| Номер в госреестре | 80517-20 |
| Наименование СИ | Анализаторы рентгенофлуоресцентные энергодисперсионные модернизированные |
| Обозначение типа СИ | АДК ПРИЗМА-М |
| Изготовитель | Общество с ограниченной ответственностью "Южполиметалл-Холдинг" (ООО "ЮПХ"), г. Москва |
| Год регистрации | 2020 |
| Срок свидетельства | 31.12.2025 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Анализаторы рентгенофлуоресцентные энергодисперсионные модернизированные АДК ПРИЗМА-М (далее анализаторы) предназначены для измерений массовой доли химических элементов в рабочих маслах и жидкостях после осаждения на фильтре, а также в металлах и сплавах.
Принцип действия анализаторов основан на методе вторичного рентгеновского излучения. Первичные рентгеновские лучи, создаваемые рентгеновской трубкой, облучают анализируемую пробу и вызывают вторичное рентгеновское излучение, спектр которого зависит от элементного состава пробы. В качестве источника возбуждения используется рентгеновская трубка.
Конструктивно анализаторы выполнены в виде моноблока, содержащего малогабаритный источник рентгеновского излучения, предусилитель, кремниевый дрейфовый детектор (SDD), блок управления и стабилизации питания и связи со встроенным модулем Bluetooth, узел позиционирования образца с устройством вращения.
Расчет массовой доли анализируемых элементов основан на зависимости интенсивности излучения от его массовой доли в пробе. Для расчета применяется метод фундаментальных параметров.

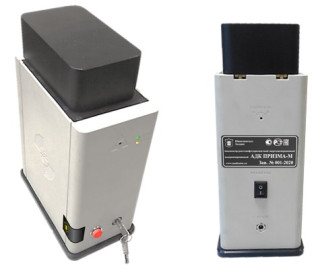

Общий вид анализатора, схема пломбировки от несанкционированного доступа, а также место нанесения знака утверждения типа представлены на рисунке 1.
Рисунок 1 - Общий вид средства измерений Программное обеспечение
Анализатор имеет специализированное программное обеспечение, позволяющее управлять рентгеновским излучателем и анализатором, накапливать и сохранять информацию, проводить калибровку прибора, создавать библиотеки образцовых сплавов, производить расчет результатов измерения и выводить их на монитор компьютера.
Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.077-2014.
Идентификационные данные ПО анализаторов приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Наименование программного обеспечения | ADC Prizma-M |
| Номер версии (идентификационный номер) ПО | не ниже 2.0 |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измеряемых элементов | от Mg до Am |
| Диапазон измерений массовой доли элементов, осажденных на фильтрах, % массовой доли | от 0,1 10-4 до 15,0 • 10-4 |
| Диапазон измерений массовой доли элементов в металлах и сплавах, % массовой доли | от 0,1 до 99,9 |
| Пределы допускаемой относительной погрешности измерений | |
| массовой доли элементов, осажденных на фильтрах, % | |
| в поддиапазоне, % массовой доли: | |
| - от 0,10 • 10-4 до 0,3010-4 включ. | ±20,0 |
| - св. 0,30-10-4 до 1,0• 10-4 включ. | ±15,0 |
| - св. 1,0 до 5,0-10-4 % включ. | ±10,0 |
| - св. 5,010-4 до 15,0 • 10-4 | ±5,0 |
| Пределы допускаемой относительной погрешности измерений | |
| массовой доли элементов в металлах и сплавах, % | |
| в поддиапазоне, % массовой доли: | |
| - от 0,1 до 1,0 включ. | ±25,0 |
| - св. 1,0 до 10,0 включ. | ±20,0 |
| - св. 10,0 до 20,0 включ. | ±10,0 |
| - св. 20,0 до 50,0 включ. | ±5,0 |
| - св. 50,0 до 99,9 | ±3,0 |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Время измерения, с | от 10 до 240 |
| Рекомендуемое время измерения, с | 90 |
| Масса, кг, не более | 5 |
| Габаритные размеры (ВысотахШиринахДлина), мм, не более | 150x250x350 |
| Полный средний срок службы, лет, не менее | 5 |
| Параметры электрического питания: - напряжение переменного тока, В - частота переменного тока, Гц | 220-22+33 50+1 |
| Условия эксплуатации: - температура окружающей среды, °С - относительная влажность воздуха, %, при 25оС, без конденсата | от +15 до +25 от 20 до 80 |
наносится на анализатор в виде таблички согласно рисунку 1, а также на титульный лист руководства по эксплуатации анализатора типографским способом.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Анализатор рентгенофлуоресцентный энергодисперсионный модернизированный | АДК ПРИЗМА-М | 1 шт. |
| Упаковочный кофр | - | 1 шт. |
| Транспортировочный кейс | - | 1 шт. |
| Персональный компьютер (ноутбук) | по согласованию с заказчиком | 1 шт. |
| Комплект запасного имущества и приспособлений одиночный (ЗИП-О): | ЛПКН 01.15.00.000 ЗИ | 1 экз. |
| Формуляр | ЛПКН 01.00.00.000 ФО | 1 экз. |
| Руководство по эксплуатации | ЛПКН 01.00.00.000 РЭ | 1 экз. |
| Методика поверки | РТ-МП-7623-448-2020 | 1 экз. |
осуществляется по документу РТ-МП-7623-448-2020 «ГСИ. Анализаторы рентгенофлуоресцентные энергодисперсионные модернизированные АДК ПРИЗМА-М. Методика поверки», утвержденному ФБУ «Ростест - Москва» 06.10.2020 г.
Основные средства поверки:
- стандартные образцы сталей легированных типов 12Х25Н16Г7АР, 10Х14АГ15, 40Х15Н7Г7Ф2МС, 10Х14Г14Н4Т, 08Х18Г8Н2Т (комплект СО РГ19а - РГ23а) (регистрационный номер в Федеральном информационном фонде ГСО 8456-2003),
- ГСО состава сплавов ювелирных на основе золота (комплект ЮС) (ЮС-5, ЮС-6) (регистрационный номер в Федеральном информационном фонде ГСО 7483-98),
- стандартный образец массовой доли меди, осажденной на фильтр из водного раствора (комплект, Cu) (регистрационный номер в Федеральном информационном фонде ГСО 8466
2003 (МСО 1902:2014),
- стандартный образец массовой доли железа, осажденного на фильтр из водного раствора_(комплект, Fe) (регистрационный номер в Федеральном информационном фонде ГСО 8465-2003 (МСО 1901:2014).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки в виде оттиска поверительного клейма по заявлению заказчика наносится в формуляр анализатора.
приведены в эксплуатационном документе, при использовании в сфере государственного регулирования обеспечения единства измерений в соответствии с аттестованными методиками (методами) измерений.
ГОСТ Р 8.735.0-2011 ГСИ. Государственная поверочная схема для средств измерений содержания компонентов в жидких и твердых веществах и материалах. Основные положения
ТУ 26.51.53-029-29095820-2019 Анализаторы рентгенофлуоресцентные энергодисперсионные модернизированные АДК ПРИЗМА-М. Технические условия
| Зарегистрировано поверок | 52 |
| Поверителей | 4 |
| Актуальность данных | 17.11.2024 |
