Государственный реестр средств измерений

Вискозиметры Брукфильда САР, 80518-20

80518-20
Вискозиметры Брукфильда CAP (далее - вискозиметры) предназначены для измерений динамической вязкости жидкостей в лабораторных условиях.
Карточка СИ
Номер в госреестре 80518-20
Наименование СИ Вискозиметры Брукфильда
Обозначение типа СИ САР
Изготовитель "AMETEK Brookfield", США
Год регистрации 2020
Срок свидетельства 31.12.2025
МПИ (интервал между поверками) 1 год
Описание типа скачать
Методика поверки скачать

Назначение

Вискозиметры Брукфильда CAP (далее - вискозиметры) предназначены для измерений динамической вязкости жидкостей в лабораторных условиях.

Описание

Принцип действия вискозиметра основан на измерении изменения крутящего момента ротора, создаваемого исследуемым продуктом. Измерение крутящего момента ротора определяется датчиком угла вращения по закручиванию приводной пружины.

Вискозиметр состоит из измерительного блока, набора конических роторов, микрокомпьютера и штатива. Диапазон измерений динамической вязкости зависит от размера и формы применяемого ротора, частоты его вращения, конфигурации прибора. Для подключения принтера, или компьютера применяется последовательный порт интерфейса RS232C, а для подключения принтера - параллельный порт интерфейса "CAPCALC".

Вискозиметр выпускается в следующих модификациях CAP1000+L, CAP1000+H, CAP2000+L, CAP2000+H, которые отличаются диапазоном измерений динамической вязкости, диапазоном поддержания температур исследуемого образца, а также количеством частот вращения ротора. CAP2000+L, CAP2000+H - приборы с усовершенствованным контролем сбора данных.

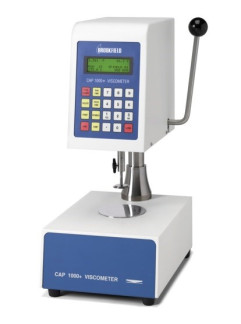

Общий вид вискозиметров представлен на рисунке 1.

Пломбировка корпуса от несанкционированного доступа не предусмотрена.

Программное обеспечение

Вискозиметры функционируют под управлением встроенного программного обеспечения, которое является неотъемлемой его частью. Программное обеспечение предназначено для управления работой вискозиметра, процессом измерений, а также хранения и обработки полученных данных.

Уровень защиты программного обеспечения «средний» в соответствии с Р 50.2.077-2014.

Идентификационные данные ПО вискозиметров приведены в таблице 1.

Таблица 1 - Идентификационные данные программного обеспечения

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

1.0 CAP

Номер версии (идентификационный номер) ПО

не ниже 1.4

Технические характеристики

Таблица 2 - Метрологические характеристики

Наименование характеристики

Значение

CAP1000+L

CAP1000+H

CAP1000+L

CAP1000+H

Частота вращения конуса, об/мин

750

900

Диапазон измерений динамической вязкости с конусом 01, мПас

от 25 до 250

от 21 до 208

Диапазон измерений динамической вязкости с конусом 02, мПас

от 50 до 500

от 42 до 417

Диапазон измерений динамической вязкости с конусом 03, мПас

от 100 до 1000

от 83 до 833

Диапазон измерений динамической вязкости с конусом 04, мПас

от 200 до 2000

от 167 до 1667

Диапазон измерений динамической вязкости с конусом 05, мПас

от 400 до 4000

от 333 до 3333

Диапазон измерений динамической вязкости с конусом 06, мПас

от 1000 до 10000

от 833 до 8333

Пределы допускаемой приведенной погрешности вискозиметра с конусом 01, %

±2,0

±2,0

<50 % ПДИ*

>50 % ПДИ*

±2,0

±4,0

Пределы допускаемой приведенной погрешности вискозиметра с конусом 02, %

±2,0

±2,0

±2,0

±4,0

Пределы допускаемой приведенной погрешности вискозиметра с конусом 03, %

±2,0

±2,0

±2,0

±4,0

Пределы допускаемой приведенной погрешности вискозиметра с конусом 04, %

±3,0

±4,0

±3,0

±6,0

Пределы допускаемой приведенной погрешности вискозиметра с конусом 05, %

±4,0

±6,0

±4,0

±8,0

Пределы допускаемой приведенной погрешности вискозиметра с конусом 06, %

±7,0

±5,0

±10,0

±5,0

±10,0

Диапазон поддержания температур исследуемого образца, °С

от 5 до 75

от 50 до 235

от 5 до 75

от 50 до 235

Пределы допускаемой абсолютной погрешности измерений температуры, °С

±0,2

±0,2

±0,2

±0,2

Наименование характеристики

Значение

CAP2000+L CAP2000+H

CAP2000+L CAP2000+H

CAP2000+L

CAP2000+H

Частота вращения конуса, об/мин

400

750

900

Диапазон измерений динамической вязкости с конусом 01, мПас

от 46 до 460

от 25 до 250

от 21 до 208

Диапазон измерений динамической вязкости с конусом 02, мПас

от 93 до 930

от 50 до 500

от 42 до 417

Диапазон измерений динамической вязкости с конусом 03, мПас

от 187 до 1870

от 100 до 1000

от 83 до 833

Диапазон измерений динамической вязкости с конусом 04, мПас

от 375 до 3750

от 200 до 2000

от 167 до 1667

Диапазон измерений динамической вязкости с конусом 05, мПас

от 750 до 7500

от 400 до 4000

от 333 до 3333

Диапазон измерений динамической вязкости с конусом 06, мПас

от 1870 до 18700

от 1000 до 10000

от 833 до 8333

Диапазон измерений динамической вязкости с конусом 07, мПас

от 78 до 780

-

-

Диапазон измерений динамической вязкости с конусом 08, мПас

от 312 до 3120

-

-

Диапазон измерений динамической вязкости с конусом 09, мПас

от 1250 до 12500

-

-

Диапазон измерений динамической вязкости с конусом 10, мПас

от 125 до 1250

-

-

Пределы допускаемой приведенной погрешности вискозиметра с конусом 01, %

±2,0

±2,0

±2,0

<50% ПДИ*

>50% ПДИ*

±2,0

±4,0

Пределы допускаемой приведенной погрешности вискозиметра с конусом 02, %

±2,0

±2,0

±2,0

<50% ПДИ*

>50% ПДИ*

±2,0

±4,0

Пределы допускаемой приведенной погрешности вискозиметра с конусом 03, %

±2,0

±2,0

±2,0

<50% ПДИ*

>50% ПДИ*

±2,0

±4,0

Пределы допускаемой приведенной погрешности вискозиметра с конусом 04, %

±2,0

±3,0

±4,0

<50% ПДИ*

>50% ПДИ*

±3,0

±6,0

Пределы допускаемой приведенной погрешности вискозиметра с конусом 05, %

±2,0

±4,0

±6,0

<50% ПДИ*

>50% ПДИ*

±4,0

±8,0

Наименование характеристики

Значение

CAP2000+L

CAP2000+H

CAP2000+L

CAP2000+H

CAP2000+L

CAP2000+H

Частота вращения конуса, об/мин

400

750

900

Пределы допускаемой приведенной погрешности вискозиметра с конусом 06, %

±2,0

±7,0

±5,0

±10,0

<50% ПДИ*

>50% ПДИ*

±5,0

±10,0

Пределы допускаемой приведенной погрешности вискозиметра с конусом 07, %

±2,0

-

-

-

-

Пределы допускаемой приведенной погрешности вискозиметра с конусом 08, %

±2,0

-

-

-

-

Пределы допускаемой приведенной погрешности вискозиметра с конусом 09, %

±2,0

-

-

-

-

Пределы допускаемой приведенной погрешности вискозиметра с конусом 10, %

±2,0

-

-

-

-

Диапазон поддержания температур исследуемого образца, °С

от 5 до 75

от 50 до 235

от 5 до 75

от 50 до 235

от 5 до 75

от 50 до 235

Пределы допускаемой абсолютной погрешности измерений температуры, °С

±0,2

±0,2

±0,2

±0,2

* - полный диапазон измерений

Наименование характеристики

Значение

CAP1000+L CAP1000+H

CAP2000+L CAP2000+H

Диапазон показаний динамической вязкости, мПас

от 20 до 18700

от 20,0 до 1,5106

Диапазон скоростей сдвига, с-1

от 10 до 11970

от 10 до 13300

Объем исследуемого образца, мл

от 0,024 до 1,7

Параметры электрического питания:

-    напряжение переменного тока, В

-    частота переменного тока, Гц

от 176 до 264 50

Потребляемая мощность, В-А, не более

20

Интерфейс

RS-232C

Масса, кг, не более

12,3

Габаритные размеры, мм, не более:

-    длина

-    ширина

-    высота

480

480

660

Условия эксплуатации:

-    температура окружающей среды, 0С

-    относительная влажность, %, не более

от +5 до +40 от 20 до 80

Средний срок службы, лет Средняя наработка на отказ, ч

10

5000

Знак утверждения типа

наносится на титульный лист Руководства по эксплуатации типографским способом и на корпус вискозиметра в виде наклейки.

Комплектность

Таблица 5 - Комплектность вискозиметра

Наименование

Обозначение

Количество

Вискозиметр

-

1 шт.

Комплект конусов

-

не менее 1 шт. (по заказу)

Руководство по эксплуатации на русском языке

-

1 экз.

Методика поверки

МП 2302-0130-2020

1 экз.

Поверка

осуществляется по документу МП 2302-0130-2020 «ГСИ. Вискозиметры Брукфильда CAP. Методика поверки», утвержденному ФГУП «ВНИИМ им. Д.И. Менделеева» 17 июля 2020 г. Основные средства поверки:

- стандартные образцы вязкости жидкости ГСО 8589-2004, ГСО 8590-2004, ГСО 85912004, ГСО 8592-2004, ГСО 8593-2004, ГСО 8594-2004, ГСО 8595-2004, ГСО 8596-2004, ГСО 8597-2004, ГСО 8598-2004, ГСО 8599-2004, ГСО 8600-2004, ГСО 8601-2004, ГСО 8602-2004, ГСО 8603-2004 с погрешностью ±0,2 %;

-    стандартные образцы вязкости жидкости ГСО 8604-2004, ГСО 8605-2004, ГСО 8606

2004 с погрешностью ±0,3 %;

-    градуировочные жидкости по МИ 1289-86.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью. Знак поверки наносится на свидетельство о поверке.

Сведения о методах измерений

приведены в эксплуатационном документе.

Нормативные документы

Государственная поверочная схема для средств измерений вязкости жидкостей, утвержденная приказом Федерального агентства по техническому регулированию и метрологии от 05.11.2019 № 2622

Техническая документация фирмы-изготовителя
