Термометры цифровые RGK моделей CT-11, CT-12 (далее по тексту - термометры или приборы) в комплекте с внешними преобразователями термоэлектрическими (далее -термопары, ТП или зонды) предназначены для измерений температуры жидких, газообразных, сыпучих сред, а также для измерений температуры поверхности твердых тел.
| Номер в госреестре | 80519-20 |
| Наименование СИ | Термометры цифровые |
| Обозначение типа СИ | RGK моделей СТ-11, СТ-12 |
| Изготовитель | "UNI TREND TECHNOLOGY (CHINA) CO., LTD", Китай |
| Год регистрации | 2020 |
| Срок свидетельства | 31.12.2025 |
| МПИ (интервал между поверками) | 1 год |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
Термометры цифровые RGK моделей CT-11, CT-12 (далее по тексту - термометры или приборы) в комплекте с внешними преобразователями термоэлектрическими (далее -термопары, ТП или зонды) предназначены для измерений температуры жидких, газообразных, сыпучих сред, а также для измерений температуры поверхности твердых тел.
Принцип действия приборов основан на измерении сигналов (термо-ЭДС), поступающих в электронный блок термометра от внешних ТП, пропорциональных измеряемой температуре.
Термометры являются портативными микропроцессорными приборами и состоят из электронного блока с автономным питанием и подключаемых к нему сменных преобразователей термоэлектрических с номинальной статической характеристики (НСХ) типа «К» или «J» по ГОСТ Р 8.585-2001.
Термометры цифровые RGK моделей CT-11, CT-12 различаются между собой количеством измерительных каналов (1 измерительный канал у модели CT-11 и 2 измерительных канала у CT-12).
Термометры могут работать в комплекте со следующими моделями внешних преобразователей термоэлектрических (зондов): TR-01S, TR-10A, TR-10S, TR-10W, которые различаются по метрологическим и техническим характеристикам, а также по конструктивному исполнению.
Преобразователь термоэлектрический модели TR-01S используется для измерений температуры жидких, газообразных, сыпучих сред и состоит из ЧЭ (с открытым рабочим спаем), помещенного в гибкую защитную оболочку со штекерным соединением с плоскими разъемами.
Преобразователь термоэлектрический модели TR-10W предназначен для измерений температуры жидких, газообразных, полутвёрдых, сыпучих сред и состоит из: ЧЭ, помещенного в защитную оболочку из нержавеющей стали, соединенную с пластиковой ручкой-держателем, а также удлинительных термоэлектродных проводов в гибкой спиралевидной оболочке со штекерным соединением с плоскими разъемами.
Преобразователь термоэлектрический модели TR-10A предназначен для измерений температуры газообразных сред и состоит из: ЧЭ (с открытым рабочим спаем), помещенного в защитную арматуру в виде пустотелого цилиндрического перфорированного наконечника, приваренного к защитной оболочке зонда (из нержавеющей стали), соединенной с пластиковой ручкой-держателем, а также удлинительных термоэлектродных проводов в гибкой спиралевидной оболочке со штекерным соединением с плоскими разъемами.
Преобразователь термоэлектрический модели TR-10S предназначен для измерений температуры поверхностей твердых тел и состоит из: ЧЭ, помещенного в защитную арматуру в виде цилиндрического наконечника с подпружиненной контактной площадкой, соединенного с защитной оболочкой зонда (из нержавеющей стали) с пластиковой ручкой-держателем, а также удлинительных термоэлектродных проводов в спиралевидной защитной оболочке со штекерным соединением с плоскими разъемами.

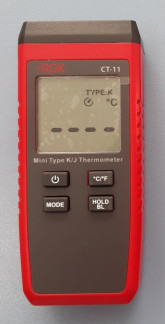

Фотографии общего вида термометров и зондов приведены на рисунках 1-6. Цветовая гамма корпусов термометров может быть изменена по решению Изготовителя в одностороннем порядке.
П л омб про ван и е приборов не предусмотрено.
Программное обеспечение (ПО) термометров состоит из встроенного, метрологически значимого ПО.
Данное ПО устанавливается на предприятии-изготовителе во время производственного цикла в микропроцессор, расположенный внутри корпуса термометра на электронной плате.
В соответствии с п. 4.3 рекомендации по метрологии Р 50.2.077-2014 конструкция термометра исключает возможность несанкционированного влияния на ПО и измерительную информацию. ПО недоступно пользователю и не подлежит изменению на протяжении всего времени функционирования изделия.
В соответствии с п. 4.5 рекомендации по метрологии Р 50.2.077-2014 уровень защиты встроенного ПО от непреднамеренных и преднамеренных изменений - «высокий».
Идентификационные данные встроенного ПО - отсутствуют.
Метрологические и основные технические характеристики термометров моделей CT-11, CT-12 приведены в таблицах 1, 2.
Метрологические и основные технические характеристики ТП моделей TR-01S, TR-10A, TR-10S, TR-10W приведены в таблицах 3, 4.
Таблица 1 - Метрологические характеристики термометров моделей CT-11, CT-12_
|
Наименование характеристики |
Значение (в зависимости от модели термометра)(1) |
|
|
Параметры |
CT-11 |
CT-12 |
|
Диапазон измерений температуры (в зависимости от типа НСХ ТП), °С: - для типа «К» - для типа «J» |
от -50 до +1300; от -50 до +1200 |
|
|
Пределы допускаемой абсолютной погрешности измерений температуры (только для электронного блока), °С(2) |
±(1+0,003|t|), где t - значение измеряемой температуры, °С |
|
|
Разрешающая способность (цена единицы младшего разряда) дисплея прибора, °С |
0,1 |
|
Значение
(в зависимости от модели термометра)(1)
Примечание:
(1) - Допускается использование термометров в диапазонах измерений температуры, согласованных с пользователем, но лежащих внутри полного диапазона измерений температуры
(2) - Пределы допускаемой суммарной абсолютной погрешности термометров в комплекте с ТП (А, °С) вычисляются по формуле:
где: Л алпк - предел допускаемой абсолютной погрешности измерений температуры электронного блока, °С;
_Атп - предел допускаемого отклонения ТЭДС ТП от НСХ, °С._
Таблица 2 - Основные технические характеристики термометров моделей CT-11, CT-12
|
Наименование характеристики |
Значение (в зависимости от модели термометра) |
|
|
Параметры |
CT-11 |
CT-12 |
|
Количество измерительных каналов |
1 |
2 |
|
Разрешающая способность дисплея прибора, °С |
0,1 |
|
|
Масса, г, не более |
82 |
|
|
Габаритные размеры, мм |
120x53x28 |
|
|
Напряжение питания, В |
4,5 (3 алкалиновые батареи типа AAA) |
|
|
Средний срок службы, лет, не менее |
8 |
|
|
Средняя наработка до отказа, ч, не менее |
40000 |
|
|
Рабочие условия эксплуатации: |
||
|
- температура окружающего воздуха, °С |
от 0 до +40 |
|
|
- относительная влажность воздуха, %, не более |
80 |
|
|
Таблица 3 - Метрологические характеристики ТП моделей T |
R-01S, TR-10A, TR-10S, TR-10W |
||
|
Обозначение модели ТП |
Условное обозначение номинальной статической характеристики ЧЭ ТП по ГОСТ Р 8.585-2001 (МЭК 60584-1:2013) |
Диапазон измерений температуры (1), °С |
Пределы допускаемого отклонения ТЭДС ТП от НСХ, °С |
|
TR-01S |
К |
от -40 до +260 |
±1,5 |
|
TR-10A |
К |
от -40 до +200 |
±(1+0,005 • |t|), где t - значение измеряемой температуры, °С |
|
TR-10S |
К |
от -40 до +500 |
±2,0 (в диапазоне от -40 до 0 °С включ.); ±(2+0,01 • |t|) (в остальном диапазоне) |
|
TR-10W |
К |
от -40 до +400 |
±2,0 (в диапазоне от -40 до 0 °С включ.); ±(1+ 0,005 • |t|) (в остальном диапазоне) |
|
Примечание: (1) - Допускается использование ТП в диапазонах измерений температуры, согласованных с пользователем, но лежащих внутри полного диапазона измерений ТП; |
|||
10W
|
Наименование характеристики |
Значение (в зависимости от модели ТП) |
|||
|
TR-01S |
TR-10S |
TR-10A |
TR-10W |
|
|
Общая длина зонда (без кабеля), мм |
1020 |
255 |
305 |
315 |
|
Длина металлической части зонда, мм |
- |
125 |
170 |
180 |
|
Длина наконечника зонда, мм |
- |
28 |
32 |
- |
|
Диаметр металлической части зонда, мм |
- |
6 |
5 |
3,2 |
|
Диаметр наконечника зонда, мм |
- |
15 |
6 |
- |
|
Габаритные размеры прилегающей к поверхности подпружиненной площадки наконечника зонда, мм |
- |
14x6 |
- |
- |
|
Длина кабеля зонда, мм |
- |
от 450 до 1 ! |
000 (при нормальном астяжении) |
|
|
Масса зонда, г, не более |
7 |
100 |
105 |
90 |
наносится на титульный лист руководства по эксплуатации типографским способом или методом штемпелевания, а также на тыльную сторону корпуса прибора при помощи наклейки.
Таблица 5 - Комплектность средства измерений
|
Наименование и обозначение |
Количество |
Примечание |
|
Термометр цифровой RGK |
1 шт. |
модель в соответствии с заказом |
|
ТП модели TR-01S |
1 или 2 шт. |
2 шт. для модели CT-12 |
|
Батарея питания |
3 шт. |
тип «ААА», 1,5 В |
|
Методика поверки МП 207-030-2020 |
1 экз. |
на партию термометров, поставляемых в один адрес |
|
Руководство по эксплуатации |
1 экз. |
на русском языке |
|
По дополнительному заказу: ТП моделей TR-10A, TR-10S, TR-10W |
||
осуществляется в соответствии с документом МП 207-030-2020 «ГСИ. Термометры цифровые RGK моделей CT-11, CT-12. Методика поверки», утвержденным ФГУП «ВНИИМС» 19.06.2020г.
Основные средства поверки:
Рабочий эталон 3-го разряда по ГОСТ 8.558-2009 - термометр сопротивления эталонный ЭТС-100 (Регистрационный номер в Федеральном информационном фонде 19916-10);
Измеритель температуры многоканальный прецизионный МИТ 8 (Регистрационный номер в Федеральном информационном фонде 19736-11);
Эталон единицы постоянного электрического напряжения 3-го разряда в соответствии с приказом Росстандарта от 30.12.2019г. № 3457 - Калибратор многофункциональный и коммуникатор ВЕАМЕХ MC6 (-R) (Регистрационный номер в Федеральном информационном фонде 52489-13);
Термостаты жидкостные ТЕРМОТЕСТ (Регистрационный номер в Федеральном информационном фонде 39300-08);
Калибратор температуры поверхностный КТП-2 (Регистрационный номер в Федеральном информационном фонде 53247-13);
Калибратор температуры поверхностный КТП-500 (Регистрационный номер в Федеральном информационном фонде 21590-06);
Калибраторы температуры JOFRA серий ATC-R и RTC-R (Регистрационный номер в Федеральном информационном фонде 46576-11).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик, поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
отсутствуют.
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия.
ГОСТ 6616-94 Преобразователи термоэлектрические. Общие технические условия.
ГОСТ Р 8.585-2001 ГСИ. Термопары. Номинальные статические характеристики преобразования.
Международный стандарт МЭК 60584-1:2013 Термопары. Часть 1. Градуировочные таблицы и допуски.
Приказ Федерального агентства по техническому регулированию и метрологии от 30.12.2019 г. № 3457 «Об утверждении государственной поверочной схемы для средств измерений постоянного электрического напряжения и электродвижущей силы».
ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры.
Техническая документация фирмы-изготовителя.
