Государственный реестр средств измерений

Тахеометры электронные GeoMax Zoom10, 80522-20

80522-20
Тахеометры электронные GeoMax Zoom10 (далее - тахеометры) предназначены для измерения расстояний, горизонтальных и вертикальных углов.
Карточка СИ
Номер в госреестре 80522-20
Наименование СИ Тахеометры электронные
Обозначение типа СИ GeoMax Zoom10
Изготовитель "GeoMax AG", Швейцария
Год регистрации 2020
Срок свидетельства 31.12.2025
МПИ (интервал между поверками) 1 год
Стоимость поверки Узнать стоимость
Описание типа скачать
Методика поверки скачать

Назначение

Тахеометры электронные GeoMax Zoom10 (далее - тахеометры) предназначены для измерения расстояний, горизонтальных и вертикальных углов.

Описание

Тахеометры электронные GeoMax Zoom10 - геодезические приборы, принцип действия которых заключается в измерении углов поворота линии визирования зрительной трубы в горизонтальной и вертикальной плоскостях, с возможностью одновременного измерения расстояний до объектов вдоль линии визирования.

Принцип измерения углов поворота зрительной трубы в горизонтальной и вертикальной плоскостях заключается в следующем: на горизонтальном и вертикальном лимбах располагаются кодовые дорожки (диски), дающие возможность на основе сочетания прозрачных и непрозрачных полос получать при пропускании через них света лишь два сигнала: "темно - светло", которые принимаются фотоприёмником. Сигнал, принятый фотоприемником, поступает в электронную часть датчика угла, где происходит вычисление угла поворота зрительной трубы.

Измерение расстояний производится лазерным дальномером, принцип действия которого основан на определении разности фаз излучаемых и принимаемых модулированных сигналов. Модулируемое излучение лазера с помощью оптической системы направляется на цель. Отраженное целью излучение принимается той же оптической системой, усиливается и направляется на блок, где происходит измерение разности фаз, излучаемых и принимаемых сигналов, на основании которого вычисляется расстояния до цели.

Лазерный дальномер может работать с применением призменных отражателей (отражательный режим) или по диффузным объектам (в диффузном режиме).

Длина волны излучения лазерного дальномера - 658 нм, мощность - 0,34/4,8 мВт, класс 1/3R (при измерении в отражательном/диффузном режиме), в соответствии со стандартами IEC 60825-1 «Безопасность лазерных изделий».

Конструктивно тахеометры выполнены единым блоком. На передней и задней панелях тахеометров расположена кнопочная панель управления с возможностью подсветки и монохромным жидкокристаллическим дисплеем. На боковых панелях расположены наводящие винты вертикального и горизонтального круга, отсек под аккумуляторную батарею, а также отсек под порты mini-USB, USB и слот для карт типа SD.

В нижней части тахеометров электронных расположен встроенный лазерный отвес.

Результаты измерений выводятся на дисплей, регистрируются во внутренней памяти и впоследствии могут быть переданы на внешние устройства с помощью кабеля для передачи данных или с помощью сети Bluetooth.

Тахеометры выпускаются в двух модификациях: GeoMax Zoom10 2 " и GeoMax Zoom10 5", которые отличаются между собой погрешностью и точностью измерений углов.

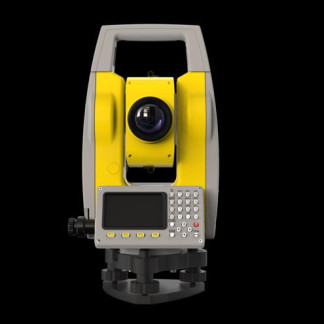

Общий вид тахеометров электронных представлен на рисунке 1. Общий вид маркировочной таблички представлен на рисунке 2.

HoWClOOMIO

Pouter 7.2V 1SA max GeoMax AG CH-9443 Widnau Manufactured. 20 19 Made in China

© Я ((

и ГЛ i fW 1 * ip • ,

SNo.: H 229542

Л0МИ

*rc*0ltpr

1Ю/

fAi ДОаашф frt_r 14f» r . • j Щ ТЪтФтся тл*

(Щ    ч~г imui ач«*г’ *'

-л ГифЛф

ШЛу C4USB unit St t\!

CPav = 4 8mW A = 685nm tp = 400m _IEC 60825-1 2014

Рисунок 2 - Общий вид маркировочной таблички

Пломбирование тахеометров не производится. Ограничение доступа к узлам обеспечено конструкцией крепёжных винтов, которые могут быть сняты только при наличии специальных ключей. Внутренние винты залиты специальным лаком.

Программное обеспечение

Тахеометры имеют встроенное программное обеспечение (далее - ПО) «GeoMax Zoom10», полевое ПО «X-Pad Field «TPS Standard», офисное ПО «GeoMax Geo Office», устанавливаемое на персональный компьютер и мобильное устройство и ПО «xPad Fusion».

Защита программного обеспечения и измеренных данных от непреднамеренных и преднамеренных изменений соответствует уровню «средний» в соответствии с Р 50.2.077 -2014.

Идентификационные данные ПО приведены в таблице 1.

Таблица 1 - Идентификационные данные программного обеспечения

Идентификационное наименование ПО

GeoMax

Zoom10

X-Pad Field «TPS Standard»

GeoMax Geo Office

xPad Fusion

Номер версии

(идентификационный номер ПО), не ниже

1.0.0.1

3.5

3.1.1.0

1.00.6.019

Цифровой идентификатор ПО

725bc48c

7DC1221A

E536DEB2

96F5B7CF

Алгоритм вычисления цифрового идентификатора ПО

CRC32

Технические характеристики

Таблица 2 - Метрологические характеристики

Наименование характеристики

Значение

Модификация

GeoMax Zoom10 2"

GeoMax Zoom10 5"

Диапазон компенсации компенсатора, ', не менее

±3

Пределы допускаемой систематической составляющей погрешности компенсации компенсатора, "

±1

Диапазон измерений:

-    углов, °

-    расстояний, м:

-    отражательный режим

-    диффузный режим

от 0 до 360

от 1,5 до 3000 от 1,5 до 350

Дискретность отсчитывания измерений:

-    углов, "

-    расстояний, мм

Границы допускаемой абсолютной погрешности измерений углов (при доверительной вероятности 0,95), "

±4

±10

Допускаемая средняя квадратическая погрешность измерений углов, "

2

5

Границы допускаемой абсолютной погрешности измерений расстояний (при доверительной вероятности 0,95), мм:

-    отражательный режим:

-    диффузный режим:

±2-(2+2-10'6-D) ±2-(3+2-10'6-d), где D - измеряемое расстояние, мм

Допускаемая средняя квадратическая погрешность измерений расстояний, мм:

-    отражательный режим

-    диффузный режим

2+2-10'6-D 3+2-10'6-D, где D - измеряемое расстояние, мм

Таблица 3 - Основные технические характеристики

Наименование характеристики

Значение

Увеличение зрительной трубы, крат, не менее

30

Диаметр входного зрачка, мм, не менее

50

Угловое поле зрения зрительной трубы, не менее

1°20'

Наименьшее расстояние визирования, м, не более

1,5

Цена деления цилиндрического установочного уровня, ' /мм, не более

30/2

Объем внутренней памяти, точек

20 000

Напряжение питания постоянного тока, В: - для внутреннего аккумулятора

7,4

Диапазон рабочих температур, °С

от -20 до +50

Габаритные размеры (ДхШхВ), мм, не более

200x176x316

Масса без аккумулятора, кг, не более

5,3

Знак утверждения типа

наносится печатным способом на титульный лист руководства по эксплуатации и наклейкой на корпус тахеометров.

Комплектность

Таблица 4 - Комплектность средства измерений

Наименование

Обозначение

Количество, шт.

Тахеометр электронный (модификация в соответствии с заказом потребителя)

1

Стилус для сенсорного экрана

-

2

Набор инструментов для юстировки

-

1

Транспортировочный кейс

-

1

Аккумулятор

-

1

Зарядное устройство

-

1

Кабель передачи данных mini-USB

-

1

Карта памяти SD

-

1

Методика поверки

МП АПМ 14 -20

1

Руководство по эксплуатации на русском языке

-

1

Поверка

осуществляется по документу МП АПМ 14-20 «ГСИ. Тахеометры электронные GeoMax Zoom10. Методика поверки», утверждённому ООО «Автопрогресс-М» «19» февраля 2020 г. Основные средства поверки:

-    стенд универсальный коллиматорный ВЕГА УКС (рег. № 44753-16);

-    рабочий эталон 2-го разряда по Государственной поверочной схеме для координатно -временных средств измерений утвержденной приказом Федерального агентства по техническому регулированию и метрологии от 29 декабря 2018 г. № 2831 - фазовый светодальномер (электронный тахеометр).

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик, поверяемых СИ с требуемой точностью.

Знак поверки наносится на свидетельство о поверке.

Сведения о методах измерений

приведены в эксплуатационном документе.

Нормативные документы

Техническая документация «GeoMax AG», Швейцария
