| Номер в госреестре | 80524-20 |
| Наименование СИ | Системы автоматизированные измерительные |
| Обозначение типа СИ | ТЕСТ-1401 |
| Изготовитель | Общество с ограниченной ответственностью "VXI-Системы" (ООО "VXI-Системы"), г. Москва, Зеленоград |
| Год регистрации | 2020 |
| Срок свидетельства | 31.12.2025 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Системы автоматизированные измерительные ТЕСТ-1401 (далее - системы) предназначены для воспроизведения и измерений напряжения и силы постоянного тока, измерений напряжения переменного тока, измерений и воспроизведения электрического сопротивления, измерений интервалов времени.
Конструктивно системы автоматизированные измерительные представляет собой стойку СЭ91, состоящую из стойки ФТКС.301422.097 с установленными в нее блоками БЭ161 ФТКС.411259.177 и БЭ162 ФТКС.411259.178 с функциональными модулями и мезонинами, коммутатором Ethernet, промышленным компьютером, источником питания Keysight N6712A, коммутационными панелями КП-СК ФТКС.687287.165 и КП-И ФТКС.687287.166.
Функционально система выполнена по модульному принципу на основе стандарта VXI и включает в себя измерительные каналы (ИК):
- ИК воспроизведения напряжения и силы постоянного тока;
- ИК измерений напряжения и силы постоянного и переменного тока;
- ИК воспроизведения и измерений электрического сопротивления постоянному току;
- ИК измерений интервалов времени.
ИК воспроизведения и измерений напряжения постоянного тока реализован модулями ИПТН16 и ГПТН. Принцип действия ИК основан на воспроизведении напряжения и силы постоянного тока путем цифро-аналогово преобразования.
ИК измерений силы и напряжения постоянного тока реализован с помощью измерителей мгновенных значений напряжения МН8И-10В, МН6И-150В и с помощью мультиметра цифрового ЦММ1. Принцип действия ИК основан на аналого -цифровом преобразовании измеряемой величины входного напряжения постоянного тока в двоичный цифровой код, доступный для обработки программой пользователя.
ИК воспроизведения и измерений электрического сопротивления постоянному току реализован с помощью модуля МПС2-2 и модуля мультиметра цифрового ЦММ1. Принцип действия модуля МПС2-2 основан на воспроизведении программно -задаваемого значения сопротивления постоянному току путем суммирования параллельно стоящих сопротивлений выбираемых из дискретного ряда значений.
ИК интервалов времени реализован с помощью модуля ОСЦ-5. Принцип действия основан на аналого-цифровом преобразовании входного сигнала.
Защита от несанкционированного доступа предусмотрена в виде опломбирования функциональных модулей.

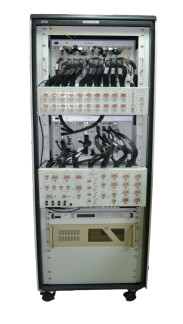

Общий вид системы с указанием места нанесения знака утверждения типа приведен на рисунке 1 .
Лист №2 Всего листов 9
Общий вид функционального модуля с указанием место пломбировки от несанкционированного доступа приведен на рисунке 2.
Место нанесения знака утверждения типа
Рисунок 2 - Общий вид функционального модуля
Место пломбировки
Система имеет программное обеспечение (ПО), расположенное в промышленном компьютере и предназначенное для использования в операционной системе Windows (32 bit).
Программа gptn.exe предназначена для работы с модулем ГПТН.
Программа iptn16.exe предназначена для работы с модулем ИПТН16.
Программа DMMC1.exe предназначена для работы с модулем ЦММ1.
Программа mbase.exe предназначена для работы с модулями МН8И-10В, МН6И-150В и МПС2-2.
Программа mosc5.exe предназначена для работы с модулями ОСЦ5.
Программа ppm.exe предназначена для проверки работоспособности системы.
Программа ppv.exe предназначено для определения метрологических характеристик системы в автоматизированном режиме.
Метрологически значимая часть ПО выделена в файл библиотеки математических функций Povcalc.dll.
Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014.
| Таблица 1- Идентификационные данные (п | О П и) к а н з и р | |||
| Идентификационные данные (признаки) | Значение | |||
| Идентификационное наименование ПО | gptn.exe | iptn16.exe | DMMC1.exe | mbase.exe |
| Номер версии (идентификационный номер) ПО | не ниже 1.0 | не ниже 1.0 | не ниже 1.0 | не ниже 1.0 |
| Цифровой идентификатор ПО (контрольная сумма исполняемого кода) | ||||
| Идентификационные данные (признаки) | Значение | |||
| Идентификационное наименование ПО | Ppv.exe | mosc5.exe | Ppm.exe | Povcalc.dll |
| Номер версии (идентификационный номер) ПО | не ниже 1.0 | не ниже 1.0 | не ниже 1.0 | не ниже 1.0 |
| Цифровой идентификатор ПО (контрольная сумма исполняемого кода) | CRC32 957294D4 | |||
Таблица 2- Метрологические характеристики
| Наименование характеристики | Значение | |
| ИК воспроизведения напряжения и силы постоянного тока | ||
| Модуль ГПТН | ||
| Диапазон воспроизведения напряжения постоянного тока, В | от 1 до 50 | |
| Пределы допускаемой относительной погрешности воспроизведения напряжения постоянного тока в диапазонах, % от 1 до 10 В включ. св. 10 до 50 В включ. | ±[0,4+0,06 (10/ивсп-1)]1} ±[0,4+0,06 (50твсп -1)] | |
| Диапазон воспроизведения силы постоянного тока, мА | от 1 до 100 | |
| Пределы допускаемой относительной погрешности воспроизведения силы постоянного тока в диапазонах, % от 1 до 10 мА включ. св. 10 до 100 мА включ. | ±[0,4+0,06 (10/1всп -1)]2) ±[0,4+0,06 (100Лвсп -1)] | |
| Модуль ИПТН16 | ||
| Диапазон воспроизведения напряжения постоянного тока, В | от -10 до -0,1 включ.; св. +0,1 до +10 | |
| Пределы допускаемой абсолютной погрешности воспроизведения напряжения постоянного тока, мВ | ±5 | |
| Диапазон воспроизведения силы постоянного тока, мА | от -10 до -0,2 включ.; св. +0,2 до +10 | |
| Пределы допускаемой абсолютной погрешности воспроизведения силы постоянного тока, мкА | ±20 | |
| ИК измерений напряжения и силы постоянного и переменного тока | ||
| Модуль ЦММ1 | ||
| Диапазон измерений напряжения постоянного тока, В | от -150 до +150 | |
| Пределы допускаемой относительной погрешности измерений напряжения постоянного тока в диапазонах, % от минус 0,1 до плюс 0,1 В включ. от минус 1,0 до плюс 1,0 В включ. от минус 10 до плюс 10 В включ. от минус 50 до плюс 50 В включ. от минус 100 до плюс 100 В включ. от минус 150 до плюс 150 В включ. | ±[0,04+0,04 (0,Шизм-1)]3) ±[0,02+0,02-(1,0Шизм -1)] ±[0,02+0,005 -(Ю/Сизм -1)] ±[0,02+0,005-(50/UH3M -1)] ±[0,02+0,005 (100/иизм -1)] ±[0,02+0,015 (150/иШм -1)] | |
| Наименование характеристики | Значение |
| Диапазон измерений силы постоянного тока, А | от -1,0 до +1,0 |
| Пределы допускаемой относительной погрешности измерений силы постоянного тока в диапазонах, % | |
| от минус 0,01 до плюс 0,01 А включ. | ±[0,15+0,039 (0,01/1изм-1)]4) |
| от минус 0,1 до плюс 0,1 А включ. | ±[0,12+0,019(0,1/1изм -1)] |
| от минус 1,0 до плюс 1,0 А включ. | ±[0,25+0,39 (1,0/1изм -1)] |
| Диапазон измерений напряжения переменного тока, В | от 0,01 до 150 |
| Пределы допускаемой относительной погрешности измерений напряжения переменного тока, % от 10 до 100 мВ включ. в диапазоне частот | |
| от 3 до 5 Гц включ. | ±[4,0+0,15 (0,1/Иизм)] |
| от 5 до 10 Гц включ. | ±[1,0+0,12 (0,1/Иизм)] |
| от 10 Гц до 20 кГц включ. | ±[0,2+0,12(0,1/Иизм)] |
| от 20 до 50 кГц включ. | ±[0,33+0,15(0,1/Иизм)] |
| от 50 до 100 кГц включ. | ±[1,3+0,24 (0,1/Иизм)] |
| от 100 до 300 кГц включ. | ±[11,0+1,5(0,1/Иизм)] |
| от 100 мВ до 1 В включ. в диапазоне частот | |
| от 3 до 5 Гц включ. | ±[4,0+0,15(1,0/иШм)] |
| от 5 до 10 Гц включ. | ±[1,0+0,12(1,0/иизм)] |
| от 10 Гц до 20 кГц включ. | ±[0,2+0,12(1,0/иизм)] |
| от 20 до 50 кГц включ. | ±[0,33+0,15 (1,0/иизм)] |
| от 50 до 100 кГц включ. | ±[1,3+0,24(1,0/иизм)] |
| от 100 до 300 кГц включ. | ±[11,0+1,5(1,0/Иизм)] |
| от 1 до 10 В включ. в диапазоне частот | |
| от 3 до 5 Гц включ. | ±[4,0+0,15(10/ишм)] |
| от 5 до 10 Гц включ. | ±[1,0+0,12(10/иизм)] |
| от 10 Гц до 20 кГц включ. | ±[0,2+0,12(10/иизм)] |
| от 20 до 50 кГц включ. | ±[0,33+0,15(10/иизм)] |
| от 50 до 100 кГц включ. | ±[1,3+0,24(10/иизм)] |
| от 100 до 300 кГц включ. | ±[11,0+1,5(10/Иизм)] |
| от 10 до 100 В включ. в диапазоне частот | |
| от 3 до 5 Гц включ. | ±[4,0+0,15(100/иизм)] |
| от 5 до 10 Гц включ. | ±[1,0+0,12(100/иизм)] |
| от 10 Гц до 20 кГц включ. | ±[0,2+0,12-(100/иизм)] |
| от 20 до 50 кГц включ. | ±[0,33+0,15 (100/иизм)] |
| от 50 до 100 кГц включ. | ±[1,3+0,24 (100/иизм)] |
| от 100 до 300 кГц включ. | ±[11,0+1,5(100/Иизм)] |
| от 100 до 150 В включ. в диапазоне частот | |
| от 3 до 5 Гц включ. | ±[4,0+0,15 (150/иизм)] |
| от 5 до 10 Гц включ. | ±[1,0+0,12(150/иизм)] |
| от 10 Гц до 20 кГц включ. | ±[0,2+0,12(150/иизм)] |
| от 20 до 50 кГц включ. | ±[0,33+0,15 (150/иизм)] |
| от 50 до 100 кГц включ. | ±[1,3+0,24 (150/иизм)] |
| от 100 до 300 кГц включ. | ±[11,0+1,5(150/Иизм)] |
| Наименование характеристики | Значение |
| Модуль МН8И-10В | |
| Диапазон измерений напряжения постоянного тока, В | от -10 до +10 |
| Пределы допускаемой относительной погрешности измере | |
| ний напряжения постоянного тока, % | ±[0,05+0,05 (10/иизм -1)] |
| Модуль МН6И-150В | |
| Диапазон измерений напряжения постоянного тока, В | от -150 до +150 |
| Пределы допускаемой относительной погрешности измере- | |
| ний напряжения постоянного тока, % | ±[0,05+0,03 (150Шизм -1)] |
| ИК воспроизведения и измерений электрического сопротивления | |
| Модуль ЦММ1 | |
| Диапазон измерений электрического сопротивления, Ом | от 10 до 108 |
| Пределы допускаемой относительной погрешности измере- | |
| ний электрического сопротивления в диапазонах, % | |
| от 10 до 100 Ом включ. | ±[0,05+0,025 (100^Шм -1)]5) |
| св. 100 Ом до 1 кОм включ. | ±[0,05+0,015 -(1000/Кизм -1)] |
| св. 1 до 10 кОм включ. | ±[0,05+0,015 (104^изм -1)] |
| св. 10 до 100 кОм включ. | ±[0,05+0,015 -(Ю^изм -1)] |
| св. 100 кОм до 1 МОм включ. | ±[0,15+0,03 (106^изм -1)] |
| св. 1 до 10 МОм включ. | ±[ 1,5+0,05 (107^Шм -1)] |
| св. 10 до 100 МОм включ. | ±[6+0,06 (108^изм -1)] |
| Модуль МПС2-2 | |
| Диапазон воспроизведения электрического сопротивления | |
| постоянному току, Ом | от 10 до 2000 |
| Пределы допускаемой относительной погрешности воспро- | |
| изведения электрического сопротивления в диапазонах, % | |
| от 10 до 100 Ом включ. | ±[0,05+0,05 (100^всп -1)]6) |
| св. 100 до 400 Ом включ. | ±[0,06+0,01 (400^всп -1)] |
| св. 400 до 600 Ом включ. | ±[0,06+0,01 (600^всп -1)] |
| св. 600 Ом до 1,0 кОм включ. | ±[0,06+0,01 (1000/Квсп -1)] |
| св. 1,0 до 1,5 кОм включ. | ±[0,06+0,01 (1500/Квсп -1)] |
| св. 1,5 до 2 кОм включ. | ±[0,06+0,01 (2000/Квсп -1)] |
| ИК интервалов времени (модуль ОСЦ5) | |
| Диапазон измерений интервалов времени, с | от 0,00512 до 1000 |
| Пределы допускаемой абсолютной погрешности измерений | |
| интервалов времени, с | ±[2,5•10-6•Tизм+Тд]7) |
| Диапазон измерений напряжения постоянного тока, В | от -150 до +150 |
| Пределы допускаемой абсолютной погрешности измерений | |
| напряжения постоянного тока в диапазонах, В | |
| от минус 0,05 до плюс 0,05 В включ. | ±0,00175 |
| от минус 0,1 до плюс 0,1 В включ. | ±0,0035 |
| от минус 0,25 до плюс 0,25 В включ. | ±0,005 |
| от минус 0,5 до плюс 0,5 В включ. | ±0,006 |
| от минус 1,0 до плюс 1,0 В включ. | ±0,012 |
| от минус 2,5 до плюс 2,5 В включ. | ±0,03 |
| от минус 5,0 до плюс 5,0 В включ. | ±0,06 |
| от минус 10 до плюс 10 В включ. | ±0,12 |
| Наименование характеристики | Значение |
| от минус 25 до плюс 25 В включ. | ±0,3 |
| от минус 50 до плюс 50 В включ. | ±0,6 |
| от минус 100 до плюс 100 В включ. | ±1,2 |
| от минус 150 до плюс 150 В включ. | ±1,8 |
| 1) ивсп -воспроизводимое значение напряжения, В. | |
| 2) 1всп - воспроизводимое значение силы тока, А. | |
| 3) иизм - измеренное значение напряжения, В. | |
| 4) 1изм - измеренное значение силы тока, А. | |
| 5) R™ - измеренное значение электрического сопротивления, Ом. | |
| 6) Rвсп - воспроизводимое значение электрического сопротивления, Ом. | |
| 7) Тизм - измеренная длительность импульсов, с; Тд - период дискретизации, с. | |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Параметры электрического питания | |
| напряжение переменного тока, В | от 198 до 242 |
| частота переменного тока, Гц | от 49 до 51 |
| Условия эксплуатации | |
| температура окружающего воздуха, °С | от 5 до 40 |
| относительная влажность окружающего воздуха при температуре 25 °С, %, не более | 80 |
| Масса, кг, не более | 350 |
| Габаритные размеры, мм, не более | |
| высота | 1910 |
| ширина | 650 |
| длина | 940 |
наносится на лицевую панель системы в виде наклейки и на титульный лист эксплуатационной документации типографским способом
Таблица 4 - Комплектность систем
| Наименование | Обозначение | Количество. |
| 1 Система автоматизированная измерительная | ТЕСТ-1401 | 1 шт. |
| 2 Руководство по эксплуатации | - | 1 экз. |
| 3 Методика поверки | 651-20-047 МП | 1 экз. |
| 4 Компакт диск с ПО | - | 1 шт. |
| 5 Паспорт | 1 экз. |
осуществляется по документу методика поверки 651-20-047 МП «ГСИ. Системы автоматизированные измерительные ТЕСТ-1401. Методика поверки», утвержденному ФГУП «ВНИИФТРИ» 4 августа 2020г.
Основные средства поверки:
- мультиметр 3458A, регистрационный номер 77012-19 в Федеральном информационном фонде;
Лист №8 Всего листов 9
- калибратор универсальный 9100, регистрационный номер 25985-09 в Федеральном информационном фонде;
- магазин сопротивлений Р4834, регистрационный номер 52064-12 в Федеральном информационном фонде;
- магазин сопротивления Р40108, регистрационный номер 9381-83 в Федеральном информационном фонде;
- установка измерительная К2С-62А, регистрационный номер 31434-06 в Федеральном информационном фонде;
- частотомер универсальный CNT-90, регистрационный номер 31811-06 в Федеральном информационном фонде;
- генератор сигналов низкочастотный Г3-122, регистрационный номер 10237-85 в Федеральном информационном фонде.
- калибратор универсальный Н4 -6, регистрационный номер 16690-13 в Федеральном информационном фонде.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых систем с требуемой точностью.
Знак поверки наносится на свидетельство о поверке в виде наклейки или оттиска пове-рительного клейма.
приведены в эксплуатационном документе.
ГОСТ 8.027-2001 «ГСИ. Государственная поверочная схема для средств измерений постоянного электрического напряжения и электродвижущей силы (с Изменением N 1)
Приказ Росстандарта № 149 от 15 февраля 2016 г. «Об утверждении Государственной поверочной схемы для средств измерений электрического сопротивления»
Приказ Росстандарта № 1053 от 29 мая 2018 г. «Об утверждении Государственной поверочной схемы для средств измерений переменного электрического напряжения до 1000 В в диапазоне частот от 110-1 до 2109 Гц»
Приказ Росстандарта № 1621 от 31 июля 2018 г. «Об утверждении Государственной поверочной схемы для средств измерений времени и частоты»
Приказ Росстандарта № 2091 от 01 октября 2018 г. «Об утверждении Государственной поверочной схемы для средств измерений силы постоянного электрического тока в диапазоне от 110-16 до 100 А»
Приказ Росстандарта № 575 от 14 мая 2015 г. «Об утверждении Государственной поверочной схемы для средств измерений силы переменного электрического тока от 110-8 до 100 А в диапазоне от 110-1 до 1 106 Гц»
Техническая документация изготовителя
| Зарегистрировано поверок | 4 |
| Поверителей | 2 |
| Актуальность данных | 17.11.2024 |
