| Номер в госреестре | 80526-20 |
| Наименование СИ | Преобразователи линейных перемещений |
| Обозначение типа СИ | ПЛХ 080 |
| Изготовитель | Акционерное общество "Научно-исследовательский институт физических измерений" (АО "НИИФИ"), г. Пенза |
| Год регистрации | 2020 |
| Срок свидетельства | 31.12.2025 |
| МПИ (интервал между поверками) | 2 года |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Преобразователи линейных перемещений ПЛХ 080 (далее - преобразователи) предназначены для измерения линейных перемещений и преобразования их в цифровой и аналоговый электрические сигналы.
Преобразователь состоит из преобразователя измерительного первичного с кабельной перемычкой (далее - ПИП) и преобразователя измерительного нормирующего (далее - ВИП).
Корпус ПИП состоит из керамической и металлической частей, соединенных с помощью пайки. Металлическая часть корпуса используется для установки ПИП на изделии. Крепление ПИП на изделии осуществляется с помощью фланца, входящего в комплект поставки. Внутри корпуса размещены измерительная катушка индуктивности и терморезистор, применяемый для компенсации изменения температуры окружающей среды.
ВИП выполнен в виде отдельного блока с разъемами «ВХОД» для подключения ПИП преобразователя и «ВЫХОД» для подключения источника питания и снятия выходных сигналов. ВИП предназначен для преобразования сигналов, поступающих с ПИП преобразователя, в цифровой и аналоговый выходные сигналы в виде последовательного кода по интерфейсу RS-485 и напряжения постоянного тока, пропорциональные расстоянию до контролируемого объекта относительно торца корпуса ПИП.
Принцип действия преобразователя основан на взаимодействии электромагнитного поля, создаваемого измерительной катушкой ПИП, с электромагнитным полем вихревых токов, наводимых в электропроводящем объекте контроля. В результате взаимодействия происходит изменение индуктивности измерительной катушки при изменении расстояния до контролируемого объекта. ВИП преобразует изменение индуктивности измерительной катушки в выходные сигналы.
Преобразователь имеет цифровой канал передачи и приема данных через интерфейс связи RS-485.
Визуализация измеряемых значений при проверке работоспособности и поверке осуществляется посредством программного обеспечения, устанавливаемого на персональный компьютер.
Преобразователь, в зависимости от диапазона измерений, имеет 3 варианта исполнения в соответствии с таблицей 1.
_Таблица 1_
| Индекс и порядковый номер исполнения | Диапазон измерений, мм |
| ПЛХ 080 | от 0 до 8 |
| ПЛХ 080-01 | от 0 до 15 |
| ПЛХ 080 -02 | от 0 до 20 |

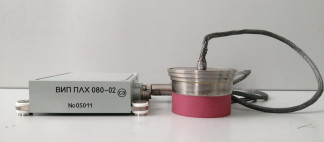

Общий вид преобразователя представлен на рисунке 1.
На рисунке 2 представлена схема пломбирования преобразователя металлическими пломбами с проволокой для защиты от несанкционированного доступа в процессе транспортирования и хранения. Перед пломбированием преобразователь разъединяется на составные части ПИП и ВИП.
отсутствует.
Метрологические и технические характеристики представлены в таблице 3. Таблица 3 - Метрологические и технические характеристики преобразователей ПЛХ 080
| Наименование характеристики | Значение |
| Диапазоны измерения линейных перемещений, мм - исполнение ПЛХ 080 - исполнение ПЛХ 080-01 - исполнение ПЛХ 080-02 | от 0 до 8 от 0 до 15 от 0 до 20 |
| Аналоговый выходной сигнал - напряжение постоянного тока - начальное значение, В - конечное значение, В | 0,25 ± 0,25 5,75 ± 0,25 |
| Цифровой выходной сигнал - последовательный код по интерфейсу RS-485 - начальное значение, единиц - конечное значение, единиц | 100 ± 50 2100±50 |
| Цена единицы наименьшего разряда кода, мм - исполнение ПЛХ 080 - исполнение ПЛХ 080-01 - исполнение ПЛХ 080-02 | 0,0040 ± 0,0002 0,0075 ± 0,0004 0,0100 ± 0,0005 |
| Пределы допускаемой основной приведенной к диапазону измерений погрешности, % | ±0,5 |
| Напряжение питания, В | 27+/ |
| Потребляемый ток, А, не более | 0,2 |
| Масса, кг, не более: - преобразователь измерительный первичный с кабельной перемычкой; - преобразователь измерительный первичный без кабельной перемычки; - преобразователь измерительный нормирующий | 0,4 0,3 0,5 |
| Габаритные размеры, мм: - преобразователь измерительный первичный; - длина кабельной перемычки преобразователя измерительного первичного; - преобразователь измерительный нормирующий | 070h12*44max 1500±50 125max*109max*32max |
наносится типографическим способом на титульных листах эксплуатационной документации.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Преобразователь измерительный первичный (ПИП) | СДАИ.408119.231 | 1 шт. |
| Преобразователь измерительный нормирующий (ВИП) | СДАИ.411619.160 (-01, -02) | 1 шт. |
| Фланец | СДАИ.711154.020 | 1 шт. |
| Формуляр | СДАИ.402161.041 ФО | 1 экз. |
| Руководство по эксплуатации | СДАИ.402161.041РЭ | 1 экз. |
| Методика поверки | СДАИ.402161.041МП | 1 экз. |
осуществляется по «ГСИ. Преобразователи линейных перемещений ПЛХ 080. Методика поверки» СДАИ.402161.041МП, утвержденному АО «НИИФИ» 02.09.2020 г.
Основные средства поверки:
- мультиметр Agilent 34401А (диапазон от 0 до 1000 В, погрешность ± (0,0035 - 0,005) % Госреестр № 54848-13);
- источник питания постоянного тока Б5 -71/4М (диапазон выходного напряжения от 0,2 до 75 В; диапазон выходного тока от 0,1 до 4А, предел допускаемой абсолютной погрешности измерения выходного напряжения не более ± (0,008иуст + 0,1) В; предел допускаемой абсолютной погрешности измерения выходного тока не более ± (0,02Imax + 0,05) А), Госреестр № 23580-02);
- прибор электроизмерительный многофункциональный Ц 4353 (диапазон измерения постоянного тока от 0 до 1500 мА, класс точности 1,5, Госреестр № 5913-77);
- индикатор часового типа ИЧ10 (диапазон от 0 до 10 мм, класс точности 0, Госреестр № 58190-14);
- индикатор часового типа ИЧ25 (диапазон от 0 до 25 мм, класс точности 0, Госреестр № 58190-14);
- штангенциркуль ШЦК-1-150-0,01 (диапазон измерений от 0 до 150 мм, погрешность ± 0,01 мм, Госреестр № 24156-02);
- рулетка измерительная Р10У3Г (диапазон измерений от 0 до 10 м, класс точности 3, Госреестр № 15680-12);
- весы настольные циферблатные ВНЦ-2м (диапазон измерений от 10 до 2000 г, погрешность ± 2 г, Госреестр № 17132-98).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке СИ.
приведены в эксплуатационном документе.
1. Преобразователи линейных перемещений ПЛХ 080. Технические условия СДАИ.402161.041ТУ.
2. ГОСТ Р 8.763-2011 «Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений длины в диапазоне от Г10-9 до 50 м и длин волн в диапазоне от 0,2 до 50 мкм».
