| Номер в госреестре | 80528-20 |
| Наименование СИ | Трансформаторы тока |
| Обозначение типа СИ | ТГФМ-110 |
| Изготовитель | Открытое акционерное общество высоковольтного оборудования "Электроаппарат" (ОАО ВО "Электроаппарат"), г. Санкт-Петербург |
| Год регистрации | 2020 |
| МПИ (интервал между поверками) | 4 года |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Трансформаторы тока ТГФМ-110 (далее по тексту - трансформаторы тока) предназначены для передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления в электрических цепях переменного тока промышленной частоты.
Принцип действия трансформаторов тока основан на явлении электромагнитной индукции переменного тока. Ток первичной обмотки трансформаторов тока создает переменный магнитный поток в магнитопроводе, вследствие чего во вторичной обмотке создается ток, пропорциональный первичному току.
Трансформаторы тока одноступенчатые, с газовой изоляцией, представляют собой опорную конструкцию.
Трансформаторы тока состоят из металлического корпуса с мембраной, фарфоровой покрышки, блока вторичных обмоток в экране, основания, в котором имеются сигнализатор давления.
Выводы первичной обмотки расположены на верхней части трансформаторов тока. Выводы вторичной обмотки расположены на основании и закрываются защитной металлической крышкой с целью ограничения доступа к измерительной цепи.
Трансформаторы тока выпущены в следующих модификациях ТГФМ-110ТТ* У1**, ТГФМ-110ТТ*-ТТТ У1**, ТГФМ-110Ш У1**, которые отличаются друг от друга значениями номинального первичного тока и классом точности вторичных обмоток.

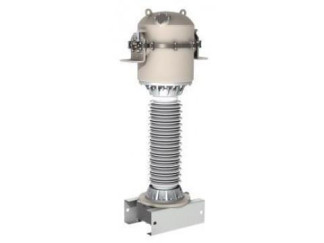

Общий вид средства измерений и схема пломбировки от несанкционированного доступа приведены на рисунке 1.
Ik
Место пломбировки
ЖГ
Рисунок 1 - Общий вид средства измерений и схема пломбировки от несанкционированного доступа
отсутствует.
| Таблица 1 - Метрологические характеристики ТГФМ-1 | 10II* У1** | |
| Значение для заводских номеров | ||
| Наименование характеристики | 3622, 3624, 3623 | 5602, 5603, 5604, 5605, 5606, 5607 |
| Номинальное напряжение, кВ | 110 | 110 |
| Номинальный первичный ток 11ном, А | 500 | 500 |
| Номинальный вторичный ток Ьном, А | 1 | 1 |
| Номинальная частота £юм, Гц | 50 | 50 |
| Класс точности вторичных обмоток по ГОСТ 7746 для измерений и учета | 0,5S | 0,2S |
| Номинальная вторичная нагрузка (с коэффициентом мощности cos ф = 0,8), В-А | 10 | 10 |
| Таблица 2 - Метрологические характеристики ТГФМ-1 | 10II*-III У1** | |
| Наименование характеристики | Значение для заводских номеров | |
| 8253, 8254, 8255 | ||
| Номинальное напряжение, кВ | 110 | |
| Номинальный первичный ток 11ном, А | 1000 | |
| Номинальный вторичный ток Ьном, А | 1 | |
| Номинальная частота £юм, Гц | 50 | |
| Класс точности вторичных обмоток по ГОСТ 7746 для измерений и учета | 0,2S | |
| Номинальная вторичная нагрузка (с коэффициентом мощности cos ф = 0,8), В-А | 10 | |
| Таблица 3.1 - Метрологические характеристики ТГФМ | VH10III У1** | |
| Наименование характеристики | Значение для заводских номеров | |
| 5537, 5546, 5533, 5560, 5555, 5559, 5539, 5553, 5544, 5535, 5551, 5531, 5524, 5525, 5505, 5518, 5517, 5508, 5493, 5494, 5504 | 6438, 6444, 6440, 6442, 6445, 6439, 6443, 6437, 6441 | |
| Номинальное напряжение, кВ | 110 | 110 |
| Номинальный первичный ток !1ном, А | 500 | 500 |
| Номинальный вторичный ток Ьном, А | 1 | 1 |
| Номинальная частота £юм, Гц | 50 | 50 |
| Класс точности вторичных обмоток по ГОСТ 7746 для измерений и учета | 0,2S | 0,5S |
| Номинальная вторичная нагрузка (с коэффициентом мощности cos ф = 0,8), В-А | 10 | 10 |
| Таблица 3.2 - Метрологические характеристики ТГФМ | [-110ТТТ У1** | |
| Значение для заводских номеров | ||
| Наименование характеристики | 5536, 5538, 5550, 5540, 5547, 5549, 5495, 5503, 5500, 5512, 5509, 5513 | 5507, 5506, 5492, 6895, 5511, 5510 |
| Номинальное напряжение, кВ | 110 | 110 |
| Номинальный первичный ток 11ном, А | 1000 | 2000 |
| Номинальный вторичный ток Ьном, А | 1 | 1 |
| Номинальная частота £юм, Гц | 50 | 50 |
| Класс точности вторичных обмоток по ГОСТ 7746 для измерений и учета | 0,2S | 0,2S |
| Номинальная вторичная нагрузка (с коэффициентом мощности cos ф = 0,8), В-А | 10 | 10 |
| Таблица 4 - Основные технические характеристики | ||
| Наименование характеристики | Значение | |
| Условия эксплуатации: - температура окружающей среды, °С | от -50 до +40 | |
наносится на титульный лист паспорта трансформатора тока типографским способом.
| Таблица 5 - Комплектность средства измерений | ||
| Наименование | Обозначение | Количество |
| Трансформатор тока | ТГФМ-110ТТ* У1** | 9 шт. |
| Трансформатор тока | ТГФМ-110ТТ*-ТТТ У1** | 3 шт. |
| Трансформатор тока | ТГФМ-110ТТТ У1** | 48 шт. |
| Паспорт | ТГФМ-110ТТ* У1** | 9 экз. |
| Паспорт | ТГФМ-110ТТ*-ТТТ У1** | 3 экз. |
| Паспорт | ТГФМ-110ТТТ У1** | 48 экз. |
осуществляется по документу ГОСТ 8.217-2003 «ГСИ. Трансформаторы тока. Методика поверки».
Основные средства поверки:
- трансформатор тока измерительный лабораторный ТТИ-5000.5 (регистрационный номер в Федеральном информационном фонде 27007-04);
- прибор сравнения КНТ-03 (регистрационный номер в Федеральном информационном фонде 24719-03);
- магазин нагрузок МР 3027 (регистрационный номер в Федеральном информационном фонде 34915-07).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки, в виде оттиска поверительного клейма, наносится на свидетельство
о поверке.
отсутствуют.
Нормативные документы, устанавливающие требования к трансформаторам тока ТГФМ-110
