Трансформаторы напряжения НКФ 110-57, 80533-20

80533-20
Трансформаторы напряжения НКФ 110-57 (далее - трансформаторы напряжения) предназначены для масштабного преобразования переменного напряжения, передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления в электрических цепях переменного тока промышленной частоты.
Карточка СИ
Номер в госреестре 80533-20
Наименование СИ Трансформаторы напряжения
Обозначение типа СИ НКФ 110-57
Изготовитель Московское научно-производственное объединение им. В.В. Куйбышева (МНПО "Электрозавод"), г. Москва (изготовлены в 1954 - 1978 гг.)
Год регистрации 2020
МПИ (интервал между поверками) 4 года
Стоимость поверки Узнать стоимость
Описание типа скачать
Методика поверки скачать

Назначение

Трансформаторы напряжения НКФ 110-57 (далее - трансформаторы напряжения) предназначены для масштабного преобразования переменного напряжения, передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления в электрических цепях переменного тока промышленной частоты.

Описание

Принцип действия трансформаторов напряжения основан на законе электромагнитной индукции переменного тока. Напряжение первичной обмотки трансформатора создает переменный магнитный поток в магнитопроводе, вследствие чего во вторичной обмотке создается напряжение, пропорциональное первичному.

Трансформаторы напряжения состоят из магнитопровода, выполненного из электротехнической стали, первичных и вторичных обмоток с высоковольтной изоляцией, конструктивных вспомогательных деталей, соединяющих части трансформатора напряжения в единую конструкцию.

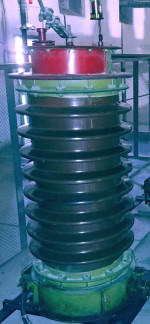

Общий вид трансформаторов напряжения и схема пломбировки от несанкционированного доступа приведены на рисунке 1.

1 |-

Места для пломбировки

Рисунок 1 - Общий вид трансформаторов напряжения

Программное обеспечение

отсутствует.

Технические характеристики

Таблица 1 - Метрологические характеристики_

Наименование характеристики

Значение

Номинальное первичное напряжение, В

110000: V3

Номинальное вторичное напряжение для основной обмотки, В

100:V3

Класс точности

0,5

1

3

Номинальная вторичная нагрузка , ВА

400

600

1200

Номинальная частота, Гц

50

Таблица 2 - Основные технические характеристики

Наименование характеристики

Значение

Габаритные размеры, мм, не более

700х632х1790

Масса, кг, не более

620

Условия эксплуатации по ГОСТ 15150-69:

- температура окружающего воздуха, °С

У1

от -45 до +40

Знак утверждения типа

наносится на титульный лист паспорта.

Комплектность

Таблица 3 - Комплектность средства измерений

Наименование

Обозначение

Количество

Трансформатор напряжения

(заводские номера: 1019490, 1019023, 1019013, 871531, 996278, 971672)

НКФ 110-57

6 шт.

Паспорт

-

6 шт.

Поверка

осуществляется по документу ГОСТ 8.216-2011 «ГСИ. Трансформаторы напряжения. Методика поверки».

Основные средства поверки:

-    преобразователь напряжения измерительный высоковольтный емкостной масштабный ПВЕ-110 (рег. № 32575-11);

-    прибор для измерения электроэнергетических величин и показателей качества электрической энергии Энергомонитор 3.3Т1 (рег. № 39952-08);

-    магазины нагрузок МР 3025 (рег. № 22808-02).

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых трансформаторов напряжения с требуемой точностью.

Знак поверки наносится на свидетельство о поверке.

Сведения о методах измерений

отсутствуют.

Нормативные документы, устанавливающие требования к трансформаторам напряжения НКФ 110-57

ГОСТ 8.216-2011 «ГСИ. Трансформаторы напряжения. Методика поверки».

Зарегистрировано поверок 9
Поверителей 1
Актуальность данных 20.11.2024
