| Номер в госреестре | 80534-20 |
| Наименование СИ | Трансформаторы напряжения |
| Обозначение типа СИ | НКФ-220-58У1 |
| Изготовитель | Запорожтрансформатор, Украина, г. Запорожье (изготовлены в 1986 г.) |
| Год регистрации | 2020 |
| МПИ (интервал между поверками) | 4 года |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Трансформаторы напряжения НКФ-220-58У1 (далее - трансформаторы напряжения) предназначены для масштабного преобразования переменного напряжения, передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления в электрических цепях переменного тока промышленной частоты.
Принцип действия трансформаторов напряжения основан на законе электромагнитной индукции переменного тока. Напряжение первичной обмотки трансформатора создает переменный магнитный поток в магнитопроводе, вследствие чего во вторичной обмотке создается напряжение, пропорциональное первичному.
Трансформаторы напряжения состоят из магнитопровода, выполненного из электротехнической стали, первичных и вторичных обмоток с высоковольтной изоляцией, конструктивных вспомогательных деталей, соединяющих части трансформатора напряжения в единую конструкцию.

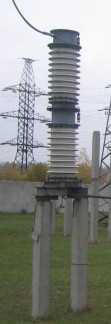

Общий вид трансформаторов напряжения и схема пломбировки от несанкционированного доступа приведены на рисунке 1.
отсутствует.
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение | ||
| Номинальное первичное напряжение, В | 220000: V3 | ||
| Номинальное вторичное напряжение для основной обмотки, В | 100: V3 | ||
| Класс точности | 0,5 | 1 | 3 |
| Номинальная вторичная нагрузка , ВА | 400 | 600 | 1200 |
| Номинальная частота, Гц | 50 | ||
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение |
| Габаритные размеры, мм, не более | 1040х1040х3300 |
| Масса, кг, не более | 1290 |
| Условия эксплуатации по ГОСТ 15150-69: - температура окружающего воздуха, °С | У1 от -45 до +40 |
наносится на титульный лист паспорта.
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Трансформатор напряжения (заводские номера: 36048, 36069, 36075) | НКФ-220-58У1 | 3 шт. |
Паспорт
3 шт.
осуществляется по документу ГОСТ 8.216-2011 «ГСИ. Трансформаторы напряжения. Методика поверки».
Основные средства поверки:
- преобразователь напряжения измерительный высоковольтный емкостной масштабный ПВЕ-220 (рег. № 32575-11);
- прибор для измерения электроэнергетических величин и показателей качества электрической энергии Энергомонитор 3.3Т1 (рег. № 39952-08);
- магазины нагрузок МР 3025 (рег. № 22808-02).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых трансформаторов напряжения с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
отсутствуют.
Нормативные документы, устанавливающие требования к трансформаторам напряжения НКФ-220-58У1
ГОСТ 8.216-2011 «ГСИ. Трансформаторы напряжения. Методика поверки».
