| Номер в госреестре | 80538-20 |
| Наименование СИ | Мера индуктивности и добротности многозначная |
| Обозначение типа СИ | LQ-2300М |
| Изготовитель | Федеральное государственное унитарное предприятие "Сибирский государственный ордена Трудового Красного Знамени научно-исследовательский институт метрологии" (ФГУП "СНИИМ"), г. Новосибирск |
| Год регистрации | 2020 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Мера индуктивности и добротности многозначная LQ-2300M (далее - мера) предназначена для воспроизведения индуктивности и добротности в диапазоне значений индуктивности от 1 до 5000 Гн, на частотах 100, 120 и 1000 Гц с целью поверки (калибровки) измерителей индуктивности и добротности с двух- или четырехпроводным подключением.
Принцип действия меры основан на синтезировании индуктивности с помощью гиратора. Гиратор представляет собой активную электронную схему, в которой «RC» цепи включаются в обратную связь интегрального операционного усилителя таким образом, чтобы имитировать катушку индуктивности. Использование схемы гиратора позволяет реализовать большую индуктивность в небольшом по размерам корпусе.
Мера конструктивно выполнена в цилиндрическом корпусе из алюминиевого сплава. В основании корпуса меры закреплены два контактных вывода, на которые выводится воспроизводимая индуктивность. Питание меры осуществляется от встроенного в ее корпус аккумулятора.

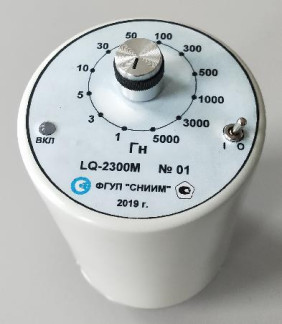

Общий вид меры представлен на рисунке 1.
Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки представлены на рисунке 2.
О
Программное обеспечение отсутствует.
Таблица 1 - Метрологические характеристики_
Значение
Наименование характеристики
| Номинальные значения индуктивности меры, Гн | 1; 3; 5; 10; 30; 50; 100; 300; 500; 1000;3000; 5000 |
| Рабочие частоты, Гц | 100, 120, 10001) |
| Пределы допускаемой основной относительной погрешности индуктивности: - на частоте 1000 Гц, % - на частотах 100, 120 Гц, % | ±0,08 ±0,3 |
| Пределы допускаемой дополнительной относительной погрешности индуктивности в рабочих условиях применения, % - на частоте 1000 Гц - на частотах 100, 120 Гц | ±0,04 ±0,15 |
| Максимальное отклонение индуктивности от номинального значения на частоте 100 Гц, %, не более | 1 |
| Пределы допускаемой основной относительной погрешности добротности, % | ±(0,4 + 0,05Q) |
| Добротность в рабочих условиях применения | Qt = Qн (1 + Kq (t-20)) 2) |
| Пределы допускаемой дополнительной погрешности добротности в рабочих условиях применения | ±0,05 (1 + Q) |
| Максимальная амплитуда переменного напряжения подаваемого на контактные выводы, В, не более | 3 |
| Предел допускаемой относительной нестабильности за год к пределу допускаемой основной относительной погрешности для значений индуктивности и добротности, не более | 0,9 |
| Продолжение таблицы 1 | |
| ^ для значений индуктивности 1; 3; 5; 10 Гн 2) где Qt - добротность при температуре измерений t; Qн - добротность при нормальной температуре из свидетельства поверки (калибровки) меры; Kq - относительный температурный коэффициент добротности, Kq= 0,003 | |
| Таблица 2 - Основные технические характеристики | |
| Наименование характеристики | Значение |
| Габаритные размеры, мм, не более - диаметр - высота | 82 157 |
| Масса, кг, не более | 0,55 |
| Нормальные условия применения: - температура окружающего воздуха, оС - относительная влажность, % - атмосферное давление, кПа | от +19 до +21 от 30 до 80 от 84 до 106 |
| Рабочие условия применения: - температура окружающего воздуха, оС - относительная влажность, %, не более - атмосферное давление, кПа | от +15 до +25 80 от 84 до 106,7 |
| Средний срок службы, лет | 10 |
| Наработка на отказ, ч | 5000 |
наносится на лицевую панель меры типографским способом в виде наклейки и на титульный лист руководства по эксплуатации методом распечатки с электронного носителя. Комплектность средства измерений
Таблица 3 - Комплектность средства измерения__
| Наименование | Обозначение | Количество |
| Мера индуктивности и добротности многозначная LQ-2300M | - | 1 шт. |
| Аккумулятор^ | - | 1 шт. |
| Сетевое зарядное устройство | - | 1 шт. |
| Соединительный кабель USB - микро USB | - | 1 шт. |
| Руководство по эксплуатации | СНМК.411218.003.00.000 РЭ | 1 экз. |
| Паспорт | СНМК.411218.003.00.000 ПС | 1 экз. |
| Методика поверки | MП-248-RA.RU.310556-2019 | 1 экз. |
| Укладочный ящик с габаритными размерами 280 х 230 х 155 мм | - | 1 шт. |
| 1) расположен внутри корпуса меры | ||
осуществляется по документу МП -248-RA.RU.310556-2019 «ГСИ. Мера индуктивности и добротности многозадачная LQ-2300M. Методика поверки», утвержденному ФГУП «СНИИМ» 27.01.2020 года.
Основные средства поверки:
- измеритель RLC E4980AL (регистрационный номер в Федеральном информационном фонде 62364-15), L = (Ы0-10 - 1-106) Гн; f = 20 Гц- 300 кГц, 5 ±0,05%;
- набор рабочих эталонов индуктивности и добротности 1 -го разряда LQ-2408-3 (регистрационный номер в Федеральном информационном фонде 69615-17), L = (1-10 000) Гн, f = 100, 120, 1000 Гц, 5 = 0,03%
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке и основание корпуса меры.
приведены в эксплуатационном документе.
Нормативные документы, устанавливающие требования к мере индуктивности и добротности многозначной LQ-2300М
ГОСТ 22261-94 «Средства измерения электрических и магнитных величин. Общие технические условия»
ГОСТ Р 8.732-2011 «Государственная поверочная схема для средств измерений индуктивности»
| Зарегистрировано поверок | 8 |
| Поверителей | 1 |
| Актуальность данных | 20.11.2024 |
