| Номер в госреестре | 80539-20 |
| Наименование СИ | Установки для измерений габаритных размеров грузов |
| Обозначение типа СИ | СканТрек-2100 |
| Изготовитель | Общество с ограниченной ответственностью "Интерфейс" (ООО "Интерфейс"), г. Сыктывкар |
| Год регистрации | 2020 |
| Срок свидетельства | 31.12.2025 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Установки для измерений габаритных размеров грузов «СканТрек-2100» (далее - установки) предназначены для бесконтактного измерения габаритных размеров (длины, ширины, высоты) грузов.
Принцип действия установок заключается в определении координат точек с помощью 2D сканеров на поверхности грузов при движении. Процесс реализуется посредством измерений расстояния до всех определяемых точек с помощью лазерных сканеров. Лазерные сканеры расположены таким образом, чтобы получить наибольшее количество точек на поверхности груза при движении. Программное обеспечение (далее - ПО) установок проводит обработку полученных точек на поверхности груза, совмещает их в пространстве, строит трёхмерное изображение и на основании математической модели, заложенной в ПО, проводит измерения габаритных размеров (длины, ширины, высоты) грузов с последующим вычислением объемов, площадей боковых поверхностей и диаметров (для грузов цилиндрической формы) грузов.
Измерения проводятся в движении транспортного средства или транспортера.
Установки комплектуются измерительными и регистрирующими модулями, которые обеспечивают получение данных измеряемого груза, а также модулем обработки для получения результата измерений. Модуль обработки обеспечивает получение данных (координаты точек на поверхности груза, фото- и видеоинформацию при проведении измерений), синхронизацию работы всех модулей и управление процессом измерений. Модуль обработки размещается на металлоконструкции или в помещении оператора. Измерительные и регистрирующие модули размещаются на металлоконструкции. Все модули размещены в термостатированных боксах, что позволяет работать в широком диапазоне внешних температур.
Установки имеют П - образную (или иной формы) конструкцию, установленную на площадке для проведения измерений и изготавливаются по чертежам с учетом габаритов измеряемого груза (габаритов транспортных средств или транспортеров) и количества модулей необходимого для проведения измерений. Габариты конструкции установок должны обеспечивать свободный проезд транспортному средству с грузом.
Установки могут комплектоваться различным количеством модулей, зависящим от задач, решаемых с их помощью.

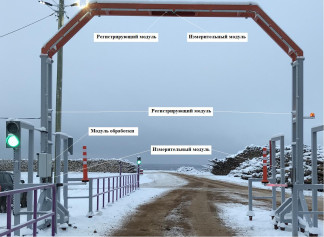

Общий вид установок представлен на рисунке 1.
Для защиты от несанкционированного доступа изготовителем производится нанесение пломбирующих наклеек на стыки корпусов измерительных модулей установок (рисунок 2).
При работе с установками используется программное обеспечение «СканТрек-2100» (далее - ПО). ПО разработано для установок и служит для управления процессом получения (хранения) данных измеряемых грузов, а также выдачи результатов измерений.
ПО защищено от несанкционированного доступа паролями доступа к компьютеру и операционной системе.
Уровень защиты ПО - «средний» в соответствии с Р 50.2.077-2014.
Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | «СканТрек - 2100» |
| Номер версии (идентификационный номер ПО) | не ниже 7.1.05 |
| Цифровой идентификатор ПО | - |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений габаритных размеров, мм: - длины - ширины - высоты | от 2000 до 8000 от 1500 до 3000 от 1000 до 3000 |
| Пределы допускаемой относительной погрешности измерений габаритных размеров, % | ±2 |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Минимальное расстояние до измеряемого груза, м | 1 |
| Максимальное расстояние до измеряемого груза, м | 30 |
| Диапазон скоростей движения транспортного средства или транспортера, км/ч | от 2 до 8 |
| Рабочий диапазон температур установок, °С | от -45 до +50 |
| Рабочий диапазон температур в термостатированных боксах, С | от +15 до +35 |
| Мощность потребления, Вт, не более | 3000 |
| Габаритные размеры (ВхШхД), мм, не более | 7000x7000x5000 |
| Масса, кг, не более | 4000 |
| Параметры электрического питания: - напряжение переменного тока, В - частота переменного тока, Гц | 220+22-33 50±1 |
наносится на титульный лист руководства по эксплуатации типографским способом.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Установка «СканТрек-2100» в комплекте | - | 1 шт. |
| Программное обеспечение «СканТрек-2100» | - | 1 шт. |
| Паспорт | УИГРГ06.ПС | 1 экз. |
| Руководство по эксплуатации | УИГДСО.76756.020 РЭ | 1 экз. |
| Методика поверки | МП АПМ 60-19 | 1 экз. |
| Меры, имитирующие грузы | - | 2 шт.* |
| * - поставляется по заказу потребителя | ||
осуществляется по документу МП АПМ 60-19 «ГСИ. Установки для измерений габаритных размеров грузов «СканТрек -2100», утверждённому ООО «Автопрогресс-М» 05.03.2020 г.
Основные средства поверки:
- рулетка измерительная металлическая Fisco, мод. ST10/5, (0 - 10000) мм, КТ2 (рег. № 67910-17)
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик, поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
приведены в эксплуатационном документе.
ТУ-4071-003-23060904-2020 «Установки для измерений габаритных размеров грузов «СканТрек-2100» Технические условия».
| Зарегистрировано поверок | 26 |
| Поверителей | 2 |
| Актуальность данных | 25.11.2024 |
