| Номер в госреестре | 80545-20 |
| Наименование СИ | Системы мониторинга микроклимата автоматизированные |
| Обозначение типа СИ | АСММ-01 ОКОтерм |
| Изготовитель | Общество с ограниченной ответственностью "Бизнес Прибор" (ООО "Бизнес Прибор"), г. Краснодар |
| Год регистрации | 2020 |
| Срок свидетельства | 31.12.2025 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Системы мониторинга микроклимата автоматизированные АСММ -01 ОКОтерм (далее -система) предназначены для измерений относительной влажности, температуры воздуха и передачи текущих значений по беспроводной связи на сервер системы ОКОтерм.
Принцип действия системы основан на измерении и преобразовании в цифровой код аналоговых сигналов преобразователей температуры (термопреобразователь сопротивления) и относительной влажности (емкостной преобразователь), установленных на микропроцессорной плате приборов ДТ-01 - ДТ-05, передачи значений температуры и относительной влажности по каналам радиосвязи стандарта GSM на сервер для выполнения функций хранения, контроля и визуализации полученной информации.
Данные измерений и навигационные координаты местонахождения (ГЛОНАСС/GPS, опционально) доступны в текущем режиме или за прошедший промежуток времени для всех подключенных приборов системы (до 100 приборов различного предназначения) с периодом отчета измеренных параметров от 1 мин до 24 ч.
Приборы системы выпускаются в пяти исполнениях и предназначены:
ДТ-01 - для измерений температуры и относительной влажности на складах (закладок в поставку) с передачей полученных данных на прибор ДТ-02. Данные между приборами передаются по каналу FM-связи на частоте 433 или 868 МГц;
ДТ-02 - для измерений температуры, относительной влажности, сбора информации с приборов ДТ-01 (до 100 шт.) и передачи полученных данных посредством сети GSM на сервер системы ОКОтерм. Прибор выпускается как с внешней, так и с внутренней антенной;
ДТ-03 - для измерений температуры и относительной влажности внутри авторефрижератора и передачи полученных данных посредством сети GSM на сервер системы ОКОтерм. Прибор имеет функцию определения местоположения объекта. Приборы для перевозимых морозильных камер выпускаются в герметичном корпусе без возможности измерений относительной влажности. Прибор выпускается как с внешней, так и с внутренней антеннами;
ДТ-04 - для измерений температуры и относительной влажности внутри контейнера -рефрижератора и передачи полученных данных посредством сети GSM на сервер системы ОКОтерм. Прибор имеет функцию определения местоположения контейнера;
ДТ-05 - для измерений температуры, относительной влажности и передачи полученных данных посредством сети GSM на сервер системы ОКОтерм. Прибор имеет функцию определения местоположения объекта. Прибор выпускается как с внешней, так и с внутренней антеннами;
Система ОКОтерм конструктивно состоит из измерительных приборов и сервера. Работа сервера основана на Интернет-технологии для управления и создания отчетов (http://okoterm.ru). Сервер предоставляет доступ авторизованным пользователям из окна браузера.
Прибор выполнен в портативном пластмассовом корпусе с внешними или встроенными антеннами, на торцевой панели расположены: кнопка вкл/выкл, разъем подключения зарядного устройства, светодиоды, мигание которых индицирует наличие питания, сети связи, системы навигации.
Информация об исполнении прибора зашифрована в коде полного условного обозначения (Таблица 1) и указана в паспорте; идентификационный порядковый номер из 12 символов в виде наклейки - на корпусе прибора.
Таблица 1
| Позиция символа, цифры | Описание | Символ, цифра | Значение |
| 1 | Исполнение прибора | S | ДТ-01 |
| M | ДТ-02 | ||
| A | ДТ-03, ДТ-05 | ||
| K | ДТ-04 | ||
| 2 | Наличие сенсора относительной | ВО | отсутствует |
| влажности | В1 | присутствует | |
| 3 | Наличие выносного измерительного | 0 | отсутствует |
| зонда | 1 | присутствует | |
| 4 | Период времени измерений | 0 | неограничен |
| 1 | 20 дней | ||
| 2 | 3 0 дней | ||
| 3 | 60 дней | ||
| 4 | 90 дней | ||
| 5 | 180 дней | ||
| 6 | 365 дней | ||
| 5 | Наличие системы навигации | 0 | отсутствует |
| 1 | присутствует | ||
| 6 | Тип прибора ДТ-03, ДТ-05 | 0 | другие типы |
| 1 | ДТ-03 | ||
| 2 | ДТ-05 |

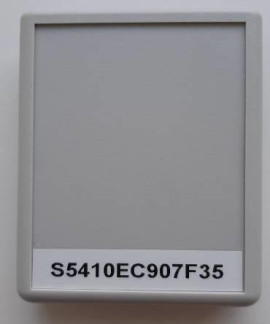

Общий вид приборов приведен на рисунке 1.
Пример пломбирования прибора приведён на рисунке 2.
ДТ-01
ДТ-02
ДТ-02
| ч м \ | A5410EC907F35 | ||||
| ДТ-04 | ДТ-05 | ||||
Рисунок 1 - Общий вид приборов
Приборы системы АСММ-01 ОКОтерм ДТ-01, ДТ-02, ДТ-03 - ДТ-05 работают под управлением встроенного программного обеспечения, которое осуществляет функции сбора, обработки, передачи измеренных данных посредством сети GSM на сервер системы АСММ-01 ОКОтерм (до 100 приборов). При отсутствии сети радиосвязи измеренные значения сохраняются в памяти прибора до последующей передачи. Опционально в приборах системы может быть установлена система навигации (ГЛОНАСС/GPS).
ПО приборов записывается в память программ управляющего микроконтроллера на этапе производства и в процессе эксплуатации изменению не подлежит.
Отображение в онлайн режиме текущих значений измеряемых параметров среды по номеру прибора осуществляется входом в систему АСММ-01 ОКОтерм в интернете по ссылке http://okoterm.ru, также имеется возможность составления отчетов за период времени измерений, установления пороговых значений для контроля во время хранения и перемещения груза.
Таблица 2 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | - |
| Номер версии (идентификационный номер)* ПО | 2.х |
| *х- может быть любой цифрой | |
Защита программного обеспечения от преднамеренных или непреднамеренных изменений соответствует уровню «высокий» по Р50.2.077-2014.
Влияние программного обеспечения учтено при нормировании метрологических характеристик.
Технические характеристикиТаблица 3 - Метрологические характеристики | |
| Наименование характеристики | Значение |
| Диапазоны измерений температуры, °С ДТ-01-01, ДТ-02-01, ДТ-03, ДТ-04, ДТ-05 ДТ-01-02, ДТ-02-02 | от -25 до +40 от 0 до +60 |
| Пределы допускаемой абсолютной погрешности измерений температуры, °С | ±0,5 |
| Диапазон измерений относительной влажности, % | от 15 до 95 |
| Пределы допускаемой абсолютной погрешности измерений относительной влажности, % | ±3,0 |
| Таблица 4 - Основные технические характеристики | |
| Наименование характеристики | Значение |
| Напряжение питания постоянным током1), В: ДТ-01 (2 батареи типа ААА) ДТ-02, ДТ-03, ДТ-04, ДТ-05 | 3,0 3,7 |
| Габаритные размеры (Д х Ш х В), мм, не более ДТ-01, ДТ-05 ДТ-02, ДТ-03 ДТ-04 | 90х60х20 110х75х25 225x115x110 |
| Масса, кг, не более ДТ-01, ДТ-05 ДТ-02, ДТ-03 ДТ-04 | 0,15 0,2 0,6 |
| Объём памяти2), не менее | 10 000 измерений |
| Период регистрации отсчётов измеренных параметров | от 1 мин до 24 ч |
| Условия эксплуатации: - диапазон температуры окружающего воздуха, °С; - диапазон относительной влажности окружающего воздуха, % - диапазон атмосферного давления, кПа | от -25 до +60 от 15 до 95 от 84,0 до 106,7 |
| Наработка на метрологический отказ, ч, не менее | 10 726 |
| Срок службы, лет, не менее | 7 |
| 1) Питание приборов осуществляется от встроенных аккумуляторов, заряжаемых через адаптер от сети, (кроме ДТ-01), в приборе ДТ-03 предусмотрена зарядка от сети автомобиля. 2) Память служит для хранения измеренных данных при отсутствии связи с сервером. При | |
возобновлении связи эти данные передаются в пакетном режиме на сервер.
наносится на титульный лист эксплуатационной документации типографским способом и на корпус прибора в виде наклейки.
Таблица 5 - Комплектность системы
| Наименование | Обозначение | Количество |
| Система мониторинга микроклимата автоматизированная АСММ-01 ОКОтерм | ДТ-03 (ДТ-01, ДТ-02; ДТ-04; ДТ-05) | 1 шт. |
| Руководство по эксплуатации | 26.51.53-002-61962463-2020 РЭ | 1 экз. |
| Паспорт | 26.51.53-002-61962463-2020 ПС | 1 экз. |
| Программное обеспечение | http://okoterm.ru | |
| Методика поверки | МП 2411-0173-2020 | 1экз. |
| Примечание: Поставка приборов в транспортной таре в зависимости от количества изделий и по заявке Заказчика. | ||
осуществляется по документу МП 2411- 0173- 2020 «ГСИ. Системы мониторинга микроклимата автоматизированные АСММ-01 ОКОтерм. Методика поверки», утвержденному ФГУП «ВНИИМ им. Д.И. Менделеева» 16 сентября 2020 г.
Основные средства поверки:
- термометры сопротивления эталонные ЭТС-100М 3 -го разряда, регистрационный номер в Федеральном информационном фонде 70903-18;
- измеритель температуры многоканальный прецизионный МИТ 8.10, регистрационный номер в Федеральном информационном фонде 19736-11;
- гигрометр Rotronic модификации HygroPalm, регистрационный номер в Федеральном информационном фонде средств измерений 64196-16;
- камера климатическая, диапазон поддержания температуры от минус 30 до плюс 60 °С, нестабильность ±0,5 °С, диапазон поддержания относительной влажности от 5 до 95 %, нестабильность ±3 %.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке или в паспорт прибора.
приведены в эксплуатационном документе.
ГОСТ 8.558- 2009 ГСИ. Государственная поверочная схема для средств измерений температуры
ГОСТ 8.547- 2009 ГСИ. Государственная поверочная схема для средств измерений влажности газов
ТУ 26.51.53-02-61962463-2020 Автоматизированная система мониторинга микроклимата АСММ-01 ОКОтерм. Технические условия
