| Номер в госреестре | 80547-20 |
| Наименование СИ | Динамометры электронные универсальные |
| Обозначение типа СИ | МЕГЕОН-К |
| Изготовитель | Компания "Yueqing Handpi Instruments Co., Ltd.", Китай |
| Год регистрации | 2020 |
| Срок свидетельства | 31.12.2025 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
| Руководство по эксплуатации | скачать |

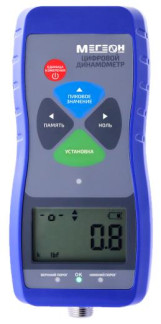

Динамометры электронные универсальные МЕГЕОН-К (далее - динамометры) предназначены для измерений статических и медленно изменяющихся сил растяжения и сжатия.
Принцип действия динамометров заключается в преобразовании деформации упругого элемента, вызванной действием приложенной силы, в электрический сигнал. Деформация упругого элемента вызывает разбаланс тензорезисторного моста. Электрический сигнал разбаланса моста поступает в электронный блок для аналого-цифрового преобразования, обработки и индикации результатов измерений.
Динамометр состоит из упругого элемента с наклеенными на нем тензорезисторами, силовводящих элементов, электронного блока и соединительного кабеля.
Тензорезисторы соединены между собой по мостовой схеме, включающей элементы термокомпенсации и нормирования.
Силовводящие элементы обеспечивают условия силовведения и монтажа динамометра.
Электронный блок при помощи клавиш управления позволяет осуществить дополнительные функциональные возможности:
- установление нулевых показаний;
- индикацию пиковых значений приложенной нагрузки.
Электронный блок имеет интерфейс mini USB для подключения динамометра к персональному компьютеру.
Модификации динамометров отличаются пределами допускаемой погрешности, наибольшими пределами измерений, габаритными размерами упругих элементов.
Динамометры имеют обозначение МЕГЕОН 53ХХХК,
где: ХХХ - наибольший предел измерений (НПИ), кН;
а) нагрузка до 50 кН б) нагрузка 100, 200 кН в) нагрузка 300, 500, 1000 кН
Рисунок 2 - Общий вид упругих элементов
Маркировка динамометра выполнена в виде наклейки, закрепленной на задней панели корпуса динамометра, на которой нанесено:
- условное обозначение динамометра;
- верхний предел измерений;
- дискретность отсчета;
- заводской номер динамометра;
- номер версии программного обеспечения;
- знак утверждения типа.
В динамометрах используется встроенное в электронный блок программное обеспечение (ПО). ПО выполняет функции по сбору, обработке, хранению, передаче и представлению измерительной информации.
Номер версии ПО указан на маркировке динамометра.
Уровень защиты ПО от непреднамеренных и преднамеренных воздействий в соответствии с Р 50.2.077-2014 «средний». Влияние программного обеспечения на метрологические характеристики учтено при нормировании метрологических характеристик. Таблица 1 - Идентификационные данные программного обеспечения (ПО)_
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | Мегеон |
| Номер версии (идентификационный номер) ПО* | v1.0 |
| Цифровой идентификатор ПО | - |
| * Номер версии (идентификационный номер) ПО не ниже указанного | |
Таблица 2 - Метрологические характеристики_
| Обозначение динамометра | Диапазон измерений силы, кН | Пределы допускаемой относительной погрешности измерений силы, % |
| 53001K | от 0,1 до 1,0 | ±0,5 |
| 53002K | от 0,2 до 2,0 | |
| 53003K | от 0,3 до 3,0 | |
| 53005К | от 0,5 до 5,0 | |
| 53010К | от 1 до 10 | |
| 53020К | от 2 до 20 | |
| 53030К | от 3 до 30 | |
| 53050К | от 5 до 50 | |
| 53100К | от 10 до 100 | ±1,0 |
| 53200К | от 20 до 200 | |
| 53300K | от 30 до 300 | |
| 53500К | от 50 до 500 | |
| 531000К | от 100 до 1000 |
| Таблица 3 - Основные технические характеристики | |
| Наименование характеристики | Значение |
| Габаритные размеры (длина; ширина; высота) электронного блока, мм, не более | 160; 67; 35 |
| Масса электронного блока, кг, не более | 0,19 |
| Габаритные размеры (длина; ширина; высота) упругого элемента, мм, не более | 205;205;156 |
| Масса упругого элемента, кг, не более | 17,8 |
| Параметры электрического питания от аккумуляторной батареи напряжением, В | от 3,5 до 5,5 |
| Условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность воздуха, % | от +15 до +35 от 45 до 80 |
| Средний срок службы, лет | 10 |
| Вероятность безотказной работы за 2000 ч | 0,9 |
наносится на титульный лист руководства по эксплуатации типографским способом и на несмываемую наклейку с маркировкой изготовителя, закрепленную на задней панели электронного блока, фотохимическим способом.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Динамометр электронный МЕГЕОН-К | - | 1 шт. |
| Зарядное устройство | - | 1 шт. |
| Кабель USB - mini- USB | - | 1 шт. |
| Крепеж для динамометра | - | 1 комплект |
| Пластиковый кейс для переноски и хранения | - | 1 шт. |
| Руководство по эксплуатации | - | 1 экз. |
| Гарантийный талон | - | 1 экз. |
| Методика поверки | МП 2301-320-2020 | 1 экз. |
осуществляется по методике поверки МП 2301-320-2020 «ГСИ. Динамометры электронные универсальные МЕГЕОН-К. Методика поверки», утвержденной ФГУП «ВНИИМ им. Д.И. Менделеева» 06.10.2020 г.
Основные средства поверки: машины силовоспроизводящие 3-го разряда согласно Государственной поверочной схеме для средств измерений силы, утвержденной приказом Росстандарта от 22.10.2019 № 2498.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
приведены в эксплуатационном документе.
Приказ Росстандарта от 22 октября 2019 № 2498 «Об утверждении Государственной поверочной схемы для средств измерений силы»
Техническая документация изготовителя
| Зарегистрировано поверок | 251 |
| Поверителей | 29 |
| Актуальность данных | 05.12.2024 |
