Термометры бесконтактные медицинские цифровые инфракрасные модель МТ-500, 80549-20

Назначение

Термометры бесконтактные медицинские цифровые инфракрасные модели МТ-500 (далее по тексту - термометры) предназначены для бесконтактных измерений температуры тела человека, а также поверхности твердых тел по их собственному тепловому излучению и температуры окружающей среды.

Описание

Принцип действия термометров состоит в преобразовании в электрический сигнал тепловой энергии инфракрасного излучения поверхности тела человека или твердых тел. Электрический сигнал подвергается усилению, аналого-цифровому преобразованию и отображению в цифровом виде на экране жидкокристаллического дисплея. Термометры также имеют встроенный датчик для измерений температуры окружающего воздуха.

Термометры конструктивно выполнены в пластиковом корпусе, на лицевой стороне которого находятся жидкокристаллический дисплей и управляющие кнопки для включения режима измерений температуры, включения/выключения питания, а также для переключения режима измерений и просмотра данных, сохраненных в памяти термометра. Питание термометров осуществляется при помощи сменного элемента питания типа «ААА».

В термометрах предусмотрено 3 рабочих режима измерений:

-    «OBJECT» (измерение температуры поверхности твердых тел);

-    «BODY» (измерение температуры тела человека);

-    «ROOM» (измерение температуры окружающего воздуха)

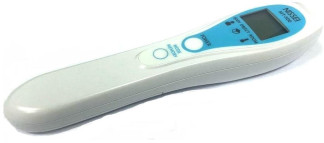

Фотографии общего вида термометров приведены на рисунке 1. Цветовая гамма корпуса термометров может быть изменена по решению Изготовителя в одностороннем порядке.

Пломбирование термометров не предусмотрено.

Программное обеспечение

Программное обеспечение (ПО) термометров состоит только из встроенного, метрологически значимого, ПО.

В соответствии с п. 4.3 рекомендации по метрологии Р 50.2.077 -2014 конструкция термометра исключает возможность несанкционированного влияния на ПО и измерительную информацию. ПО недоступно пользователю и не подлежит изменению на протяжении всего времени функционирования изделия.

В соответствии с п. 4.5 рекомендации по метрологии Р 50.2.077-2014 уровень защиты встроенного ПО от непреднамеренных и преднамеренных изменений -«высокий».

Идентификационные данные встроенного ПО - отсутствуют.

Технические характеристики

Метрологические и основные технические характеристики термометров приведены в таблицах 1-2.

Таблица 1 - Метрологические характеристики

Таблица 2 - Основные технические характеристики

Знак утверждения типа

наносится на титульный лист руководства по эксплуатации типографским способом или методом штемпелевания, а также на наклейку, прикрепленную на корпус термометра.

Комплектность

Таблица 3 - Комплектность средства измерений

Поверка

осуществляется по методике поверки МП 207-055-2020 «ГСИ. Термометры бесконтактные медицинские цифровые инфракрасные модели МТ -500. Методика поверки», утвержденной ФГУП «ВНИИМС», 17.09.2020 г.

Основные средства поверки:

Рабочие эталоны 1 -го, 2-го разрядов по ГОСТ 8.558-2009 - источники излучения в виде модели абсолютно черного тела эталонные с диапазоном воспроизводимых температур от 0 до плюс 100 °С;

Термометр сопротивления из платины и меди ТС модификации ТС -1388 (с ИСХ) из состава Государственного эталона единицы температуры 2 -го разряда 3.1.ZZM.0440.2019, диапазон измерений от плюс 32 до плюс 44 °С (Регистрационный № 18131-09);

Измеритель температуры многоканальный прецизионный МИТ 8.15 из состава Государственного эталона единицы температуры 2-го разряда 3.1.ZZM.0440.2019 (Регистрационный № 19736-11);

Излучатель в виде модели АЧТ мод. АЧТ-1 (вставка) из состава Государственного эталона единицы температуры 2 -го разряда 3.1.ZZM.0440.2019, диапазон воспроизводимых температур в жидкостном термостате от плюс 32 до плюс 44 °С, коэффициент излучающей способности 0,996, диаметр излучающей поверхности 20 мм;

Термостат переливной прецизионный ТПП-1.2 из состава Государственного эталона единицы температуры 2-го разряда 3.1.ZZM.0440.2019 (Регистрационный № 33744-07);

Рабочий эталон 3-го разряда по ГОСТ 8.558-2009 - термометр сопротивления эталонный ЭТС-100/1 (Регистрационный № 19916-10).

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится на свидетельство о поверке.

Сведения о методах измерений

приведены в эксплуатационном документе.

Нормативные документы

ГОСТ 28243-96 Пирометры. Общие технические требования.

ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия.

ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерения температуры.

Техническая документация фирмы-изготовителя.
