| Номер в госреестре | 80550-20 |
| Наименование СИ | Пирометр |
| Обозначение типа СИ | TRT IV.82 |
| Изготовитель | Компания "HEITRONICS Infrarot Messtechnik GmbH", Германия |
| Год регистрации | 2020 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Пирометр TRT IV.82 предназначен для бесконтактных измерений температуры и применяется в качестве рабочего эталона единицы температуры 1 -го разряда по ГОСТ 8.558-2009.
Принцип действия пирометра TRT IV.82 основан на измерении энергетической яркости части инфракрасного излучения теплового объекта, прошедшей через оптическую систему и поглощенной его приемником, и преобразовании измеренной яркости в цифровой сигнал, пропорциональный температуре объекта. Значения температуры отображаются на жидкокристаллическом дисплее в цифровой форме. Спектральный интервал составляет от 8 до 14 мкм.

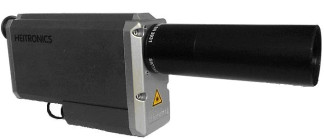

Конструкция пирометра представляет собой моноблок, который включает объектив, измерительный блок и визирное устройство.
Место нанесение знака утверждения типа
Пирометр TRT IV.82 функционирует под управлением встроенного программного обеспечения, которое является неотъемлемой частью пирометра. Программное обеспечение осуществляет функции сбора, обработки, передачи и представления измерительной информации, а также идентификацию параметров, характеризующих тип средства измерений, внесенных в программное обеспечение. Кроме того, пирометр TRT IV.82 имеет возможность настройки для конкретных процессов, сбора и дальнейшей обработки измеренных данных, посредством автономного программного обеспечения Easy TRT, установленного на ПК.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений - «средний» в соответствии с Р 50.2.077-2014.
Влияние программного обеспечения учтено при нормировании метрологических характеристик.
Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
| Идентификационные данные (признаки) | Значение | |
| Тип ПО | встроенное | автономное |
| Идентификационное наименование ПО | TRT 4.82 | Easy TRT |
| Номер версии (идентификационный номер ПО), не ниже | 5.11 Т | 3.8.3.0 |
| Цифровой идентификатор ПО | недоступен | 9266D4CAA0E519F3B D15385ECA260046 |
| Алгоритм расчета контрольной суммы | - | MD5 |
Основные метрологические и технические характеристики пирометра приведены в таблицах 2 и 3.
Таблица 2 — Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений температуры, °С | от -50 до +1000 |
| Доверительные границы абсолютной погрешности при доверительной вероятности 0,95, °С, не более: - в диапазоне температуры от -50 до 0 °С включ. - в диапазоне температуры св. 0 °С до 1000 °С | ±0,6 ± (0,00147ТШм + 0,6) Тизм - показания пирометра, °С |
| Показатель визирования | 1:56 |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Напряжение питания (постоянный ток), В | от 21,6 до 26,4 |
| Габаритные размеры (высота х ширина хдлина), мм, не более | 142x65x410 |
| Масса, кг, не более | 1,5 |
| Условия эксплуатации: Диапазон температуры окружающего воздуха, °С Относительная влажность окружающего воздуха, %, не более | от +15 до +25 до 80 |
| Условия хранения и транспортировки: Диапазон температуры окружающего воздуха, °С Относительная влажность окружающего воздуха, %, не более | от -20 до +70 до 80 |
Средний срок службы, лет
5
наносится на титульный лист руководства по эксплуатации типографским способом и на пирометр в виде наклейки согласно рисунку 1.
| Таблица 4 - Комплектность пиромет | ра TRT IV.82 | |
| Наименование | Обозначение | Количество |
| Пирометр | TRT IV.82 №4416 | 1 шт. |
| Руководство по эксплуатации | РЭ | 1 экз. |
| Комплект соединительных кабелей | - | 1 шт. |
| Диск с программным обеспечением | Easy TRT | 1 шт. |
| Крышка объектива | - | 1 шт. |
| Кейс для транспортировки | - | 1 шт. |
| Методика поверки | МП 2412-0054-2020 | 1 экз. |
осуществляется по документу МП 2412-0054-2020 «ГСИ. Пирометр TRT IV.82. Методика поверки», утвержденному ФГУП «ВНИИМ им. Д. И. Менделеева» 28.08.2020 г.
Основные средства поверки:
- рабочие эталоны 0 разряда единицы температуры - эталонные излучатели «черное тело» в соответствии с ГОСТ 8.558-2009.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик, поверяемого СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
приведены в эксплуатационном документе.
ГОСТ Р 8.558-2009 «ГСИ. Государственная поверочная схема для средств измерений температуры»
ГОСТ 28243-96 «Пирометры. Общие технические требования»
Техническая документация компании «HEITRONICS Infrarot Messtechnik GmbH», Германия
