| Номер в госреестре | 80554-20 |
| Наименование СИ | Датчики разности давлений |
| Обозначение типа СИ | FSM |
| Изготовитель | Компания "FSM AG", Германия |
| Год регистрации | 2020 |
| Срок свидетельства | 31.12.2025 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Датчики разности давлений FSM (далее по тексту - датчики) предназначены для измерений и преобразований разности давлений, избыточного давления и давления-разрежения газов в нормированный аналоговый выходной сигнал постоянного тока, напряжения или в цифровой сигнал.
Принцип действия датчиков основан на использовании зависимости между измеряемым давлением и упругой деформацией чувствительного элемента.
В качестве чувствительного элемента в датчиках применяется мембрана, жесткий центр которой размещён между магнитопроводами с катушками. Катушки питаются напряжением переменного тока и включены в индуктивный мост, два дополнительных плеча которого составляют постоянные сопротивления. В равновесном положении мост сбалансирован и сила тока в диагонали моста равна нулю. При воздействии измеряемого давления на мембрану жёсткий центр мембраны смещается, что приводит к изменению индуктивности и разбалансу моста. Электрический сигнал разбаланса моста, пропорциональный измеряемому давлению, поступает в блок преобразования для усиления и преобразования в нормированный аналоговый выходной сигнал постоянного тока, или напряжения, или (только для модификации FSM PMDS4) в цифровой сигнал по интерфейсу RS-485 Modbus.
Конструктивно датчики выполнены в виде единого корпуса, в котором расположен чувствительный элемент и электронный блок преобразования. Измеряемое давление подводится в рабочую полость датчика через его нижний штуцер.
Датчики выпускаются в следующих двух модификациях FSM DPS и FSM PMDS4, которые отличаются верхними и нижними пределами измерений, массой, габаритами и вариантом исполнения корпуса. Датчики модификации FSM DPS могут быть выполнены в различных вариантах исполнения корпуса: без дисплея или с дисплеем, предназначенным для индикации измеряемого давления. Датчики выпускаются отградуированными в Па, гПа, кПа, по заказу датчики могут быть выпущены с другими единицами давления: мбар, бар.

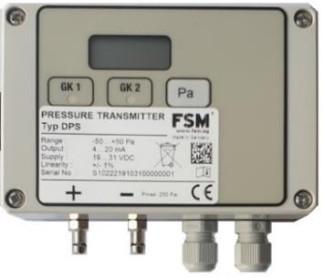

Общий вид датчика представлен на рисунках 1 и 2.
Пломбирование датчиков не предусмотрено.
«I! 1И
' шЩ
о О О О О
- ^ Л
Рисунок 2 - Общий вид датчиков разности давлений FSM, модификация FSM PMDS4
Датчики модификации FSM DPS не содержат программное обеспечение (далее по тексту - ПО). Датчики модификации FSM PMDS4 содержат встроенное ПО, реализующее преобразование измеряемой величины в цифровой сигнал и вывод его на дисплей.
Влияние ПО учтено при нормировании метрологических характеристик.
Уровень защиты ПО «средний» в соответствии с Р 50.2.077-2014. Идентификационные данные встроенного ПО датчиков модификации FSM PMDS4 представлены в таблице 1.
Таблица 1 - Идентификационные данные ПО
| Идентификационные данные | Значение в зависимости от модификации |
| FSM PMDS4 | |
| Идентификационное наименование ПО | 18700 |
| Номер версии (идентификационный номер) ПО | не ниже 1.28 |
| Цифровой идентификатор ПО | - |
Таблица 2 - Метрологические характеристики_
| Наименование характеристики | Значение в зависимости от модификации | |
| FSM DPS | FSM PMDS4 | |
| Вид измеряемого давления | разность давлений, избыточное, давление-разрежение | |
| Верхние пределы измерений (ВПИ)(1) давления, гПа | от 0,5 до 1000 | 1 |
| Нижние пределы измерений (НПИ)(2) давления, гПа | от -1000 до 0 | -1 |
| Пределы допускаемой основной приведенной погрешности, % от диапазона измерений (ДИ)(3) | ±1 | |
| Наименование характеристики | Значение в зависимости от модификации | |
| FSM DPS | FSM PMDS4 | |
| Пределы допускаемой дополнительной приведенной погрешности от изменения температуры окружающей среды в диапазоне рабочих температур, на каждые 10 °С, % от ДИ | ±0,3 | |
| Предельное допускаемое давление, % от ДИ | 150 | |
| Нормальные условия измерений: - температура окружающей среды, °С - относительная влажность, %, не более - атмосферное давление, кПа | от +18 до +22 80 от 84 до 106,7 | |
| (1) Конкретное значение ВПИ указывается на датчике (на наклейке) и в паспорте датчика. (2) Конкретное значение НИИ указывается на датчике (на наклейке) и в паспорте датчика. (3) Минимальный ДИ для датчиков модификации FSM DPS - 0,5 гПа, для датчиков модификации FSM PMDS4 - 2 гПа. | ||
Таблица 3 - Основные технические характеристики
| Значение в зависимости от | ||
| Наименование характеристики | модификации | |
| FSM DPS | FSM PMDS4 | |
| Выходной сигнал | ||
| В | от -5 до +5 | от 0 до 10 |
| В | от -10 до +10 | - |
| В | от 0 до 10 | - |
| мА | от 0 до 20 | от 0 до 20 |
| мА | от 4 до 20 | от 4 до 20 |
| Цифровой сигнал | - | RS-485 Modbus |
| Напряжение питания постоянного тока, В | 24 | 24 |
| Допускаемые пределы питания постоянного тока, В | от 19 до 31 | от 15 до 35 |
| Потребляемая мощность, В- A, не более | 0,24 | 6 |
| Габаритные размеры корпуса датчика, мм, не более | ||
| - длина | 151 | 284,5 |
| - ширина | 103 | 134 |
| - высота | 85 | 49 |
| Масса, кг, не более | 0,4 | 1,3 |
| Условия эксплуатации: | ||
| - температура окружающей среды, °С | от +15 до +35 | |
| - относительная влажность, %, не более | 80 | |
| - атмосферное давление, кПа | от 84 до 106,7 | |
| Средний срок службы, лет | 15 | |
| Средняя наработка на отказ, ч | 50000 | |
наносится на корпус датчика методом наклейки и на титульный лист паспорта типографским способом.
Комплексность средства измерений
Таблица 3 - Комплектность датчиков разности давлений FSM
| Наименование | Обозначение | Количество |
| Датчик разности давлений FSM | в соответствии с заказом | 1 шт. |
| Паспорт | - | 1 экз. |
| Методика поверки | МП 231-0077-2020 | 1 экз. на партию |
осуществляется по документу МП 231-0077-2020 «ГСИ. Датчики разности давлений FSM. Методика поверки», утвержденному ФГУП «ВНИИМ им. Д.И. Менделеева» 16.04.2020 г. Основные средства поверки:
Калибратор давления портативный Метран 501 -ПКД-Р (регистрационный номер в Федеральном информационном фонде 22307 -09).
Калибратор давления пневматический Метран-504 Воздух (регистрационный номер в Федеральном информационном фонде 31057-09).
Калибратор давления Метран-505 Воздух (регистрационный номер в Федеральном информационном фонде 42701 -09).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке и (или) в паспорт.
приведены в эксплуатационном документе.
ГОСТ 8.187-76 ГСИ. Государственный специальный эталон и общесоюзная поверочная схема для средств измерений разности давлений до 4^104 Па
Государственная поверочная схема для средств измерений избыточного давления до 4000 МПа, утвержденная Приказом № 1339 от 29.06.2018 г.
Техническая документация компании «FSM AG», Германия
