| Номер в госреестре | 80580-20 |
| Наименование СИ | Приборы для поверки индикаторов |
| Обозначение типа СИ | ППИ-50 |
| Изготовитель | Общество с ограниченной ответственностью "Инженерно-метрологический центр "Микро" (ООО ИМЦ "Микро"), г. Санкт-Петербург |
| Год регистрации | 2020 |
| Срок свидетельства | 31.12.2025 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Приборы для поверки индикаторов ППИ-50 (далее по тексту - прибор) предназначены для измерений линейных перемещений при поверке индикаторов часового типа ИЧ, рычажно-зубчатых индикаторов ИРБ и нутромеров индикаторных НИ с ТЦД 0,01 мм с диапазоном измерений от 6 до 250 мм.
Принцип действия прибора заключается в следующем: измерительный стержень поверяемых индикаторов или нутромеров упирается в измерительную пятку прибора, перемещение которой преобразуется измерительным механизмом в перемещение оптоэлектронной системы с дискретностью 0,1 мкм. Передача данных с оптоэлектронной системы на ПК осуществляется через USB-кабель.
Прибор состоит из компаратора, видеокамеры, оснастки, персонального компьютера (моноблока, далее, ПК) с установленным программным обеспечением.

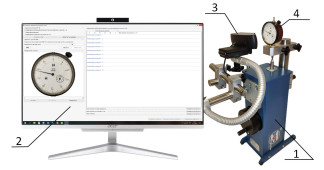

Общий вид прибора представлен на рисунке 1.
2. ПК с установленным программным обеспечением
3. Видеокамера
4. Поверяемый индикатор
Пломбирование прибора не предусмотрено.
Программное обеспечение «ППИ-50» является автономным программным обеспечением (далее по тексту - ПО) и состоит из двух частей, программа поверки прибора ППИ-50 и программа поверки индикаторов с помощью прибора ППИ -50, реализованные в виде файлов операционной системы. Разделение ПО на метрологически значимую и незначимую части реализовано на «высоком» уровне для автономной части ПО. Метрологически значимые части автономной части ПО выделены в виде отдельных динамических библиотеки и исполняемых файлов. Средства для программирования или изменения метрологически значимых функций отсутствуют. В качестве операционной системы используется Windows 10.
Уровень защиты ПО «ППИ-50» от непреднамеренных и преднамеренных изменений соответствует уровню: «Высокий» по Р 50.2.077-2014 - для автономного программного обеспечения. Метрологически значимые части ПО СИ и измеренные данные достаточно защищены с помощью специальных средств защиты от преднамеренных изменений.
Для защиты программного обеспечения и данных от случайных или преднамеренных действий предусмотрена процедура проверки контрольной суммы и сравнением ее с номинальным значением с остановкой работы прибора, если программа была модифицирована, при этом данные измерений не удаляются без предшествующего разрешения в виде диалогового сообщения, требующего подтверждения удаления.
Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | PPI chk control.dll |
| Номер версии (идентификационный номер) ПО | отсутствует |
| Цифровой идентификатор ПО | 2B5D6FCC41E1AEF0D6CEBC7193B023EC |
| Идентификационное наименование ПО | PPI API ICH.dll |
| Номер версии (идентификационный номер) ПО | отсутствует |
| Цифровой идентификатор ПО | F2366E5915DD5EF3DEBAFE81F46219C3 |
| Идентификационное наименование ПО | PPI API IRB.dll |
| Номер версии (идентификационный номер) ПО | отсутствует |
| Цифровой идентификатор ПО | F43F7DEB0D984245D3FBAB3E9980A855 |
| Идентификационное наименование ПО | PPI API NI.dll |
| Номер версии (идентификационный номер) ПО | отсутствует |
| Цифровой идентификатор ПО | A4190296444CD03 9DADA61AC589BB2E1 |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений, мм | От 0 до 50 |
| Дискретность отсчета, мкм | 0,1 |
| Пределы допускаемой абсолютной погрешности измерений, мкм: - на всем диапазоне | ± 3 |
| - на участке 1 мм | ± 2 |
| - на участке 0,1 мм | ± 0,2 |
| Вариация показаний, мкм, не более | 0,6 |
| Параметр шероховатости рабочей поверхности измерительной пятки, Ra, мкм, не более | 0,08 |
0,3
Таблица 3 - Технические характеристики
| Наименование характеристики | Значение | ||
| Параметры электрического питания: - напряжение питания переменного тока, В - частота переменного тока, Гц | От 187 до 242 От 49 до 51 | ||
| Потребляемая мощность, ВА, не более | 350 | ||
| Габаритные размеры, мм, не более | длина | ширина | высота |
| 210 | 300 | 500 | |
| Масса, кг, не более | 15 | ||
| Условия эксплуатации: - температура окружающего воздуха, °С - изменение температуры окружающего воздуха в течение 1 часа работы, °С, не более - относительная влажность, %, не более - атмосферное давление, кПа | От +17 до +23 1 80 От 97,4 до 105,4 | ||
| Полный средний срок службы, лет, не менее | 5 | ||
| Средняя наработка на отказ, ч, не менее | 5000 | ||
Отклонение от плоскостности рабочей поверхности измерительной пятки, мкм, не более
наносится на титульный лист технической документации типографским способом и на фирменную табличку прибора фотохимическим способом.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Прибор для поверки индикаторов | ППИ-50 | 1 шт. |
| Компаратор | - | 1 шт. |
| Видеокамера | - | 1 шт. |
| Компьютер-моноблок (ПК) | - | 1 шт. |
| Программное обеспечение (установлено на ПК) | - | 1 шт. |
| Комплект оснастки для закрепления поверяемых СИ | - | 1 компл. |
| Столик для поверки прибора | - | 1 шт. |
| Руководство по эксплуатации | ШШ-50.00.000 РЭ | 1 экз. |
| Методика поверки | 437-175-2020МП | 1 экз. |
| Паспорт | ШШ-50.00.000 ПС | 1 экз. |
осуществляется по документу 437-175-2020МП «ГСИ. Приборы для поверки индикаторов ППИ-50. Методика поверки», утвержденному ФБУ «Тест-С.-Петербург» 18.03.2020 г.
Основные средства поверки:
- меры длины концевые плоскопараллельные до 100 мм, разряд 3 согласно государственной поверочной схеме для средств измерений длины в диапазоне от 110 "9 до 100 м и длин волн в диапазоне от 0,2 до 50 мкм, утвержденной приказом Росстандарта № 2840 от 28.12.2018 г. (регистрационный № 38376-08);
- меры длины концевые плоскопараллельные до 100 мм, разряд 2 согласно государственной поверочной схеме для средств измерений длины в диапазоне от 110 "9 до 100 м и длин волн в диапазоне от 0,2 до 50 мкм, утвержденной приказом Росстандарта № 2840 от 28.12.2018 г. (регистрационный № 38376-08);
- система многоканальная с индуктивными преобразователями М -200 с преобразователем М-021, ПГ ±(0,05 - 0,3) мкм (регистрационный № 29965-05);
- прибор для измерений параметров шероховатости серии 178, ПГ (3 - 5) % (регистрационный № 54174-13);
- пластина плоская стеклянная 2 -го класса ПИ60 (регистрационный № 197-70). Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик, поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке в виде наклейки и (или) оттиска поверительного клейма.
приведены в эксплуатационном документе.
Государственная поверочная схема для средств измерений длины в диапазоне от 110-9 до 100 м и длин волн в диапазоне от 0,2 до 50 мкм, утвержденная приказом Росстандарта № 2840 от 28.12.2018 г.
СТО 258292761-006-2019 Прибор для поверки индикаторов ППИ-50
