| Номер в госреестре | 80581-20 |
| Наименование СИ | Аппаратура геодезическая спутниковая |
| Обозначение типа СИ | Spectra Geospatial SP85 |
| Изготовитель | "Trimble Europe B.V.", Нидерланды (Производственная площадка: "Flex Ltd.", Мексика) |
| Год регистрации | 2020 |
| Срок свидетельства | 31.12.2025 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Аппаратура геодезическая спутниковая Spectra Geospatial SP85 (далее - аппаратура) предназначена для измерений координат и длин базисов.
Аппаратура геодезическая спутниковая Spectra Geospatial SP85 - геодезические приборы, принцип действия которых заключается в измерении времени прохождения сигнала от спутника до приёмной антенны прибора и вычислении значения расстояния до спутника.
Конструктивно аппаратура представляет собой пластиковый корпус, вмещающий спутниковую геодезическую антенну и приёмник, управление которым осуществляется с помощью встроенной клавиатуры и экрана, а также персонального компьютера или полевого контроллера. Принимаемая со спутников информация записывается во внутреннюю память прибора, карту SD или полевой контроллер. Аппаратура оснащена съемными аккумуляторными батареями.
На передней панели аппаратуры геодезической спутниковой Spectra Geospatial SP85 находятся кнопки питания, прокрутки и записи, а также экран и два индикатора питания.
На нижней панели расположены порт RS232, совмещенный с портом питания, два батарейных отсека, гнездо для подключения УКВ антенны, совмещенное с резьбовым соединением для крепления удлинителя вехи (в том случае, если установлен встроенный УКВ радиомодем), или резьбовая втулка 5/8" (в случае если встроенный УКВ радиомодем не установлен).
На правой панели под крышкой находятся гнезда карты SD и сим-карты.
На левой панели под крышкой находится порт USB.
Аппаратура позволяет принимать следующие типы спутниковых сигналов: GPS: L1C/A, L1P(Y), L2C, L2P(Y), L5; ГЛОНАСС: L1C/A, L1P, L2C/A, L2P, L3; Galileo: E1, E5a, E5b; BeiDou: B1, B2; QZSS: L1C/A, L1C, L2C, L5; SBAS: L1C/A, L5.
Аппаратура поддерживает следующие режимы измерений: «Статика», «Быстрая статика», «Кинематика», «Кинематика в реальном времени (RTK)», «Trimble CenterPoint RTX», «Trimble CenterPoint RTX-PP», «Дифференциальные кодовые измерения (dGNSS)», «Автономный».

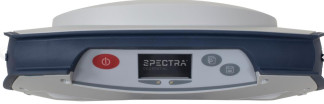

Внешний вид аппаратуры представлен на рисунках 1 - 3. На рисунке 3 также представлена информация, идентифицирующая аппаратуру геодезическую спутниковую Spectra Geospatial SP85.
П
ломбирование аппаратуры геодезической спутниковой Spectra Geospatial SP85 не производится, ограничение доступа к узлам обеспечено конструкцией корпуса.
Аппаратура имеет встроенное микропрограммное обеспечение «МПО Spectra Geospatial SP85», полевое программное обеспечение контроллера «Survey Pro» для различных операционных систем или «Survey Mobile», а также офисное программное обеспечение «Survey Office», устанавливаемое на персональный компьютер. С помощью указанного программного обеспечения осуществляется взаимодействие узлов прибора, настройка и управление рабочим процессом, хранение, передача и обработка результатов измерений.
Аппаратная и программная части, работая совместно, обеспечивают заявленные точности конечных результатов.
Защита программного обеспечения и измеренных данных от непреднамеренных и преднамеренных изменений соответствует уровню «средний» в соответствии с Р 50.2.077 - 2014.
Идентификационные данные программного обеспечения приведены в таблице 1.
Т аблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение | ||||
| Наименование программного обеспечения | МПО Spectra Geospatial SP85 | Survey Pro | Survey Mobile | Survey Office | |
| Идентификационное наименование ПО | sp85_upgrade _v5.01.tar | SurveyPro WEHH_6. 6.1.19.exe | SurveyProT ablet_6.6.1. 19.exe | SPSM-V2.6.0.1922 2 0200110.apk | SO_5_10_2_ Full.exe |
| Номер версии ПО, не ниже | 5.01 | 6.6.1 | 2.6 | 5.10 | |
| Цифровой идентификатор ПО | 4D63C043 | F061A59F | 2D5AF0ED | B1D1399C | A7006954 |
| Алгоритм вычисления цифрового идентификатора ПО | CRC-32 | CRC-32 | CRC-32 | CRC-32 | |
Т аблица 2 - Метрологические характеристики_
| Наименование характеристики | Значение |
| Границы допускаемой абсолютной погрешности измерений длины базиса1-1 (при доверительной вероятности 0,95), мм, в режимах: - «Статика», «Быстрая статика»: - в плане - по высоте - «Кинематика», «Кинематика в реальном времени (RTK)»: - в плане - по высоте - «Trimble CenterPoint RTX», «Trimble CenterPoint RTX-PP»2): - в плане - по высоте - «Дифференциальные кодовые измерения (dGNSS)»: - в плане - по высоте | ±2 • (3,0 + 0,540-6 • D) ±2 • (5,0 + 0,540-6 • D) ±2 • (8 + Ы0-6 • D) ±2 • (15 + Ы0-6 • D) ±60 ±140 ±2 • (250 + Ы0-6 • D) ±2 • (500 + Ы0-6 • D), где D - длина измеряемого базиса в мм |
| Границы допускаемой абсолютной погрешности измерения координат (при доверительной вероятности 0,95), мм, в режиме - «Автономный»: - в плане | ±9000 |
| Наименование характеристики | Значение |
| - по высоте | ±15000 |
| Допускаемая средняя квадратическая погрешность измерений длины | |
| базиса1-1, мм, в режимах: | |
| - «Статика», «Быстрая статика»: | |
| - в плане | 3,0 + 0,5 •l 0-6 • D |
| - по высоте | 5,0 + 0,5 •l 0-6 • D |
| - «Кинематика», «Кинематика в реальном времени (RTK)»: | |
| - в плане | 8 + Ы0-6 • D |
| - по высоте | 15 + Ы0-6 • D |
| - «Trimble CenterPoint RTX», «Trimble CenterPoint RTX-PP»2): | |
| - в плане | 30 |
| - по высоте | 70 |
| - «Дифференциальные кодовые измерения (dGNSS)»: | |
| - в плане | 250 + Ы0-6 • D |
| - по высоте | 500 + Ы0-6 • D, |
| где D - длина изме | |
| ряемого базиса в мм | |
| Допускаемая средняя квадратическая погрешность измерения | |
| координат, мм, в режиме: | |
| - «Автономный»: | |
| - в плане | 4500 |
| - по высоте | 7500 |
| 1) - при длине базиса от 0 до 30 км | |
| 2) - на суше, с использованием источника дифференциальных поправок Trimble CenterPoint | |
| RTX | |
Т аблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Т ип приёмника | Многочастотный, многосистемный |
| Т ип антенны | Встроенная |
| Количество каналов | 600 |
| Режимы измерений длины базиса | «Статика», «Быстрая статика», «Кинематика», «Кинематика в реальном времени (RTK)», «Trimble CenterPoint RTX», «Trimble CenterPoint RTX-PP», «Дифференциальные кодовые измерения (dGNSS)» |
| Режимы измерения координат | «Автономный» |
| Диапазон рабочих температур, °С | от -40 до +65 |
| Напряжение источника питания постоянного тока, В | |
| - внешнего | от 9 до 28 |
| - внутреннего | 7,4 |
| Габаритные размеры (ШхГхВ), мм, не более | 222x194x75 |
| Масса (с внутренними аккумуляторными батареями и встроенным УКВ радиомодемом), кг, не более | 1,4 |
наносится типографским способом на титульный лист руководства по эксплуатации.
| Наименование | Обозначение | Количество, ед. |
| Приемник | - | 1 шт. |
| Транспортировочный кейс с мягким чехлом | - | 1 шт. |
| Аккумуляторная батарея | - | 2 шт. |
| Зарядное устройство с сетевым источником питания | - | 1 шт. |
| Кабель USB | - | 1 шт. |
| Удлинитель вехи, 7 см | - | 1 шт. |
| Рулетка | - | 1 шт. |
| Встроенный УКВ радиомодем* | - | 1 шт. |
| УКВ антенна* | - | 1 шт. |
| Y-кабель питания - передачи данных, 1.5 м* | - | 1 шт. |
| Кабель USB - RS232* | - | 1 шт. |
| Кабель коаксиальный* | - | 1 шт. |
| Кабель питания, 15 см* | - | 1 шт. |
| Веха в чехле* | - | 1 шт. |
| Удлинитель вехи, 25 см* | - | 1 шт. |
| Ключ Г-образный Т25* | - | 1 шт. |
| Методика поверки | МП АПМ 101-19 | 1 экз. |
| Руководство по эксплуатации | - | 1 экз. |
* - для приемников, укомплектованных встроенным УКВ радиомодемом
осуществляется по документу МП АПМ 101-19 «ГСИ. Аппаратура геодезическая спутниковая Spectra Geospatial SP85. Методика поверки», утверждённому ООО «Автопрогресс-М» «13» марта 2020 г.
Основные средства поверки:
- рабочий эталон 2 разряда в соответствии с Государственной поверочной схемой для координатно-временных средств измерений, утверждённой Приказом Росстандарта от
29.12.2018 г. №2831 - фазовый светодальномер (тахеометр);
- имитатор сигналов СН-3803М (рег. № 54309-13)
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
приведены в эксплуатационном документе.
Техническая документация «Trimble Europe B.V.», Нидерланды
