Системы контроля сопротивлений изоляции в сети оперативного постоянного тока ЭКРА-СКИ (далее - система ЭКРА-СКИ) предназначены для измерений сопротивлений изоляции положительного и отрицательного полюса относительно «земли» сети постоянного тока, определения присоединений с поврежденной изоляцией без отключения потребителей от сети, а также для поиска фидера с поврежденной изоляцией относительно «земли».
Конструктивно, в зависимости от комплектации, система ЭКРА-СКИ состоит из терминала системы ЭКРА-СКИ, датчиков дифференциальных токов типа ДДТ: ДДТ -25, ДДТ-40, ДДТ-70, ДДТ-100, ДДТ-150 (далее - датчики ДДТ) и (или) переносного устройства поиска фидеров с замыканием на землю в сети оперативного постоянного тока ЭКРА-ПКИ (далее - устройство ЭКРА-ПКИ).
Система ЭКРА-СКИ предназначена для установки в шкафах и щитах постоянного тока напряжением 220 (110) В, в том числе в системах постоянного тока атомных станций.
Система, предназначенная для поставки на атомные станции, имеет обозначение ЭКРА-СКИ-
А.
Система ЭКРА-СКИ-А, в соответствии с требованиями НП -001-15, может быть отнесена к классам безопасности и иметь следующее классификационное обозначение:
- к классу 2, классификационное обозначение 2О, при установке в щитах систем оперативного постоянного тока, важных для безопасности (систем аварийного электроснабжения);
- к классу 3, классификационное обозначение 3Н, 3О при установке в щитах системы оперативного постоянного тока, нормальной эксплуатации, важных для безопасности;
- к классу 4, классификационное обозначение 4Н для щитов систем нормальной эксплуатации.
Принцип действия терминала системы ЭКРА-СКИ основан на периодическом подключении сначала к одному, а затем к другому полюсу контролируемой сети оперативного постоянного тока делителей напряжений, один из выводов которых соединен с «землей». При этом производится измерение напряжений на полюсах сети относительно «земли», а также протекающего между клеммами «КЕ» и «РЕ» тока с помощью датчика полного тока ДПТ, находящегося в терминале системы ЭКРА-СКИ. На основании данных полного тока и напряжений на полюсах производится контроль сопротивления изоляции полюсов сети. Измерение дифференциальных токов присоединений производится с помощью датчиков ДДТ или токовых клещей ЭКРА-ПКИ. На основании данных дифференциальных токов и напряжений на полюсах осуществляется контроль изоляции отдельных присоединений. Контроль работы системы ЭКРА-СКИ осуществляется с панели управления терминала системы ЭКР А-СКИ.
Система ЭКРА-СКИ предусматривает несколько режимов работы терминала системы ЭКРА-СКИ в зависимости от состава сети оперативного постоянного тока и комплектации системы ЭКРА-СКИ.
Способ определения сопротивления изоляции защищен патентами на изобретение РФ №2381513 и №2536332.
Датчики ДДТ системы ЭКРА-СКИ служат для измерения дифференциальных токов, протекающих в токопроводах присоединений. С помощью интерфейсного устройства (RS485) датчики ДДТ обмениваются сообщениями с терминалом системы ЭКРА-СКИ. Возможно подключение до 255 датчиков. Каждый датчик ДДТ имеет свой адрес от 1 до 255, который задается с помощью переключателя, расположенного на лицевой панели датчика.
Устройство ЭКРА-ПКИ используется для контроля изоляции на тех присоединениях сети, где не установлены датчики ДДТ. Устройство ЭКРА -ПКИ конструктивно выполнено в виде измерительного блока с присоединенными к нему токовыми клещами. Поиск поврежденного присоединения с помощью устройства ЭКРА-ПКИ осуществляется только при наличии в сети оперативного тока терминала системы ЭКРА-СКИ, работающего в режиме «Клещи», и создающего поочередное циклическое смещение нейтрали сети оперативного тока в положительную и отрицательную сторону. ЭКРА-ПКИ настроено на измерение разницы дифференциальных токов токовыми клещами. На основе заложенной зависимости устройство ЭКРА-ПКИ выводит значение сопротивления изоляции контролируемого присоединения. Определение величины сопротивления изоляции контролируемого присоединения обеспечено OLED индикатором: 1 строка, 16 символов. Определение полярности поврежденного полюса контролируемого присоединения обеспечено информацией на OLED индикаторе указанием полярности поврежденного полюса.
Общий вид средства измерений приведен на рисунке 1.

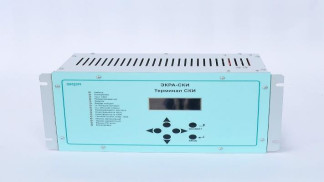

а) Терминал системы ЭКРА-СКИ
Рисунок 1 - Общий вид средства измерений
Программное обеспечение (ПО) предназначено для управления работой системы ЭКРА -СКИ. Уровень защиты ПО «высокий» в соответствии с Р50.2.077-2014.
Таблица 1 - Идентификационные данные (признаки) ПО
| Модификация | Терминал системы ЭКРА-СКИ | Блок вычисления ЭКРА-ПКИ |
| Идентификационное наименование ПО | RISO ekra | PKI ekra |
| Номер версии (идентификационный номер ПО), не ниже | 3.0.0.10 | 1.1.1.1 |
| Цифровой идентификатор ПО | - | - |
Таблица 2 - Метрологические характеристики терминала системы ЭКРА -СКИ
| Наименование характеристики | Значение | |
| Диапазон напряжения силы постоянного тока в контролируемой сети, В | 170 - 245 | 85 - 125 |
| Диапазон измерения сопротивления изоляции полюсов сети, кОм | 1 - 1000 | 1 - 1000 |
| Пределы допускаемой относительной погрешности измерения сопротивления изоляции полюсов сети в диапазоне: (10 - 100) кОм, %, не более (100 - 1000) кОм, %, не более | ±10 ±10 | |
| Пределы допускаемой относительной погрешности измерения сопротивления изоляции полюсов сети при емкости сети 200 мкФ, %, не более | ±20 | |
Таблица 3 - Метрологические характеристики датчиков дифференциального тока ДДТ-25, ДДТ-40, ДДТ-70, ДДТ-100, ДДТ-150_
| Наименование характеристики | Значение | |
| Предельное селективно-определяемое снижение сопротивления изоляции присоединения, кОм, не более | 150 | 150 |
| Пределы допускаемой относительной погрешности измерения сопротивления изоляции присоединений в диапазоне: (10 - 100) кОм, % | от ±10 до ±20 | |
Таблица 4 - Метрологические характеристики переносного устройства поиска фидеров ЭКРА -ПКИ
| Наименование характеристики | Значение |
| Диапазон напряжения контролируемой сети постоянного тока, В | 170 - 245 85 - 125 |
| Диапазон измерения сопротивления изоляции поврежденного присоединения относительно «земли», кОм | 1 - 100 |
| Пределы допускаемой относительной погрешности измерения сопротивления изоляции поврежденного присоединения относительно «земли», % | ±20 |
Таблица 5 - Основные технические характеристики терминала системы ЭКРА-СКИ
| Наименование параметра | Значение |
| Номинальное напряжение питания постоянного тока, В | 24 |
| Количество уставок величин сопротивлений изоляций полюсов сети | 2 |
| Диапазон уставок по величине контролируемых сопротивлений изоляций полюсов сети, кОм | 10 - 150 |
| Количество уставок по величинам сопротивлений изоляций присоединений | 2 |
| Диапазон уставок по величинам задаваемых сопротивлений изоляций при -соединений, кОм | 10 - 150 |
| Время цикла контроля сопротивлений полюсов сети, с, не более | 8 |
| Время цикла измерения сопротивлений всех присоединений, с, не более | 20 |
| Число автоматически контролируемых присоединений, шт., не более | 255 |
| Габаритные размеры (длина х высота х ширина), мм, не более | 360х184х173,5 |
| Масса, кг, не более | 6,0 |
Потребляемая мощность, Вт
20
Таблица 6 - Основные технические характеристики датчиков дифференциального тока ДДТ-25, ДДТ-40, ДДТ-70, ДДТ-100, ДДТ-150_
| Наименование параметра | Значение |
| Номинальный измеряемый дифференциальный ток, мА | -10.. +10 |
| Максимальный контролируемый дифференциальный ток, мА | -50...+50 |
| Допустимый дифференциальный ток перегрузки, мА | -1000...+1000 |
| Тип выходного интерфейса | RS485 |
| Габаритные размеры датчика ДДТ - 25.30 (длина х высота х ширина), мм, не более | 90х36х131 |
| Габаритные размеры датчика ДДТ - 40.30 (длина х высота х ширина), мм, не более | 97х60х132,5 |
| Габаритные размеры датчика ДДТ- 70.30 (длина х высота х ширина), мм, не более | 125х60х167 |
| Габаритные размеры датчика ДДТ - 100.30 (длина х высота х ширина), мм, не более | 162х60х206 |
| Габаритные размеры датчика ДДТ - 150.30 (длина х высота х ширина), мм, не более | 202х60х259 |
| Масса датчика ДДТ- 25.30, кг, не более | 0,45 |
| Масса датчика ДДТ- 40.30, кг, не более | 0,54 |
| Масса датчика ДДТ- 70.30, кг, не более | 0,74 |
| Масса датчика ДДТ- 100.30, кг, не более | 1,05 |
| Масса датчика ДДТ- 150.30, кг, не более | 1,40 |
| Потребляемая мощность, Вт | 1 |
Таблица 7 - Основные технические характеристики переносного устройства поиска фидеров ЭКРА-ПКИ
| Наименование параметра | Значение |
| Время цикла определения поврежденного присоединения, с, не более | 10 |
| Определение знака полюса поврежденного присоединения | да |
| Диаметр окна токовых клещей охвата контролируемых присоединений, мм | 30 |
| Индикатор | OLED, 1х16 |
| Источник питания постоянного тока, В | 2 элемента по 3 В (тип АА) |
| Время непрерывной работы от одного комплекта элементов питания, ч | 10 |
| Габаритные размеры (длина х высота х ширина), мм, не более: а) блок измерительный б) клещи токовые | 147,5х74х32 58х117,5х26 |
| Масса кг, не более: а) блок измерительный б) клещи токовые | 0,15 0,30 |
Условия эксплуатации:
Система ЭКРА-СКИ предназначена для работы в следующих условиях: - температура окружающего воздуха от +1 до +55 °C;
- относительная влажность воздуха при 25 °С до 80 %;
- атмосферное давление от 70,0 до 106,7 кПа;
- высота над уровнем моря не более 2000 м.
Нижнее значение температуры окружающего воздуха при транспортировании и хранении определяется комплектующей аппаратурой изделия и составляет минус 50 °C.
Наносится на лицевую панель терминала системы ЭКРА-СКИ в виде наклейки и на титульный лист эксплуатационной документации типографским способом.
Комплектность средства измерений Таблица 8 - Комплектность системы
| Наименование | Обозначение | Количество |
| Терминал (типоисполнение в соответствии с заказом) | ЭКРА-СКИ | Согласно проектной документации заказчика и в соответствии с договором |
| Датчики ДДТ по количеству контролируемых присоединений | ДДТ-25 | |
| ДДТ-40 | ||
| ДДТ-70 | ||
| ДДТ-100 | ||
| ДДТ-150 | ||
| Комплект запасных частей и принадлежностей (ЗИП) | - | Согласно проектной документации заказчика и в соответствии с договором |
| Переносное устройство поиска фидеров | ЭКРА-ПКИ | |
| Этикетки терминала системы ЭКРА-СКИ, датчиков ДДТ, переносного устройства поиска фидеров ЭКРА-ПКИ | по 1 экз. | |
| Руководство по эксплуатации | ЭКРА.656122.014 РЭ ЭКРА.421419.020 РЭ | 1 экз.* |
| Методика проверки | МП 206.1-075-2020 | л * 1 экз. |
| Паспорт | ЭКРА.656122.014 ПС | 1 экз. |
| соответствии с договором | ||
| *Поставляется в один адрес при первой поставке и/или в | ||
осуществляется по документу МП 206.1-075-2020 «ГСИ. Системы контроля сопротивления изоляции в сети оперативного постоянного тока ЭКРА-СКИ. Методика поверки», утвержденному ФГУП «ВНИИМС» 30.07.2020 г.
Основные средства поверки:
- Мультиметр 3458A, рег. № 25900-03 в федеральном информационном фонде по обеспечению единства измерений, (0 - 1000) В, ПГ ± (2,5 10-6D + 3,5 10-6E)
- Магазин электрического сопротивления (мост) МС-9-01/1, рег. № 51622-12 в федеральном информационном фонде по обеспечению единства измерений, (0,1 -111111111) Ом; ПГ ± 0,05 %
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых систем с требуемой точностью.
Знак поверки наносится в паспорт и (или) на свидетельство о поверке.
Приказ Минпромторга от 30.12.2019 г. № 3456 Об утверждении государственной поверочной схемы для средств измерений электрического сопротивления постоянного и переменного тока
ТУ 3433-027-20572135-2010 Система контроля сопротивления изоляции в сети оперативного постоянного тока ЭКРА-СКИ. Технические условия
ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия
ГОСТ 14014-91 Приборы и преобразователи измерительные цифровые напряжения, тока, сопротивления. Общие технические требования и методы испытаний
