Государственный реестр средств измерений

РСДБ Радиотелескоп нового поколения комплекса "Квазар-КВО", 80588-20

РСДБ Радиотелескоп нового поколения комплекса «Квазар -КВО» (далее - РСДБ радиотелескоп) предназначен для приема и преобразования в цифровые потоки сигналов от удаленных внегалактических радиоисточников, привязки полученных данных к земной системе координат ITRF и синхронизации со шкалой времени UTC(SU).
Карточка СИ
Номер в госреестре 80588-20
Наименование СИ РСДБ Радиотелескоп нового поколения комплекса
Обозначение типа СИ "Квазар-КВО"
Изготовитель Федеральное государственное бюджетное учреждение науки Институт прикладной астрономии Российской академии наук (ИПА РАН), г. Санкт-Петербург
Год регистрации 2020
МПИ (интервал между поверками) 3 года
Описание типа скачать
Методика поверки скачать

Назначение

РСДБ Радиотелескоп нового поколения комплекса «Квазар -КВО» (далее - РСДБ радиотелескоп) предназначен для приема и преобразования в цифровые потоки сигналов от удаленных внегалактических радиоисточников, привязки полученных данных к земной системе координат ITRF и синхронизации со шкалой времени UTC(SU).

Описание

Принцип действия РСДБ радиотелескопа основан на приеме, усилении и преобразовании слабых сигналов от внегалактических радиоисточников в цифровые информационные последовательности, согласно принятым в радиоинтерферометрии со сверхдлинными базами (РСДБ) правилам. При этом осуществляется синхронизация полученных данных со шкалой времени UTC(SU) и привязка их к международной земной координатной основе ITRF.

Последующая корреляционная обработка с помощью коррелятора (не входит в состав радиотелескопа) позволяет определить интервалы времени (задержки) между приходом радиосигнала, излучаемого внегалактическим радиоисточником, на антенну радиотелескопа и антенны других пространственно-удаленных радиотелескопов РСДБ сети (не входят в состав радиотелескопа). При работе радиотелескопа в составе РСДБ-сети результаты измерений используются для высокоточного определения всемирного времени, а также (при работе в составе многобазовых РСДБ сетей) и других параметров вращения Земли.

РСДБ радиотелескоп функционально дополняет «Двухэлементный интерферометр на узлах колокации» ИЭЛГ.461000.501 при работе в составе с «Приемной системой радиотелескопа РТ-13» ИЕЛГ.464345.501 (режим 1) до трех элементного и обеспечивает получение наблюдательных данных необходимых для расширения функциональных возможностей и повышения точностных характеристик отечественного средств определения ПВЗ. При работе РСДБ радиотелескопа в составе с «Широкополосной приемной системой РСДБ радиотелескопа» ИЕЛГ.464345.600 (режим 2) обеспечивается возможность подключения и работы в составе Международной РСДБ-сети.

РСДБ радиотелескоп состоит из следующих элементов:

-    система управления РСДБ радиотелескопа ИЕЛГ.421457.600;

-    антенная система РСДБ радиотелескопа ИЕЛГ.464655.600;

-    широкополосная приемная система РСДБ радиотелескопа ИЕЛГ.464345.600;

-    система высокоточной синхронизации РСДБ радиотелескопа ИЕЛГ.467883.600;

-    многофункциональная цифровая система преобразования сигналов ИЕЛГ.468157.600;

-    инженерное обеспечение РСДБ радиотелескопа ИЕЛГ.565532.600;

-    система записи и передачи данных РСДБ радиотелескопа ИЕЛГ.465 615.605;

В состав РСДБ радиотелескопа входят функционально:

-    единая система централизованного контроля и планирования ИЕЛГ.421432.501 -01;

-    приемная система радиотелескопа РТ-13 ИЕЛГ.464345.501.

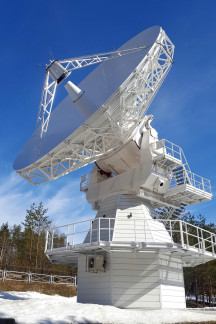

Общий вид РСДБ радиотелескопа представлен на рисунке 1. Пломбирование РСДБ радиотелескопа не предусмотрено.

Программное обеспечение

РСДБ радиотелескоп работает под управлением программного обеспечения (ПО) центрального компьютера управления РСДБ радиотелескопа ИЕЛГ.00072-01.

Составная часть РСДБ радиотелескопа Система высокоточной синхронизации использует для сличения шкал времени ТСЮИ.01942-01 31 01 «Программа приема и сбора результатов сличений».

Конструкция СИ исключает возможность несанкционированного влияния на ПО СИ и измерительную информацию.

При работе с изделием предусмотрена авторизация пользователя.

Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.077 -2014.

Таблица 1 - Идентификационные данные ПО

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

ПО Центрального компьютера управления РСДБ радиотелескопа ИЕЛГ.00072-01

Программа приема и обработки результатов сличений ТСЮИ.01942-01 31 01

Технические характеристики

Таблица 2 - Метрологические характеристики

Наименование характеристики

Значение

Ширина полосы частот аналого-цифрового преобразования, МГц, не менее

1000

Пределы допускаемой погрешности привязки локальной геодезической сети радиотелескопа к земной системе координат (ITRF), по каждой координате, мм

±10

Пределы допускаемой погрешности привязки опорной точки радиотелескопа к локальной геодезической сети, мм

±10

Пределы допускаемого отклонения антенного выноса (наименьшего расстояния между осями вращения антенны) от номинального значения, мм

±10

Пределы допускаемого смещения формируемой шкалы времени относительно национальной шкалы времени UTC(SU), мкс

±5

Пределы допускаемой абсолютной погрешности автономного хранения формируемой шкалы времени за сутки, нс

±50

Таблица 3 - Основные технические характеристики

Наименование характеристики

Значение

Рабочие условия применения для аппаратуры РСДБ радиотелескопа: предназначенной для работы в отапливаемых помещениях:

-    температура окружающего воздуха, °С

-    относительная влажность воздуха, %, не более

-    атмосферное давление, кПа

предназначенной для работы на открытом воздухе или в неотапливаемых помещениях:

-    температура окружающего воздуха, °С

-    относительная влажность воздуха, %, не более

-    атмосферное давление, кПа

от 15 до 25 от 30 до 80 от 96 до 104

от минус 30 до 40 от 30 до 80 от 96 до 104

Знак утверждения типа

наносится на титульный лист руководства по эксплуатации и формуляр типографским способом.

Комплектность

Таблица 4 - Комплектность изделия

Наименование

Обозначение

Количество

1 РСДБ радиотелескоп нового поколения комплекса «КВАЗАР-КВО» в составе:

1 шт.

1. 1 Система управления РСДБ радиотелескопа

ИЕЛГ.421457.600

1 шт.

1.2 Антенная система РСДБ радиотелескопа

ИЕЛГ.464655.600

1 шт.

1.3 Широкополосная приемная система РСДБ радиотелескопа

ИЕЛГ.464345.600

1 шт.

1.4 Система высокоточной синхронизации РСДБ радиотелескопа

ИЕЛГ.467883.600

1 шт.

1.5 Многофункциональная цифровая система преобразования сигналов

ИЕЛГ.468157.600

1 шт.

1.6 Инженерное обеспечение РСДБ радиотелескопа

ИЕЛГ.565532.600

1 шт.

1.7 Система записи и передачи данных РСДБ радиотелескопа

ИЕЛГ.465615.605

1 шт.

1.8 Единая система централизованного контроля и планирования (входит функционально)

ИЕЛГ.421432.501-01

1 шт.

1.9 Приемная система радиотелескопа РТ -13 (входит функционально)

ИЕЛГ.464345.501

1 шт.

2 Формуляр

ИЕЛГ.461000.600 ФО

1 экз.

3 Руководство по эксплуатации

ИЕЛГ.461000.600 РЭ

1 экз.

4 Методика поверки

651-20-053 МП

1 экз.

Поверка

осуществляется по документу 651-20-053 МП «ГСИ. РСДБ Радиотелескоп нового поколения комплекса «Квазар-КВО. Методика поверки», утвержденному ФГУП «ВНИИФТРИ» 15.09.2020.

Основные средства поверки:

-    генератор сигналов N5183A (регистрационный номер 60079-15 в Федеральном информационном фонде);

-    государственный первичный специальный эталон единицы длины ГЭТ 199-2018;

-    государственный первичный эталон единиц времени, частоты и национальной шкалы времени ГЭТ 1-2018;

-    аппаратура для высокоточного сравнения шкал времени GTR51 (регистрационный номер 59071-14 в Федеральном информационном фонде)

-    частотомер универсальный CNT-90 (регистрационный номер 41567-09 в Федеральном информационном фонде).

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемого радиотелескопа с требуемой точностью.

Знак поверки наносится на свидетельство о поверке в виде наклейки или оттиска пове-рительного клейма.

Сведения о методах измерений

приведены в эксплуатационном документе.

Нормативные документы

Приказ Росстадарта № 1621 от 31.07.2018 «Об утверждении государственной поверочной схемы для средств измерения времени и частоты»

Техническая документация изготовителя
