| Номер в госреестре | 80589-20 |
| Наименование СИ | Счетчики электрической энергии статические трехфазные |
| Обозначение типа СИ | "Меркурий 236 |
| Изготовитель | Общество с ограниченной ответственностью "Научно-производственная фирма "Моссар" (ООО "НПФ "Моссар"), Саратовская область, г. Маркс |
| Год регистрации | 2020 |
| Срок свидетельства | 31.12.2025 |
| МПИ (интервал между поверками) | 10 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Счетчики электрической энергии статические трехфазные «Меркурий 236», «Mercury 236» (далее - счетчики) предназначены для многотарифного измерения активной и реактивной электрической энергии прямого и обратного направлений, активной, реактивной и полной электрической мощности, частоты, напряжения и силы переменного тока в трех- и четырехпроводных трехфазных электрических сетях переменного тока частотой 50 Гц.
Принцип действия счетчиков основан на преобразовании электрических сигналов от датчиков тока и напряжения переменного тока из аналоговой формы в цифровую с последующим расчетом и обработкой данных с помощью микроконтроллера. Микроконтроллер выполняет расчет мгновенных и усредненных значений параметров сети, производит подсчет количества активной и реактивной электроэнергии с учетом тарификатора, вычисление показателей качества электрической энергии (далее - ПКЭ), анализ и формирование событий, формирование профилей мощности и архивов показаний на начало периодов и сохранение всей информации в энергонезависимой памяти. Измеренные и накопленные данные и события могут быть просмотрены на жидкокристаллическом индикаторе (далее - ЖКИ), а также переданы на верхний уровень управления по интерфейсам связи.
Каналы учета активной и реактивной электрической энергии прямого и обратного направлений представлены в таблице 1.
Таблица 1 - Каналы учета счетчиков
| Наименование канала учета | Двунаправленный учет | Однонаправленный учет | ||
| С учетом знака | По модулю | С учетом знака | По модулю | |
| А+ | А1+А4 | А1+А2+А3+А4 | А1+А4 | А1+А2+А3+А4 |
| А- | А2+А3 | 0 | - | - |
| R+ | R1+R2 | R1+R3 | R1 | R1+R3 |
| R- | R3+R4 | R2+R4 | R4 | R2+R4 |
| R1 | R1 | R1+R3 | R1 | R1+R3 |
| R2 | R2 | 0 | 0 | 0 |
| R3 | R3 | 0 | 0 | 0 |
| R4 | R4 | R2+R4 | R4 | R2+R4 |
| А+ (R+) - активная (реактивная) электрическая энергия прямого направления; А- (R-) - активная (реактивная) электрическая энергия обратного направления; А1, А2, А3, А4 (R1, R2, R3, R4) - активная (реактивная) составляющие вектора полной электрической энергии первого, второго, третьего и четвертого квадрантов соответственно. | ||||
По каналам учета A+, A-, R+, R- возможно отображение учтенной электрической энергии на ЖКИ, ведение профилей мощности, формирование импульсов на импульсном выходе
Прямое направление передачи активной электрической энергии соответствует углам сдвига фаз между током и напряжением от 0° до 90° и от 270° до 360°, реактивной электрической энергии - от 0° до 90° и от 90° до 180°.
Обратное направление передачи активной электрической энергии соответствует углам сдвига фаз между током и напряжением от 90° до 180° и от 180° до 270°, реактивной электрической энергии - от 180° до 270° и от 270° до 360°.
Счетчики могут эксплуатироваться как автономно, так и в составе автоматизированной системы сбора данных.
Счетчики предназначены для эксплуатации внутри помещений, а также могут быть использованы в местах, имеющих дополнительную защиту от влияния окружающей среды (установлены в помещении, в шкафу, в щитке).
Счетчики имеют встроенный дисплей (ЖКИ) для отображения измеряемых параметров.
Счетчики имеют исполнения, отличающиеся номинальным (базовым) и максимальным током, классом точности, а также функциональными возможностями, связанными с метрологически незначимым (прикладным) программным обеспечением.
Структура кода счетчиков приведена в таблице 2. Код, определяющий номинальный ток (для счетчиков трансформаторного включения), базовый ток (для счетчиков прямого включения), максимальный ток и номинальное напряжение переменного тока, а также возможные варианты классов точности приведены в таблице 3.
Счетчики с кодами -01, -02 по таблице 3 являются счетчиками прямого включения по силе переменного тока, счетчики с кодом -03 являются счетчиками трансформаторного включения по силе переменного тока.
Таблица 2 - Структура кода счетчиков
| Меркурий | 236 | ART | -xx | PQ | LRCS |
| Торговая мар] Меркурий - д Mercury - для | Сери а ля про прода | A - уч R - уч T - вст я счетч даж с ж с ан | -xx -точно ет акт ет реа роенн ика русск глоязы | Функ P - ра Q - и код но сти п ивной ктивн ый та оязыч чной | Тип встроенного интерфейса: L - PLC-I R-RS485 C - CAN S - встроенное питание RS485, CAN циональные возможности: юширенные программные функции, наличие профиля мощности змерение ПКЭ, ведение журналов событий эминального напряжения и силы переменного тока, класса о таблице 3 электрической энергии ой электрической энергии фификатор ной торговой маркой торговой маркой |
| Примечания: * - отсутствие буквы кода означает отсутствие соответствующей функции ** - модификации счетчиков, доступные для заказа, размещены в прайс-листе на сайте предприятия-изготовителя | |||||
Таблица 3 - Коды номинального (базового) и максимального тока, номинального напряжения переменного тока и классов точности
| Код | Номинальный (базовый) / максимальный ток 1ном(1бб)/1макс, А | Номинальное фазное/линейное напряжение переменного тока, Uhom, В | Класс точности при измерении активной/реактивной электрической энергии |
| -01 | 5/60 | 3x230/400 | 1/2 |
| -02 | 5/100 | 3x230/400 | 1/2 |
| -03 | 5/10 | 3x230/400 | 0,5S/1 |
Счетчики обеспечивают измерение параметров, передачу значений по интерфейсам
обмена данными и отображение значений на ЖКИ без учета коэффициентов трансформации.
Счетчики обеспечивают измерение параметров:
- учтенная активная и реактивная электрическая энергия прямого и обратного направления, в том числе по 4 тарифам, нарастающим итогом и на начало отчетных периодов, включая энергию потерь;
- усредненные значения фазных напряжений переменного тока;
- усредненные значения силы переменного тока;
- значения фазных и суммарной активной, реактивной и полной электрической мощностей;
- значения фазных и суммарного коэффициентов мощности (контрольный, метрологически ненормированный параметр);
- значения максимумов мощности;
- значения частоты переменного тока сети;
- значения температуры внутри счетчика (контрольный, метрологически ненормированный параметр);
- показатели качества электроэнергии: положительное, отрицательное и установившееся отклонение напряжения, отклонение частоты (контрольные, метрологически ненормированные параметры);
- текущее время и дата с возможностью установки и корректировки, с ведением календаря и сезонных переходов времени;
- время работы (наработка) счетчика.
Счетчики обеспечивают формирование и хранение в энергонезависимой памяти следующих событий:
- дата и время вскрытия клеммной крышки;
- дата и время вскрытия корпуса прибора учета;
- дата последнего перепрограммирования (включая фиксацию факта связи со счетчиком, приведшего к изменению данных);
- отклонение напряжения переменного тока в измерительных цепях от заданных пределов;
- отключение и включение счетчика (пропадание и восстановление напряжения);
- отсутствие напряжения переменного тока при наличии силы переменного тока в измерительных цепях;
- нарушение фазировки;
- инициализация прибора учета;
- результаты непрерывной самодиагностики;
- изменение текущих значений времени и даты при синхронизации времени.
Глубина хранения журналов событий составляет 10 событий каждого типа. Все
события в журналах сохраняются с присвоением метки времени события. События вскрытия клеммной крышки и корпуса формируются и сохраняются, в том числе, при отключенном электропитании счетчиков.
Счетчики обеспечивают хранение в энергонезависимой памяти:
- профиль активной и реактивной электрической мощности нагрузки прямого и обратного направлений с программируемым интервалом временем интегрирования от 1 до 60 минут и глубиной хранения не менее 170 суток при времени интегрирования 30 минут;
- тарифицированные данные по активной и реактивной электроэнергии нарастающим итогом, включая пофазный учет, в том числе в прямом и обратном направлениях, на начало текущих суток и 123 предыдущих суток, на начало текущего месяца и на начало предыдущих 36 месяцев, на начало текущего года и на начало предыдущих двух лет;
- измерительные данные, параметры настройки, встроенное ПО.
Счетчики обеспечивают обмен информацией с оборудованием вышестоящего уровня управления через встроенные интерфейсы связи (модемы) в соответствии с модификацией по таблице 2. Чтение измеряемых параметров со счетчиков возможно по любому из имеющихся интерфейсов обмена данными. Все счетчики имеют оптопорт с механическими и оптическими характеристиками по ГОСТ IEC 61107-2011. Обмен данными по интерфейсам и оптопорту может производиться одновременно и независимо друг от друга. Обмен данными по интерфейсам связи осуществляется по протоколу «Меркурий». Счетчики совместимы с программным обеспечением измерительно-вычислительного комплекса (ИВК) «Пирамида 2.0» и «Пирамида-сети». Счетчики имеют защиту от несанкционированного доступа к данным по интерфейсам. Наличие событий несанкционированного доступа и самодиагностики индицируется на ЖКИ счетчика.
Счетчики выполнены в пластиковом корпусе, не поддерживающем горение. Конструктивно счетчики состоят из корпуса с крышками, клеммной колодкой и установленными внутри печатными платами с радиоэлементами.
Счетчики имеют светодиодный индикатор функционирования с программируемыми функциями, являющийся одновременно индикатором импульсов учета электроэнергии.

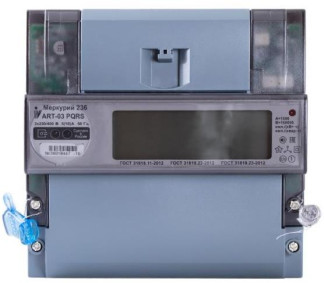

Общий вид счетчика с указанием мест пломбирования и нанесения знака поверки приведен на рисунке 1. Знак поверки наносится давлением на навесную пломбу.
В счетчиках используется встроенное в микроконтроллер программное обеспечение (далее - ПО).
ПО разделено на метрологически значимую и метрологически незначимую (прикладную) части, которые объединены в единый файл, имеющий единый цифровой идентификатор (контрольную сумму CRC16).
ПО может быть проверено, установлено или переустановлено только на предприятии -изготовителе и не может быть считано со счетчиков. Идентификационные данные ПО приведены в таблице 4.
Таблица 4 - Идентификационные данные встроенного ПО счетчиков
| Наименование | Значение |
| Идентификационное наименование встроенного ПО * | М236 800.txt |
| Номер версии (идентификационный номер встроенного ПО), не ниже | 8.0.0 |
| Цифровой идентификатор встроенного ПО (CRC16) ** | 0x4E51 |
| Примечания: * - идентификационное наименование ПО имеет вид: MAAA BBC, где: | |
| AAA - код модели счетчика; | |
| BB - версия метрологически значимого ПО; C - версия метрологически незначимого (прикладного) ПО; ** - цифровой идентификатор встроенного ПО (CRC16) приведен для версии метрологически незначимого (прикладного) ПО «0». | |
Конструкция счетчиков исключает возможность несанкционированного влияния на ПО и накопленную измерительную информацию. Уровень защиты встроенного ПО от непреднамеренных и преднамеренных изменений - «высокий», в соответствии с рекомендациями Р 50.2.077-2014.
Счетчики соответствуют требованиям ГОСТ 31818.11 -2012, ГОСТ 31819.21-2012, ГОСТ 31819.22-2012, ГОСТ 31819.23-2012. Основные метрологические и технические характеристики счетчиков представлены в таблицах 5 - 29.
Таблица 5 - Метрологические характеристики при измерении активной электрической энергии, активной и полной электрической мощности для счетчиков класса точности 0,5S_
| Значение силы переменного тока, А | Значение напряжения переменного тока, В | Коэффициент мощности cos ф | Пределы допускаемой основной относительной погрешности, % |
| при симметричной нагрузке | |||
| 0,017„ом < I < 0,057„ом | Uhom | 1,0 | ±1,0 |
| 0,05 •1ном < 1 < 1макс | Uhom | ±0,5 | |
| 0,02 •Ihom < I < 0,10 •Ihom | Uhom | 0,5L / 0,8C | ±1,0 |
| 0,10 •Ihom < I < 1макс | Uhom | ±0,6 | |
| при однофазной нагрузке при симметрии многофазных напряжений, приложенных к цепям напряжения | |||
| 0,05 •Ihom < I < 1макс | Uhom | 1,0 | ±0,6 |
| 0,10 •Ihom < I < IMaKC | Uhom | 0,5L | ±1,0 |
| Примечания 1) Знаком «L» обозначена индуктивная нагрузка. 2) Знаком «С» обозначена емкостная нагрузка. | |||
Разность между значениями погрешности при измерении активной электрической энергии при однофазной нагрузке и при симметричной многофазной нагрузке при Ihom и коэффициенте мощности, равном 1, не должна превышать ±1,0 % для счётчиков класса точности 0,5S.
Таблица 6 - Метрологические характеристики при измерении активной электрической энергии, активной и полной электрической мощности для счетчиков класса точности 1,0_
| Значение силы переменного тока, А | Значение напряжения переменного тока, В | Коэффициент мощности cos ф | Пределы допускаемой основной относительной погрешности, % |
| при симметричной нагрузке | |||
| 0,05 1б < I < 0,10/б | Uhom | 1,0 | ±1,5 |
| 0,10 /б < I < Iмакс | Uhom | ±1,0 | |
| 0,10 /б < I < 0,20/б | Uhom | 0,5L / 0,8C | ±1,5 |
| 0,20 •I6 < I < 1^макс | Uhom | ±1,0 | |
| при однофазной нагрузке при симметрии многофазных напряжений, приложенных к цепям напряжения | |||
| 0,10-!б < I < IMaKC | Uhom | 1,0 | ±2,0 |
| 0,20-!б < I < IMaKC | Uhom | 0,5L | ±2,0 |
| Примечания 1) Знаком «L» обозначена индуктивная нагрузка. 2) Знаком «С» обозначена емкостная нагрузка. | |||
Разность между значениями погрешности при измерении активной электрической энергии при однофазной нагрузке и при симметричной многофазной нагрузке при 1б и коэффициенте мощности, равном 1, не должна превышать ±1,5 % для счётчиков класса точности 1.
Таблица 7 - Метрологические характеристики при измерении реактивной электрической энергии и мощности для счётчиков классов точности 1 и 2
| Значение силы переменного тока для счетчиков, А | Значение напряжения переменно го тока, В | Коэффициент мощности sin ф (при индуктивной или емкостной нагрузке) | Пределы допускаемой основной относительной погрешности, %, для счетчиков класса точности | ||
| прямого включения | трансф орматорн ого включения | ||||
| 1 | 2 | ||||
| при симметричной нагрузке | |||||
| 0,05 I6 < I < 0,10 I6 | 0,027ном < I < 0,05 •Ihom | Uhom | 1,00 | ±1,5 | ±2,5 |
| 0,10-!б < I < IMaKC | 0,05 1ном < I < IMaKC | Uhom | ±1,0 | ±2,0 | |
| 0,10-!б < I < 0,20 !б | 0,05 •Ihom < I < 0,10 Ihom | Uhom | 0,50 | ±1,5 | ±2,5 |
| 0,20 Iб < I < IMaKC | 010 •Ihom < I < IMaKC | Uhom | ±1,0 | ±2,0 | |
| 0,20 Iб < I < Iмакс | 0,10 •Ihom < I < IMaKC | Uhom | 0,25 | ±1,5 | ±2,5 |
| при однофазной нагрузке при симметрии многофазных напряжений, приложенных к цепям напряжения | |||||
| 0,10-!б < I < IMaKC | 0,05 •Ihom < I < IMaKC | Uhom | 1,00 | ±1,5 | ±3,0 |
| 0,20 Iб < I < IMaKC | 0,10 •Ihom < I < IMaKC | Uhom | 0,50 | ±1,5 | ±3,0 |
Разность между значениями погрешности при измерении реактивной электрической энергии при однофазной нагрузке и при симметричной многофазной нагрузке при 1ном (или 1б) и коэффициенте sin ф, равном 1, не должна превышать ±2,5 %.
Таблица 8 - Пределы допускаемой дополнительной относительной погрешности счетчиков при измерении активной электрической энергии, активной и полной электрической мощности, вызываемой изменением напряжения переменного тока__
| Значение силы переменного тока (при симметричной нагрузке) для счетчиков, А | Коэффициент мощности cos ф | Пределы допускаемой дополнительной относительной погрешности, %, для счетчиков класса точности | ||
| с непосредственным включением | включаемых через трансформатор | 0,5S | 1 | |
| 0,05 •1б < I < 1макс | 0,05 •Iном < I < 1макс | 1,0 | ±0,20 | ±0,70 |
| 0,10 1б < I < 1макс | 0,10 •Iном < I < IMaKC | 0,5 (при индуктивной нагрузке) | ±0,40 | ±1,00 |
| Примечание: - для диапазона напряжений переменного тока от минус 20 до минус 10 % и от плюс 10 до плюс 15 % пределы изменения выраженных в процентах погрешностей могут в три раза превышать значения; - при напряжении переменного тока ниже 0,8 х ином погрешность счетчика может меняться в пределах от плюс 10 до минус 100 %. | ||||
Таблица 9 - Пределы допускаемой дополнительной относительной погрешности счетчиков при измерении реактивной электрической энергии и мощности, вызываемой изменением напряжения переменного тока___
| Значение силы переменного тока (при симметричной нагрузке) для счетчиков, А | Коэффициент sin ф (при индуктивной или емкостной нагрузке) | Пределы допускаемой дополнительной относительной погрешности, %, для счетчиков класса точности | ||
| с непосредственным включением | включаемых через трансформатор | 1 | 2 | |
| 0,05 Iб < I < IMaKC | 0,02 •Iном < I < IMaKC | 1,0 | ±0,7 | ±1,0 |
| 0,10 Id < I < IMaKC | 0,05 •Iном < I < IMaKC | 0,5 | ±1,0 | ±1,5 |
| Примечание: - для диапазона напряжений переменного тока от минус 20 до минус 10 % и от плюс 10 до плюс 15 % пределы изменения выраженных в процентах погрешностей могут в три раза превышать значения; - при напряжении переменного тока ниже 0,8 х ином погрешность счетчика находится в пределах от плюс 10 до минус 100 %. | ||||
Таблица 10 - Пределы допускаемой дополнительной относительной погрешности счетчиков при измерении активной электрической энергии, активной и полной электрической мощности при отклонении частоты сети___
| Значение силы переменного тока (при симметричной нагрузке) для счетчиков, А | Коэффициент мощности cos ф | Пределы допускаемой дополнительной относительной погрешности, %, для счетчиков класса точности | ||
| с непосредственным включением | включаемых через трансформатор | 0,5S | 1 | |
| 0,05-Is < I < IMaKC | 0,05 -Ihom < I < IMaKC | 1,0 | ±0,20 | ±0,50 |
| 0,10 Ie < I < IMaKC | 0,10-Ihom < I < IMaKC | 0,5 (при индуктивной нагрузке) | ±0,20 | ±0,70 |
Таблица 11 - Пределы допускаемой дополнительной относительной погрешности счетчиков при измерении реактивной электрической энергии и мощности при отклонении частоты сети
| Значение силы переменного тока (при симметричной нагрузке) для счетчиков, А | Коэффициент sin ф (при индуктивной или емкостной нагрузке) | Пределы допускаемой дополнительной относительной погрешности, %, для счетчиков класса точности | ||
| с непосредственным включением | включаемых через трансформатор | 1 | 2 | |
| 0,05-Is < I < IMaKC | 0,02-Ihom < I < Imакс | 1,0 | ±1,5 | ±2,5 |
| 0,10 Ie < I < IMaKC | 0,05 -Ihom < I < IMaKC | 0,5 | ±1,5 | ±2,5 |
Таблица 12 - Пределы допускаемой дополнительной относительной погрешности счетчиков при измерении активной электрической энергии, активной и полной электрической мощности, напряжения и силы переменного тока, вызываемой гармониками в цепях напряжения и силы переменного тока_
| Значение силы переменного тока (при симметричной нагрузке) для счетчиков, А | Коэффициент мощности cos ф | Пределы допускаемой дополнительной относительной погрешности, %, для счетчиков класса точности | ||
| с непосредственным включением | включаемых через трансформатор | 0,5S | 1 | |
| 0,5 •IMaKC | 0,5 •IMaKC | 1,0 | ±0,5 | ±0,8 |
Таблица 13 - Пределы допускаемой дополнительной относительной погрешности счетчиков непосредственного включения при измерении активной электрической энергии, активной и полной электрической мощности, напряжения и силы переменного тока, вызываемой постоянной составляющей и четными гармониками в цепи силы переменного тока_
| Значение силы переменного тока (при симметричной нагрузке) для счетчиков, А | Коэффициент мощности cos ф | Пределы допускаемой дополнительной относительной погрешности, % |
| J^MaKj V2 | 1,0 | ±3 |
Таблица 14 - Пределы допускаемой дополнительной относительной погрешности счетчиков непосредственного включения при измерении реактивной электрической энергии и мощности, вызываемой постоянной составляющей в цепи силы переменного тока_
| Значение силы переменного тока (при симметричной нагрузке) для счетчиков, А | Коэффициент мощности sin ф | Пределы допускаемой дополнительной относительной погрешности, %, для счетчиков класса точности | |
| 1 | 2 | ||
| ^акс/ V2 | 1,0 | ±3 | ±6 |
Таблица 15 - Пределы допускаемой дополнительной относительной погрешности счетчиков при измерении активной электрической энергии, активной и полной электрической мощности, напряжения и силы переменного тока, вызываемой нечетными гармониками в цепи силы переменного тока (только для счетчиков класса точности 1)__
| Значение силы переменного тока (при симметричной нагрузке) для счетчиков, А | Коэффициент мощности cos ф | Пределы допускаемой дополнительной относительной погрешности, % |
| 0,5 Тб | 1 | ±3 |
Таблица 16 - Пределы допускаемой дополнительной относительной погрешности счетчиков при измерении активной электрической энергии, активной и полной электрической мощности, напряжения и силы переменного тока, вызываемой субгармониками в цепи переменного тока
| Значение силы переменного тока (при симметричной нагрузке) для счетчиков, А | Коэффициент мощности cos ф | Пределы допускаемой дополнительной относительной погрешности, %, для счетчиков класса точности | ||
| с непосредственным включением | включаемых через трансформатор | 0,5S | 1 | |
| 0,5 7б | 0,5 1ном | 1,0 | ±1,5 | ±3 |
Таблица 17 - Пределы допускаемой дополнительной относительной погрешности, вызываемой самонагревом счётчика при измерении активной электрической энергии_
| Значение силы переменного тока для счетчиков, А | Коэффициент cos ф (при индуктивной нагрузке) | Пределы допускаемой дополнительной относительной погрешности, %, для счетчиков класса точности | ||
| с непосредственным включением | включаемых через трансформатор | 0,5S | 1 | |
| ^акс | ^акс | 1,0 | ±0,2 | ±0,7 |
| ^акс | ^акс | 0,5 | ±0,2 | ±1,0 |
Таблица 18 - Пределы допускаемой дополнительной относительной погрешности, вызываемой самонагревом счётчика при измерении реактивной электрической энергии_
| Значение силы переменного тока для счетчиков, А | Коэффициент sin ф (при индуктивной нагрузке) | Пределы допускаемой дополнительной относительной погрешности, %, для счетчиков класса точности | ||
| с непосредственным включением | включаемых через трансформатор | 1 | 2 | |
| ^акс | ^акс | 1,0 | ±0,7 | ±1,0 |
| ^акс | ^акс | 0,5 | ±1,0 | ±1,5 |
Таблица 19 - Пределы допускаемой дополнительной относительной погрешности, вызываемой перегрузкой входным током счётчика при измерении активной электрической энергии
| Значение силы переменного тока для счетчиков, А | Коэффициент мощности cos ф | Пределы допускаемой дополнительной относительной погрешности, %, для счетчиков класса точности | ||
| с непосредственным включением | включаемых через трансформатор | 0,5S | 1 | |
| I6 | Ihom | 1,0 | ±0,05 | ±1,5 |
Таблица 20 - Пределы допускаемой дополнительной относительной погрешности, вызываемой перегрузкой входным током счётчика при измерении реактивной электрической энергии_
| Значение силы переменного тока для счетчиков, А | Коэффициент мощности sin ф | Пределы допускаемой дополнительной относительной погрешности, %, для счетчиков класса точности | ||
| с непосредственным включением | включаемых через трансформатор | 1 | 2 | |
| I6 | Ihom | 1,0 | ±0,5 | ±1,5 |
Таблица 21 - Пределы допускаемой дополнительной относительной погрешности счетчиков при измерении активной электрической энергии, активной и полной электрической мощности, имеющих последовательность фаз, обратную указанной__
| Значение силы переменного тока (при симметричной нагрузке) для счетчиков, А | Коэффициент мощности cos ф | Пределы допускаемой дополнительной относительной погрешности, %, для счетчиков класса точности | ||
| с непосредственным включением | включаемых через трансформатор | 0,5S | 1 | |
| 0,1 1б | 01 1ном | 1,0 | ±0,1 | ±1,5 |
Таблица 22 - Пределы допускаемой дополнительной относительной погрешности счетчиков при измерении активной электрической энергии, активной и полной электрической мощности, вызываемой несимметрией напряжений переменного тока__
| Значение силы переменного тока (при симметричной нагрузке) для счетчиков, А | Коэффициент мощности cos ф | Пределы допускаемой дополнительной относительной погрешности, %, для счетчиков класса точности | ||
| с непосредственным включением | включаемых через трансформатор | 0,5S | 1 | |
| Ie | Ihom | 1,0 | ±1 | ±2 |
Таблица 23 - Средний температурный коэффициент при измерении активной электрической энергии и мощности, полной электрической мощности__
| Значение силы переменного тока (при симметричной нагрузке) для счетчиков, А | Коэффициент мощности cos ф | Средний температурный коэффициент, %/К, для счетчиков класса точности | ||
| с непосредственным включением | включаемых через трансформатор | 0,5S | 1 | |
| 01 •I6 < I < IMaKC | 0,05 •J^hom < I < IMaKC | 1,0 | ±0,03 | ±0,05 |
| 0,2 /б < I < IMaKC | 0,10 ^Jhom < 1 < JMaKC | 0,5 (при индуктивной нагрузке) | ±0,05 | ±0,07 |
Таблица 24 - Средний температурный коэффициент при измерении реактивной электрической энергии и мощности___
| Значение силы переменного тока (при симметричной нагрузке) для счетчиков, А | Коэффициент sin ф (при индуктивной или емкостной нагрузке) | Средний температурный коэффициент, %/К, для счетчиков класса точности | ||
| с непосредственным включением | включаемых через трансформатор | 1 | 2 | |
| 0,10 Ie < I < IMaKC | 0,05 -Ihom < I < IMaKC | 1,0 | ±0,05 | ±0,10 |
| 0,20 Ie < I < IMaKC | 0,10-Ihom < I < IMaKC | 0,5 | ±0,07 | ±0,15 |
Таблица 25 - Средний температурный коэффициент при измерении напряжения и силы переменного тока
| Значение силы переменного тока (при симметричной нагрузке) для счетчиков, А | Средний температурный коэффициент, %/К, для счетчиков класса точности по активной/реактивной электрической энергии | ||
| с непосредственным включением | включаемых через трансформатор | 0,5S/1 | 1/2 |
| 0,05 Ie < I < IMaKC | 0,02-Ihom < I < IMaKC | ±0,05 | ±0,10 |
Таблица 26 - Метрологические характеристики счетчиков при измерении параметров сети переменного тока
| Наименование характеристики | Диапазон измерений | Номинальное значение | Пределы допускаемой основной погрешности: абсолютной (Д), относительной (5) |
| Частота переменного тока, Гц | от 49,0 до 51,0 | 50 Гц | ±0,02 Гц (Д) |
| Среднеквадратическое значение напряжения переменного тока, В | от 0,8•Uhom до 1,15 • Uhom | 230 В | ±0,5 % (5) |
| Среднеквадратическое значение силы переменного тока для счетчиков класса точности 0,5S/1,0, А | от 0,02-Ihom до J^MaKC | !^ном 5 А | (5) |
| Среднеквадратическое значение силы переменного тока для счетчиков класса точности 1,0/2,0,А | от 0,05 Ie до Ie не включ. | Ie = 5 А | ± 1 + 0,01 ^ |
| от Ie до IMaKC | Ie = 5 А | (5) | |
| Примечание Ix - измеряемое значение силы переменного тока | |||
Таблица 27 - Максимальные значения стартовых токов счетчиков, постоянная счетчиков
| Код по таблице 3 | Стартовый ток (чувствительность), мА | Постоянная счетчиков в режиме телеметрия/поверка, имп./(кВт-ч) [имп./(квар-ч)] |
| -01 | 20 (0,004-Ie) | 500/32000 |
| -02 | 20 (0,004-Ie) | 250/16000 |
| -03 | 5 (0,001 •Ьом) | 1000/160000 | |
| Таблица 28 | - Значения времени самохода счетчика | ||
| Модификация счетчика (0Х) | Постоянная счетчиков в режиме телеметрия/поверка, имп./(кВт-ч) [имп./(квар-ч)] | Время в режиме поверки счетчиков при измерении активной электрической энергии прямого и обратного направления, мин | Время в режиме поверки счетчиков при измерении реактивной электрической энергии прямого и обратного направления, мин |
| -01 | 500/32000 | 0,46 | 0,36 |
| -02 | 250/16000 | 0,55 | 0,44 |
| -03 | 1000/160000 | 0,55 | 0,44 |
Таблица 29 - Основные технические характеристики
| Наименование характеристики | Значение |
| Нормальные условия измерений: - температура окружающего воздуха, °С - относительная влажность воздуха, % - атмосферное давление, кПа | от +15 до +25 от 45 до 75 от 86 до 106 |
| Рабочие условия измерений: - температура окружающего воздуха, °С - относительная влажность воздуха при температуре +30 °С, %, не более | от -45 до +70 95 |
| Установленный рабочий диапазон напряжения, В | от 0,9 • ином до 1 1 • ином |
| Расширенный рабочий диапазон напряжения, В | от 0,8 • Цном до 1,15 • Цном |
| Предельный рабочий диапазон напряжения, В | от 0 до 1,15Цном |
| Диапазон контроля отклонения частоты Af, Гц | от -5 до +5 |
| Диапазон контроля положительного отклонения напряжения переменного тока 5U(+), % от ином | от 0 до +20 |
| Диапазон контроля отрицательного отклонения напряжения переменного тока 5U(-), % от ином | от -20 до 0 |
| Диапазон контроля установившегося отклонения напряжения переменного тока 5и(У), % от ином | от -20 до +20 |
| Активная (полная) электрическая мощность, потребляемая каждой цепью напряжения переменного тока счетчиков, Вт (В А), не более | 1 (9) |
| Активная (полная) электрическая мощность, потребляемая цепями напряжения переменного тока счетчика при наличии модема (наличие одного из индексов «LRC» в названии счетчика), Вт (В - А), не более | 1,5 (24) |
| Полная электрическая мощность, потребляемая каждой цепью силы переменного тока счетчика, В А, не более | 0,1 |
| Диапазон питающих напряжений постоянного тока входа внешнего питания интерфейсов RS485, CAN, В | от 5,5 до 12 |
| Средний ток потребления от источника внешнего питания интерфейсов RS485, CAN, мА | 30 |
| Точность хода часов, с/сут, не хуже: - в нормальных условиях - в диапазоне рабочих температур | ±0,5 ±5,0 |
| Наименование характеристики | Значение |
| Точность хода часов при отключенном питании, с/сут, не хуже | ±5 |
| Максимальное число тарифов | 4 |
| Число разрядов ЖКИ при отображении значений параметров | 8 |
| Цена единицы младшего разряда при отображении активной (реактивной) энергии, кВт-ч (квар-ч) | 0,01 |
| Габаритные размеры (высотахширинахдлина), мм, не более | 157,5x154x71,7 |
| Масса, кг, не более | 0,9 |
| Срок хранения данных в энергонезависимой памяти, лет, не менее: - данные измерений и журналы событий - параметры настройки и встроенное ПО | 5 на весь срок службы счетчиков |
| Средняя наработка на отказ, ч | 320 000 |
| Средний срок службы, лет | 30 |
наносится на панель счётчиков методом печати или лазерной маркировки или другим способом, не ухудшающим качества, а также на титульные листы эксплуатационной документации типографским способом.
Таблица 30 - Комплектность
| Наименование | Обозначение | Количество |
| Счетчик электрической энергии статический трехфазный «Меркурий 236» или «Mercury 236» в потребительской таре | в соответствии с модификацией | 1 шт. |
| Формуляр | АВЛГ.411152.034 ФО | 1 экз. |
| Руководство по эксплуатации | АВЛГ.411152.034 РЭ | 1 экз.1) |
| Методика поверки | АВЛГ.411152.034 РЭ1 | 1 экз.2) |
| рганизацией поставка руководства по эбеспечения в электронном виде с f.incotex.com. зациям, производящим поверку и | ||
| 1) - допускается по согласованию с эксплуатирующей о эксплуатации, методики поверки и программного помощью размещения их в сети Интернет на сайте www 2) - поставляется по отдельному заказу органи эксплуатацию счетчиков. | ||
осуществляется по документу АВЛГ.411152.034 РЭ1 «ГСИ. Счетчики электрической энергии статические трехфазные «Меркурий 236», «Mercury 236». Методика поверки», утвержденному
ООО «ИЦРМ» 16.07.2020 г.
Основные средства поверки:
- установка поверочная универсальная УППУ-МЭ 3.1К (регистрационный номер в Федеральном информационном фонде 39138-08);
- частотомер электронно-счетный Ч3-63 (регистрационный номер в Федеральном информационном фонде 9084-83).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых счетчиков с требуемой точностью.
Знак поверки наносится на свидетельство о поверке и пломбу на корпусе счетчиков.
приведены в эксплуатационном документе.
ГОСТ 31818.11-2012 Аппаратура для измерения электрической энергии переменного тока. Общие требования. Испытания и условия испытаний. Часть 11. Счетчики электрической энергии
ГОСТ 31819.21-2012 Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 21. Статические счетчики активной энергии классов точности 1 и 2
ГОСТ 31819.22-2012 «Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 22. Статические счетчики активной энергии классов точности 0,2 S и 0,5 S
ГОСТ 31819.23-2012 Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 23. Статические счетчики реактивной энергии
АВЛГ.411152.034 ТУ Счетчики электрической энергии статические трехфазные «Меркурий 236», «Mercury 236». Технические условия
| Зарегистрировано поверок | 7406 |
| Поверителей | 34 |
| Актуальность данных | 21.11.2024 |
