| Номер в госреестре | 80591-20 |
| Наименование СИ | Счетчики электрической энергии трехфазные статические |
| Обозначение типа СИ | "Меркурий 231" |
| Изготовитель | Общество с ограниченной ответственностью "Научно-производственная фирма "Моссар" (ООО "НПФ "Моссар"), Саратовская область, г. Маркс |
| Год регистрации | 2020 |
| Срок свидетельства | 31.12.2025 |
| МПИ (интервал между поверками) | 10 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Счетчики электрической энергии трехфазные статические «Меркурий 231», «Mercury 231» (далее - счетчики) предназначены для одно- и многотарифного измерения активной и реактивной электрической энергии прямого и обратного направлений, активной, реактивной и полной электрической мощности, частоты, напряжения и силы переменного тока, а также для измерения параметров качества электрической энергии (далее - ПКЭ) в четырехпроводных трехфазных электрических сетях переменного тока частотой 50 Гц.
Принцип действия счетчиков основан на преобразовании электрических сигналов от датчиков тока и напряжения из аналоговой формы в цифровую с последующим расчетом и обработкой данных с помощью микроконтроллера или специализированной микросхемы и отображением на электромеханическом отсчетном устройстве (далее - ОУ) или на жидкокристаллическом индикаторе (далее - ЖКИ). Микроконтроллер выполняет расчет мгновенных и усредненных значений параметров сети, производит подсчет количества активной и реактивной электроэнергии с учетом тарификатора, вычисление ПКЭ, анализ и формирование событий, формирование архивов показаний на начало периодов и сохранение всей информации в энергонезависимой памяти. Измеренные и накопленные данные и события могут быть просмотрены на ОУ или ЖКИ, а также переданы на верхний уровень управления по интерфейсам связи.
Прямое направление передачи активной энергии соответствует углам сдвига фаз между током и напряжением от 0 ° до 90 ° и от 270 ° до 360 °, реактивной энергии - от 0 ° до 90 ° и от 90 ° до 180 °.
Обратное направление передачи активной энергии соответствует углам сдвига фаз между током и напряжением от 90 ° до 180 ° и от 180 ° до 270 °, реактивной энергии - от 180 ° до 270 ° и от 270 ° до 360 °.
Счетчики могут эксплуатироваться как автономно, так и в составе автоматизированной системы сбора данных.
Счетчики предназначены для эксплуатации внутри помещений, а также могут быть использованы в местах, имеющих дополнительную защиту от влияния окружающей среды (установлены в помещении, в шкафу, в щитке).
Счетчики имеют ОУ или ЖКИ для отображения измеряемых параметров.
Счетчики имеют исполнения, отличающиеся конструкцией и функциональными возможностями, связанными с метрологически незначимым (прикладным) программным обеспечением.
Структура кода счетчиков приведена в таблице 1.
| Меркурий | 231 | AR | M | T | -01 | ш I |
| Mercury Торговая м Меркурий Mercury - | 231 арка - для для п | A -R - - се про рода | M уче уче рия даж ж с | T - эл т ак т ре счет с р анг | -01 - 5 (60 - встрс ектром тивно активн чика усскоя лоязыч | I - интерфейс IrDA ш - измерительный элемент - шунт (при отсутствии «ш» -трансформатор тока) код базового (максимального) тока и напряжения, ) А, 3*230 В енный тарификатор, часы реального времени, ЖКИ 1еханическое отсчетное устройство й энергии той энергии зычной торговой маркой; ной торговой маркой |
| Примечания: * - отсутствие буквы кода означает отсутствие соответствующей функции; ** - модификации счетчиков, доступные для заказа, размещены в прайс-листе на сайте предприятия-изготовителя | ||||||
Счетчики обеспечивают регистрацию и хранение значений потребляемой электроэнергии по одному тарифу с момента ввода в эксплуатацию.
Счетчики без ЖКИ с индексом М в коде обеспечивают измерение параметра:
- учтенная активная энергия по модулю (сумме прямого и обратного направлений) нарастающим итогом и на начало отчетных периодов.
Счетчики с ЖКИ обеспечивают измерение параметров электрической сети, передачу значений по интерфейсам обмена данными и отображение значений на ЖКИ без учета коэффициентов трансформации.
Счетчики с ЖКИ и индексом Т в коде обеспечивают измерение параметров:
- учтенная активная энергия по модулю (сумме прямого и обратного направлений) нарастающим итогом и на начало отчетных периодов;
- усредненные значения фазных напряжений и токов;
- значения фазных и суммарной активной, реактивной и полной электрических мощностей;
- значения фазных и суммарного коэффициентов мощности;
- значение частоты сети;
- текущее время и дата с возможностью установки и корректировки, с ведением календаря и сезонных переходов времени.
- многотарифный учет по 4 тарифам.
Счетчики с ЖКИ и индексом ART в коде дополнительно обеспечивают измерение параметров:
- учтенная активная и реактивная электрическая энергия прямого и обратного направлений нарастающим итогом и на начало отчетных периодов;
- показатели качества электроэнергии (положительное и отрицательное отклонение напряжения и частоты переменного тока);
Счетчики с ЖКИ и индексом Т в коде обеспечивают формирование и хранение в энергонезависимой памяти следующих событий:
- отключение и включение счетчика (пропадание и восстановление напряжения);
- инициализация счетчика, время последнего сброса;
- изменение текущих значений времени и даты при синхронизации времени.
Счетчики с ЖКИ и индексом ART в коде дополнительно обеспечивают формирование
и хранение в энергонезависимой памяти следующих событий:
дата и время вскрытия клеммной крышки счетчика; отклонение напряжения в измерительных цепях от заданных пределов; результаты непрерывной самодиагностики;
- дата последнего перепрограммирования (включая фиксацию факта связи со счетчиком, приведшего к изменению данных).
Глубина хранения журналов событий составляет 10 событий каждого типа. Все события в журналах сохраняются с присвоением метки времени события. События вскрытия клеммной крышки формируются и сохраняются, в том числе, при отключенном электропитании счетчиков.
Счетчики с индексом Т в коде обеспечивают хранение в энергонезависимой памяти:
- тарифицированные данные по активной и реактивной электроэнергии нарастающим итогом, в том числе в прямом и обратном направлениях, на начало текущих и предыдущих суток, на начало текущего месяца и на начало предыдущих 11 месяцев, на начало текущего и предыдущего года;
- тарифицированные данные пофазного учета активной электроэнергии прямого направления нарастающим итогом;
- измерительные данные, параметры настройки, встроенное программное обеспечение.
Счетчики обеспечивают обмен информацией с оборудованием вышестоящего уровня
управления через встроенные интерфейсы связи. Обмен данными по интерфейсам связи осуществляется по протоколу «Меркурий». Счетчики имеют защиту от несанкционированного доступа к данным по интерфейсам.
Счетчики выполнены в пластиковом корпусе, не поддерживающем горение. Конструктивно счетчики состоят из корпуса с крышками, клеммной колодкой и установленными внутри печатными платами с радиоэлементами.
Счетчики имеют светодиодный индикатор функционирования с программируемыми функциями, являющийся одновременно индикатором импульсов учета электроэнергии.

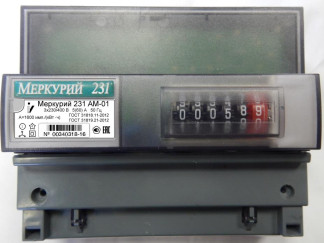

Общий вид счетчиков с указанием мест пломбирования и нанесения знака поверки приведены на рисунках 1 - 4. Знак поверки наносится давлением на навесную пломбу.
Место
пломбирования
предприятия-
изготовителя
В счетчиках с индексом М в коде программное обеспечение отсутствует.
В счетчиках, кроме счетчиков с индексом М в коде, используется встроенное в микроконтроллер программное обеспечение (далее - ПО).
ПО разделено на метрологически значимую и метрологически незначимую (прикладную) части, которые объединены в единый файл, имеющий единый цифровой идентификатор (контрольную сумму CRC16).
ПО может быть проверено, установлено или переустановлено только на предприятии -изготовителе и не может быть считано со счетчиков. Идентификационные данные ПО приведены в таблицах 2 и 3.
Конструкция счетчиков исключает возможность несанкционированного влияния на ПО и накопленную измерительную информацию. Уровень защиты встроенного ПО от непреднамеренных и преднамеренных изменений - «высокий», в соответствии с рекомендациями Р 50.2.077-2014.
Таблица 2 - Идентификационные данные встроенного ПО счетчиков Меркурий 231 АТ-0Х
| Наименование | Значение |
| Идентификационное наименование встроенного ПО * | М231 313.txt |
| Номер версии (идентификационный номер встроенного ПО), не ниже | 3.1.3 |
| Цифровой идентификатор встроенного ПО (CRC16) ** | 0xA27Fh |
| ии метрологически | |
| * - идентификационное наименование ПО имеет вид: MAAA BBC, где: AAA - код модели счетчика; BB - версия метрологически значимого ПО; C - версия метрологически незначимого (прикладного) ПО; ** - цифровой идентификатор встроенного ПО (CRC16) приведен для верс незначимого (прикладного) ПО 3. |
Таблица 3 - Идентификационные данные встроенного ПО счетчиков Меркурий 231 ART -0Хш
| Наименование | Значение |
| Идентификационное наименование встроенного ПО * | М231 1100.txt |
| Номер версии (идентификационный номер встроенного ПО), не ниже | 11.0.0 |
| Цифровой идентификатор встроенного ПО (CRC16) ** | 0x57ACh |
| ии метрологически | |
| * - идентификационное наименование ПО имеет вид: MAAA BBC, где: AAA - код модели счетчика; BB - версия метрологически значимого ПО; C - версия метрологически незначимого (прикладного) ПО; ** - цифровой идентификатор встроенного ПО (CRC16) приведен для верс незначимого (прикладного) ПО 0. |
Счетчики соответствуют требованиям ГОСТ 31818.11 -2012, ГОСТ 31819.21-2012,
| ГОСТ 31819.23-2012. Основные метрологические и технические представлены в таблицах 4- 27. Таблица 4 - Метрологические характеристики счётчиков | характеристики счётчиков |
| Наименование характеристики | Значение |
| Класс точности: - по ГОСТ 31819.21-2012 | 1 |
| - по ГОСТ 31819.23-2012 | 2 |
| Номинальное напряжение ГУном, В | 230 |
| Установленный рабочий диапазон напряжения, В | от 0,9 • ином до 1,1 • ином |
| Расширенный рабочий диапазон напряжения, В | от 0,8 • ином до 1 15 • ином |
| Предельный рабочий диапазон напряжения, В | от 0 до 1,15 Цном |
| Базовый ток /б, А | 5 |
| Максимальный ток /макс, А | 60 |
| Номинальное значение частоты сети _ /ном, Гц | 50 |
| Стартовый ток (чувствительность), мА | 20 (0,004 /б) |
| Постоянная счетчиков в режиме телеметрия/поверка, имп./(кВт-ч) / имп./(квар-ч) - для счетчиков с индексом «АМ» в коде | 1600/1600 |
| - для счетчиков с индексом «AT» в коде | 1000/32000 |
| - для счетчиков с индексом «ART» в коде | 500/32000 |
| Точность хода часов, с/сутки - в нормальных условиях измерений | ±0,5 |
| - в рабочих условиях измерений | ±5,0 |
| - при отключенном электрическом питании | ±5,0 |
| Нормальные условия измерений: - температура окружающего воздуха, °С | от +21 до +25 |
| - относительная влажность воздуха, % | от 30 до 80 |
| энергии по ГОСТ 31 | 819.21-2012, активной и полной электрической мощности | ||
| Значение силы переменного тока, А | Значение напряжения переменного тока, В | Коэффициент мощности cos ф | Пределы допускаемой основной относительной погрешности при измерении активной электрической энергии, активной и полной электрической мощности, % |
| П | ри симметричной нагрузке | ||
| 0,057б < I < 0,10/б | Uhom | 1,0 | ±1,5 |
| 0,107б < I < 1макс | Uhom | ±1,0 | |
| 0,10/б < I < 0,20/б | Uhom | 0,5L / 0,8C | ±1,5 |
| 0,20 •/б < I < 1макс | Uhom | ±1,0 | |
| при однофазной нагрузке при симметрии многофазных напряжений, приложенных к цепям напряжения | |||
| 0,107б < I < /макс | Uhom | 1,0 | ± 2,0 |
| 0,20 •/б < I < /макс | Uhom | 0,5L | ± 2,0 |
| Примечания 1) Знаком «L» обозначена индуктивная нагрузка. 2) Знаком «С» обозначена емкостная нагрузка. | |||
Разность между значениями погрешности при измерении активной энергии при однофазной нагрузке и при симметричной многофазной нагрузке при 1б и коэффициенте мощности, равном 1, не должна превышать ±1,5 % для счётчиков класса точности 1.
Таблица 6 - Метрологические характеристики при измерении реактивной электрической энергии по ГОСТ 31819.23-2012 и реактивной электрической мощности
| Значение силы переменного тока, А | Значение напряжения переменного тока, В | Коэффициент мощности sin ф (при индуктивной или емкостной нагрузке) | Пределы допускаемой основной относительной погрешности при измерении реактивной электрической энергии и электрической мощности, % |
| При симметричной нагрузке | |||
| 0,05 /б < / < 0,10 /б | Uhom | 1,00 | ±2,5 |
| 0,107б < / < /макс | Uhom | ±2,0 | |
| 0,10/б < / < 0,20 /б | Uhom | 0,50 | ±2,5 |
| 0,20 /б < / < /макс | Uhom | ±2,0 | |
| 0,20 /б < / < /макс | Uhom | 0,25 | ±2,5 |
| при однофазной нагрузке при симметрии многофазных напряжений, приложенных к цепям напряжения | |||
| 0,107б < / < /макс | Uhom | 1,00 | ±3,0 |
| 0,20 /б < / < /макс | Uhom | 0,50 | ±3,0 |
Разность между значениями погрешности при измерении реактивной электрической энергии при однофазной нагрузке и при симметричной многофазной нагрузке при 1б и коэффициенте sin ф, равном 1, не должна превышать ±2,5 %.
Таблица 7 - Пределы допускаемой дополнительной относительной погрешности счетчиков при измерении активной электрической энергии и мощности, полной электрической мощности, вызываемой изменением напряжения переменного тока для счетчиков класса точности 1
| Значение силы переменного тока (при симметричной нагрузке), А | Коэффициент мощности cos ф | Пределы допускаемой дополнительной относительной погрешности, % |
| 0,05 1б < I < 1макс | 1,0 | ±0,70 |
| 0,10 1б < I < 1макс | 0,5 (при индуктивной нагрузке) | ±1,00 |
| Примечание: - для диапазона напряжений переменного тока от минус 20 до минус 10 % и от плюс 10 до плюс 15 % пределы изменения выраженных в процентах погрешностей могут в три раза превышать значения; - при напряжении переменного тока ниже 0,8 х ином погрешность счетчика может меняться в пределах от плюс 10 до минус 100 %. | ||
Таблица 8 - Пределы допускаемой дополнительной относительной погрешности счетчиков при измерении реактивной электрической энергии и мощности, вызываемой изменением напряжения переменного тока для счетчиков класса точности 2 _
| Значение силы переменного тока (при симметричной нагрузке), А | Коэффициент sin ф (при индуктивной или емкостной нагрузке) | Пределы допускаемой дополнительной относительной погрешности, % |
| 0,05 1б < I < 1макс | 1,0 | ±1,0 |
| 0,10 1б < I < 1макс | 0,5 | ±1,5 |
| Примечание: - для диапазона напряжений переменного тока от минус 20 до минус 10 % и от плюс 10 до плюс 15 % пределы изменения выраженных в процентах погрешностей могут в три раза превышать значения; - при напряжении переменного тока ниже 0,8 х ином погрешность счетчика находится в пределах от плюс 10 до минус 100 %. | ||
Таблица 9 - Пределы допускаемой дополнительной относительной погрешности счетчиков при измерении активной электрической энергии и мощности, полной электрической мощности при отклонении частоты сети для счетчиков класса точности 1
| Значение силы переменного тока (при симметричной нагрузке), А | Коэффициент мощности cos ф | Пределы допускаемой дополнительной относительной погрешности, % |
| 0,05 Iб < I < IMaKC | 1,0 | ±0,50 |
| 0,10 I6 < I < IMaKC | 0,5 (при индуктивной нагрузке) | ±0,70 |
Таблица 10 - Пределы допускаемой дополнительной относительной погрешности счетчиков при измерении реактивной электрической энергии и мощности при отклонении частоты сети для счетчиков класса точности 2
| Значение силы переменного тока (при симметричной нагрузке), А | Коэффициент sin ф (при индуктивной или емкостной нагрузке) | Пределы допускаемой дополнительной относительной погрешности, % |
| 0,05 •/б < / < /макс | 1,0 | ±2,5 |
| 0,10 /б < / < /макс | 0,5 | ±2,5 |
Таблица 11 - Пределы допускаемой дополнительной относительной погрешности счетчиков при измерении активной электрической энергии и мощности, полной электрической мощности, напряжения и силы переменного тока, вызываемой гармониками в цепях напряжения и силы переменного тока для счетчиков класса точности 1
| Значение силы переменного тока (при симметричной нагрузке), А | Коэффициент мощности cos ф | Пределы допускаемой дополнительной относительной погрешности, % |
| 0,5 1макс | 1,0 | ±0,8 |
Таблица 12 - Пределы допускаемой дополнительной относительной погрешности счетчиков непосредственного включения при измерении активной электрической энергии и мощности, полной электрической мощности, напряжения и силы переменного тока, вызываемой постоянной составляющей и четными гармониками в цепи силы переменного тока для счетчиков класса точности 1
| Значение силы переменного тока (при симметричной нагрузке), А | Коэффициент мощности cos ф | Пределы допускаемой дополнительной относительной погрешности, % |
| J^MaKj V2 | 1,0 | ±3 |
Таблица 13 - Пределы допускаемой дополнительной относительной погрешности счетчиков непосредственного включения при измерении реактивной электрической энергии и мощности, вызываемой постоянной составляющей в цепи силы переменного тока для счетчиков класса точности 2
| Значение силы переменного тока (при симметричной нагрузке), А | Коэффициент мощности sin ф | Пределы допускаемой дополнительной относительной погрешности, % |
| /макс/ V2 | 1,0 | ±6 |
Таблица 14 - Пределы допускаемой дополнительной относительной погрешности счетчиков при измерении активной электрической энергии и мощности, полной электрической мощности, напряжения и силы переменного тока, вызываемой нечетными гармониками в цепи силы переменного тока для счетчиков класса точности 1__
| Значение силы переменного тока (при симметричной нагрузке), А | Коэффициент мощности cos ф | Пределы допускаемой дополнительной относительной погрешности, % |
| 0,5/б | 1 | ±3 |
Таблица 15 - Пределы допускаемой дополнительной относительной погрешности счетчиков при измерении активной электрической энергии и мощности, полной электрической мощности, напряжения и силы переменного тока, вызываемой субгармониками в цепи силы переменного тока для счетчиков класса точности 1__
| Значение силы переменного тока (при симметричной нагрузке), А | Коэффициент мощности cos ф | Пределы допускаемой дополнительной относительной погрешности, % |
| 0,5 7б | 1,0 | ±3 |
Таблица 16 - Пределы допускаемой дополнительной относительной погрешности, вызываемой самонагревом счётчика при измерении активной электрической энергии для счетчиков класса точности 1
| Значение силы переменного тока, А | Коэффициент cos ф (при индуктивной нагрузке) | Пределы допускаемой дополнительной относительной погрешности, % |
| IMaKC | 1,0 | ±0,7 |
| IMaKC | 0,5 | ±1,0 |
Таблица 18 - Пределы допускаемой дополнительной относительной погрешности, вызываемой самонагревом счётчика при измерении реактивной электрической энергии для счетчиков класса точности 2
| Значение силы переменного тока, А | Коэффициент sin ф (при индуктивной нагрузке) | Пределы допускаемой дополнительной относительной погрешности, % |
| IMaKC | 1,0 | ±1,0 |
| IMaKC | 0,5 | ±1,5 |
Таблица 19 - Пределы допускаемой дополнительной относительной погрешности, вызываемой перегрузкой входным током счётчика при измерении активной электрической энергии для счетчиков класса точности 1
| Значение силы переменного тока, А | Коэффициент мощности cos ф | Пределы допускаемой дополнительной относительной погрешности, %, |
| Ie | 1,0 | ±1,5 |
Таблица 20 - Пределы допускаемой дополнительной относительной погрешности, вызываемой перегрузкой входным током счётчика при измерении реактивной электрической энергии для счетчиков класса точности 2
| Значение силы переменного тока, А | Коэффициент мощности sin ф | Пределы допускаемой дополнительной относительной погрешности, % |
| Ie | 1,0 | ±1,5 |
Таблица 21 - Пределы допускаемой дополнительной относительной погрешности счетчиков при измерении активной электрической энергии и мощности, полной электрической мощности, имеющих последовательность фаз, обратную указанной для счетчиков класса точности 1
| Значение силы переменного тока (при симметричной нагрузке), А | Коэффициент мощности cos ф | Пределы допускаемой дополнительной относительной погрешности, % |
| 0,1 h | 1,0 | ±1,5 |
Таблица 22 - Пределы допускаемой дополнительной относительной погрешности счетчиков при измерении активной электрической энергии и мощности, полной электрической мощности, вызываемой несимметрией напряжений переменного тока для счетчиков класса точности 1
| Значение силы переменного тока (при симметричной нагрузке), А | Коэффициент мощности cos ф | Пределы допускаемой дополнительной относительной погрешности, % |
| /б | 1,0 | ±2 |
Таблица 23 - Средний температурный коэффициент при измерении активной электрической энергии и мощности, полной мощности для счетчиков класса точности 1_
| Значение силы переменного тока (при симметричной нагрузке), А | Коэффициент мощности cos ф | Средний температурный коэффициент, %/К |
| 01 7б < / < !^макс | 1,0 | ±0,05 |
| 0,2 /б < / < /макс | 0,5 (при индуктивной нагрузке) | ±0,07 |
Таблица 24 - Средний температурный коэффициент при измерении реактивной электрической энергии и мощности для счетчиков класса точности 2
| Значение силы переменного тока (при симметричной нагрузке), А | Коэффициент sin ф (при индуктивной или емкостной нагрузке) | Средний температурный коэффициент, %/К |
| 0,10 /б < / < /макс | 1,0 | ±0,10 |
| 0,20 /б < / < /макс | 0,5 | ±0,15 |
Таблица 25 - Метрологические характеристики счетчиков при измерении параметров сети переменного тока ___
| Наименование характеристики | Диапазон измерений | Номинальное значение | Пределы допускаемой погрешности: абсолютной (Д), относительной (5) |
| Частота переменного тока, Гц | от 45,0 до 55,0 | 50 Гц | ±0,02 Гц (Д) |
| Среднеквадратическое значение напряжения переменного тока, В | (от 0,6 до 1,2')'Uhom | 230 В | ±0,5 % (5) |
| Среднеквадратическое значение силы переменного тока, А | от 0,057б до /б не включ. | 5 А | ±[i + 0'°i(t-i)](6) |
| от !^б до /макс | 5 А | ± 0,6 +0,01 ^ |
Таблица 26 - Метрологические характеристики при измерении ПКЭ
| Наименование характеристики | Диапазон измерений | Пределы допускаемой абсолютной (Д) погрешности |
| Параметры измерения отклонения частоты | ||
| Отклонение частоты Д, Гц | от -5 до +5 | ±0,02 Гц (Д) |
| Параметры измерения отклонения напряжения | ||
| Положительное отклонение напряжения 5U(+), % от Ином | от 100 до 120 | ±0,5 % (Д) |
| Отрицательное отклонение напряжения 5U(-), % от Ином | от 20 до 100 | ±0,5 % (Д) |
| Установившееся отклонение напряжения 5U(y), % от Ином | от 20 до 120 | ±0,5 % (Д) |
| Наименование характеристики | Значение |
| Рабочие условия измерений: - температура окружающего воздуха, для счетчиков с индексом «ш» в коде, °С - температура окружающего воздуха, для счетчиков без индекса «ш» в коде, °С - относительная влажность воздуха при температуре +30 °С, %, не более | от -45 до +70 от -40 до +55 95 |
| Активная мощность, потребляемая каждой цепью напряжения счетчиков без индекса «М» в коде, Вт, не более | 1,5 |
| Активная мощность, потребляемая каждой цепью напряжения счетчиков с индексом «М» в коде, Вт, не более | 1,0 |
| Полная мощность, потребляемая каждой цепью напряжения счетчикаов без индекса «М» в коде, ВА, не более | 9 |
| Полная мощность, потребляемая каждой цепью напряжения счетчиков с индексом «М» в коде, В А, не более | 7,5 |
| Полная мощность, потребляемая каждой цепью тока счетчика, ВА, не более | 0,5 |
| Максимальное число тарифов | 4 |
| Число разрядов ЖКИ при отображении значений параметров | 8 |
| Цена единицы младшего разряда ЖКИ при отображении активной (реактивной) электрической энергии, кВт-ч (квар-ч) | 0,01 |
| Число разрядов ОУ при отображении значений электроэнергии | 6 |
| Цена единицы младшего разряда ОУ при отображении активной электрической энергии, кВт-ч | 0,1 |
| Габаритные размеры (высотахширинахглубина), мм, не более: - для счетчиков с индексом «ш» в коде - для счетчиков без индекса «ш» в коде | 91x120x66 142x157x72 |
| Масса, кг, не более: - для счетчиков с индексом «ш» в коде - для счетчиков без индекса «ш» в коде | 0,5 0,8 |
| Срок хранения данных в энергонезависимой памяти, лет, не менее: - данные измерений и журналы событий - параметры настройки и встроенное ПО | 5 на весь срок службы счетчиков |
| Средняя наработка на отказ, ч: - для счетчиков с индексом «ш» в коде - для счетчиков без индекса «ш» в коде | 320000 220000 |
| Средний срок службы, лет | 30 |
наносится на панель счетчиков методом печати или лазерной маркировки или другим способом, не ухудшающим качества, а также на титульные листы эксплуатационной документации типографским способом.
Таблица 28 - Комплектность
| Наименование | Обозначение | Количество |
| Счетчик электрической энергии трехфазный статический «Меркурий 231» или «Mercury 231» в потребительской таре | в соответствии с модификацией | 1 шт. |
| Руководство по эксплуатации | АВЛГ.411152.027 РЭ | 1 экз.1 |
| Формуляр | АВЛГ.411152.027 ФО | 1 экз. 1 |
| Паспорт | АВЛГ.411152.027 ПС | 1 экз. 2 |
| Методика поверки | АВЛГ.411152.027 РЭ1 | 1 экз. 1 3 |
| АВЛГ.411152.027 И3 | 1 экз. 2 3 | |
| Программное обеспечение «Конфигуратор счетчиков Меркурий» на физическом носителе | - | 1 экз. 1 3 |
| М» в коде » в коде ганизациям, производящим поверку и ей организацией поставка руководства по ого обеспечения в электронном виде с е www.incotex.com | ||
| 1 - поставляется только для счетчиков без буквы « 2 - поставляется только для счетчиков с буквой «М 3 - поставляется по отдельному заказу ор эксплуатацию счетчиков Допускается по согласованию с эксплуатирующ эксплуатации, методики поверки и программн помощью размещения их в сети Интернет на сайт | ||
осуществляется по документам:
- для счетчиков без буквы «М» в коде - по АВЛГ.411152.027 РЭ1 «ГСИ. Счетчики электрической энергии трехфазные статические «Меркурий 231», «Mercury 231». Методика поверки», утвержденному ООО «ИЦРМ» 24.07.2020 г.,
- для счетчиков с буквой «М» в коде - по АВЛГ.411152.027 И3 «ГСИ. Счетчики электрической энергии трехфазные статические «Меркурий 231, «Mercury 231». Методика поверки», утвержденному ООО «ИЦРМ» 24.07.2020 г.
Основные средства поверки:
- установка поверочная универсальная УППУ-МЭ 3.1К (регистрационный номер в Федеральном информационном фонде 39138-08);
- частотомер электронно-счетный Ч3 -63 (регистрационный номер в Федеральном информационном фонде 9084-83).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых счетчиков с требуемой точностью.
Знак поверки наносится на свидетельство о поверке и пломбу на корпусе счётчиков.
приведены в эксплуатационном документе.
ГОСТ 31818.11-2012 Аппаратура для измерения электрической энергии переменного тока. Общие требования. Испытания и условия испытаний. Часть 11. Счетчики электрической энергии
ГОСТ 31819.21-2012 Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 21. Статические счетчики активной энергии классов точности 1 и 2
ГОСТ 31819.23-2012 Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 23. Статические счетчики реактивной энергии
АВЛГ.411152.027 ТУ Счетчики электрической энергии трехфазные статические «Меркурий 231», «Mercury 231». Технические условия
| Зарегистрировано поверок | 166387 |
| Поверителей | 39 |
| Актуальность данных | 17.11.2024 |
