Генераторы сигналов PLG06, PLG12, PLG20 предназначены для формирования непрерывных гармонических сигналов СВЧ, в том числе с аналоговыми видами модуляции: амплитудной, частотной и фазовой.
Карточка СИ
Номер в госреестре 80595-20
Наименование СИ Генераторы сигналов
Обозначение типа СИ PLG06, PLG12, PLG20
Изготовитель Акционерное общество "Научно-производственная фирма "МИКРАН" (АО "НПФ "МИКРАН"), г. Томск
Год регистрации 2020
Срок свидетельства 31.12.2025
МПИ (интервал между поверками) 1 год
Стоимость поверки Узнать стоимость
Описание типа скачать
Методика поверки скачать

Назначение

Генераторы сигналов PLG06, PLG12, PLG20 предназначены для формирования непрерывных гармонических сигналов СВЧ, в том числе с аналоговыми видами модуляции: амплитудной, частотной и фазовой.

Описание

Принцип действия генераторов сигналов PLG06, PLG12, PLG20 (далее - PLG) основан на синтезе частоты с цифровой фазовой автоподстройкой частоты. Выходной сигнал генерируется комбинацией октавного генератора, управляемого напряжением (ГУН), и программируемого делителя частоты. ГУН стабилизируется петлей ФАПЧ с программируемым коэффициентом деления в обратной связи относительно высокостабильного кварцевого генератора. Выходной сигнал делителя частоты проходит на выход PLG через цепи усиления, регулировки уровня и фильтрации гармоник.

В состав PLG включен генератор сигналов низкой частоты стандартных форм (НЧГ) -источник модулирующих сигналов.

PLG06 и PLG12 поставляются в двух модификациях: PLG06-11F, PLG06-12F и PLG12-11F, PLG12-12F соответственно. PLG20 поставляется в одной модификации PLG20-12F.

Модификации определяют тип соединителя выхода СВЧ и диапазон выходных частот PLG (см. таблицу 1).

Модификации PLG с указанием соответствующих им наборов принадлежностей приведены в таблице 1.

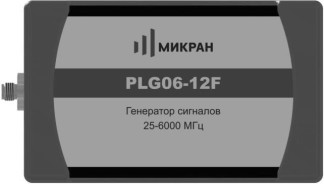

Общий вид PLG06, PLG12 и PLG20 с указанием места для опломбирования на боковых гранях приведен на рисунках с 1 по 6.

Таблица 1

Наименование

Т ип выходного соединителя СВЧ

Генератор сигналов PLG06-11F Генератор сигналов PLG12-11F

N, розетка

Генератор сигналов PLG06-12F

SMA, розетка

Генератор сигналов PLG12-12F

3,5 мм, розетка

Генератор сигналов PLG20-12F

3,5 мм, розетка

Рисунок 6 - Схема пломбировки от несанкционированного доступа

Программное обеспечение

PLG работают под управлением внешнего персонального компьютера с установленным программным обеспечением PLG-Клиент, который проводит обработку информации, отправку команд и отображает текущий режим работы PLG. Для связи с персональным компьютером используется интерфейс USB 2.0. Персональный компьютер не входит в комплект поставки.

Программное обеспечение реализовано без выделения метрологически значимой части. Недокументированные возможности отсутствуют, все функции полностью описаны в руководстве по эксплуатации.

Влияние программного обеспечения не приводит к выходу метрологических характеристик PLG за пределы допускаемых значений.

Уровень защиты программного обеспечения «низкий» в соответствии с Р50.2.077-2014. Идентификационные данные программного обеспечения (ПО) приведены в таблице 2.

Таблица 2 - Идентификационные данные программного обеспечения

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

PLG-dient

Номер версии (идентификационный номер) ПО

не ниже 2.6.3

Технические характеристики

Таблица 3 - Метрологические характеристики

Наименование характеристики

Значение

1

2

Диапазон рабочих частот на выходе СВЧ, МГц:

PLG06

PLG12

PLG20

от 25 до 6000 от 25 до 12000 от 25 до 20000

Пределы допускаемой относительной погрешности установки частоты сигнала на выходе СВЧ при работе от внутреннего опорного генератора в течение одного года

±1-10-6

Диапазон установки уровня мощности на выходе СВЧ, дБ (1мВт)

от -40 до 10

Пределы допускаемой основной относительной погрешности установки уровня мощности на выходе СВЧ в нормальных условиях эксплуатации, дБ:

PLG06

PLG12, PLG20

±1,0

±2,0

Пределы допускаемой дополнительной относительной погрешности установки уровня мощности на выходе СВЧ в рабочих условиях эксплуатации, дБ:

PLG06

PLG12 в диапазоне мощности Р: -20 дБ (1мВт) < Р < 10 дБ (1мВт) PLG12 в диапазоне мощности Р : -40 дБ (1мВт) < Р < -20 дБ (1мВт) PLG20

±0,5

±1,0

±2,0

±1,0

Относительный уровень гармонических составляющих спектра сигнала на выходе СВЧ в диапазоне рабочих частот, при уровне мощности 10 дБ (1мВт), в дБн*, не более

-20

Относительный уровень негармонических составляющих спектра сигнала на выходе СВЧ в диапазоне рабочих частот, при уровне мощности 10 дБ (1мВт), в дБн, не более

-60

Относительный уровень субгармонических составляющих спектра сигнала на выходе СВЧ в диапазоне рабочих частот, при уровне мощности 10 дБ (1мВт), в дБн, не более

-45

Спектральная плотность мощности фазовых шумов выходного сигнала при уровне мощности на выходе СВЧ 10 дБ (1мВт), дБн/Гц

приведено в таблице 4

Диапазон частот синусоидального сигнала на выходе НЧГ, Гц

от 1,5 до 1000000 **

Пределы допускаемой абсолютной погрешности установки частоты на выходе НЧГ 8/уст, Гц,

где /уст - установленное значение частоты, Гц

±(0,0002+2 • Ю'4/™)

1

2

Диапазон установки амплитуды напряжения сигнала на выходе НЧГ, мВ

от 6 до 3000

Пределы допускаемой абсолютной погрешности установки амплитуды напряжения на выходе НЧГ на частоте 1 кГц 5Луст, мВ, где UycT - установленное значение напряжения, мВ

±(0,05 • UycT+4)

Относительный уровень гармонических составляющих спектра синусоидального сигнала на выходе НЧГ, дБн, не более (при амплитуде выходного напряжения 1 В)

-40

Диапазон установки глубины внутренней АМ на выходе СВЧ, %: PLG06

PLG12, PLG20

от 1 до 96 от 1 до 70

Пределы допускаемой абсолютной погрешности установки глубины

внутренней АМ на выходе СВЧ 8Аам, %,

где Jam - установленное значение коэффициента АМ, %

±(5+0,1 •Аам)

Диапазон установки девиации внутренней ЧМ на выходе СВЧ, Гц, где/вых - установленное значение несущей частоты, МГц

от 0,0002/вых

до 0,1 '/вых

Пределы допускаемой основной абсолютной погрешности установки девиации внутренней ЧМ на выходе СВЧ 8Ачм, Гц***, где Ачм- установленное значение девиации частоты, Гц

±(2+0,1Ачм)

Пределы допускаемой дополнительной погрешности установки девиации внутренней ЧМ в диапазоне частот модулирующего сигнала свыше 20 кГц до 100 кГц, Гц,

где Ачм - установленное значение девиации частоты, Гц

±0,3 •Ачм

Диапазон установки девиации внутренней ФМ на выходе СВЧ, рад, где _/'вых - установленное значение несущей частоты, ГГц

от 0,002/вых до _ /вых

Пределы допускаемой основной абсолютной погрешности установки девиации внутренней ФМ на выходе СВЧ дАфм, рад****, где Афм - установленное значение девиации фазы, рад

±(0,002 0,1 •Афм)

Пределы допускаемой дополнительной погрешности установки девиации внутренней ФМ в диапазоне частот модулирующего сигнала свыше 20 кГц до 100 кГц, рад,

где Афм - установленное значение девиации фазы, рад

±0,3 •Афм

Ослабление уровня мощности на выходе СВЧ в паузе между импульсами при импульсной модуляции (ИМ), дБ, не менее

50

Время нарастания/спада радиоимпульса при ИМ на выходе СВЧ в

диапазоне частот сигнала f, нс, не более

25 МГц < f < 50 МГц

50 МГц < f < 100 МГц

100 МГц < f < 300 МГц

300 МГц < f

100

50

15

10

Примечания:

* - дБ относительно мощности сигнала на несущей частоте;

** - частота синусоидального выходного сигнала НЧГ/нчг рассчитывается, как/нчг=1 25000000/224, где i=1...671088. Соответственно, минимальный шаг перестройки по частоте равен 25000000/224 или 1.490116119384765625 Гц. PLG автоматически корректирует до ближайшего допустимого и выводит установленное значение частоты в соответствующее поле ПО;

*** при применении фильтра верхних частот демодулированного сигнала с частотой среза 50 Гц; ****при применении фильтра верхних частот демодулированного сигнала с частотой среза 300 Гц.

Частота, МГц

Спектральная плотность мощности фазовых шумов, дБн/Гц*, не более, при отстройке от несущей частоты

100 Гц

1 кГц

10 кГц

100 кГц

1 МГц

1 000

-73

-104

-114

-112

-125

3 000

-63

-94

-104

-102

-115

6 000

-57

-88

-98

-96

-108

12 000 (для PLG12 и PLG20)

-51

-82

-92

-90

-102

20 000 (для PLG20)

-46

-78

-89

-86

-98

* - Здесь дБн/Гц - дБ относительно уровня мощности колебания несущей частоты при измерении мощности фазовых шумов в полосе частот 1 Гц

Таблица 5 - Основные технические характеристики

Наименование характеристики

Значение

Дискретность установки частоты на выходе СВЧ, Гц

1

Дискретность установки мощности на выходе СВЧ, дБ

1

Форма сигнала на выходе НЧГ

синус, пила, треугольник, импульс, постоянное напряжение, шум

Тип соединителя выхода НЧГ по MIL-C-39012

MCX (розетка)

Источник АМ, ЧМ, ФМ

внешний или НЧГ

Форма модулирующего сигнала

определяется источником

Тип соединителя входа модуляции по MIL-C-39012

MCX (розетка)

Источник ИМ

внешний или внутренний

Тип соединителя входа ИМ по MIL-C-39012

MCX (розетка)

Тип соединителя порта опорного генератора по MIL-C-39012

MCX (розетка)

Тип соединителя питания и управления PLG по ГОСТ Р МЭК 62680-4-2015

USB 2.0 "Мини "B"

Время установления рабочего режима, ч, не более

0,5

Продолжительность непрерывной работы, ч, не менее

16

Габаритные размеры (длинахширинахвысота), мм, не более

130x65x25

Масса, кг, не более

0,32

Рабочие условия эксплуатации:

температура окружающей среды, °С;

относительная влажность воздуха при температуре плюс 25 °С, %; атмосферное давление, мм рт.ст.

от +5 до +50 от 40 до 85 от 537 до 800

Нормальные условия применения:

температура окружающей среды, °С;

относительная влажность воздуха при температуре плюс 25 °С, %; атмосферное давление, мм рт.ст.

от 20 до 30 от 40 до 80 от 537 до 800

Знак утверждения типа

наносится на лицевую сторону в левом верхнем углу (рисунки 1 - 5) способом металлографики и титульный лист руководства по эксплуатации (в правом верхнем углу) типографским способом.

Комплектность

Таблица 6 - Комплектность средства измерений

Наименование, тип

Обозначение

Кол-

во,

шт.

Примечание

Генератор сигналов PLG06-11F, PLG06-12F PLG12-11F, PLG12-12F PLG20-12F

ЖНКЮ.467875.028

ЖНКЮ.467875.039

ЖНКЮ.467875.042

1

Модификация определяется при заказе

Кабель USB 2.0 "Стандарт "А" - "Мини "B"

-

1

длина 1,2 м

Кабельная сборка

ЖНКЮ.685671.209-08

4

-

Переходы

коаксиальные

ПК2-18-11-11

ПК2-20-13-13

ПК2-18-11Р-13

ПК2-18-11-13

ПК2-18-11-13Р

ЖНКЮ.468562.011-02

ЖНКЮ.468562.018-02

ЖНКЮ.468562.014-01

ЖНКЮ.468562.012-03

ЖНКЮ.468562.013-03

1

1

1

1

1

Для модификаций: PLG06-11F, PLG12-11F PLG06-12F, PLG12-12F, PLG20-12F PLG06-12F, PLG12-12F, PLG20-12F PLG06-12F, PLG12-12F, PLG20-12F, PLG06-11F, PLG12-11F PLG06-11F, PLG12-11F

Ключи тарированные

КТ-2

КТ-4

ЖНКЮ.296442.001-01 ЖНКЮ.296442.001-03

1

1

Для модификаций: PLG06-12F, PLG12-12F, PLG20-12F PLG06-11F, PLG12-11F

Руководство по эксплуатации

ЖНКЮ.467875.028 РЭ

1

-

Формуляр

ЖНКЮ.467875.028 ФО ЖНКЮ.467875.039 ФО ЖНКЮ.467875.042 ФО

1

для PLG06-11F, PLG06-12F для PLG12-11F, PLG12-12F для PLG20-12F

Методика поверки

РТ-МП-7511-441-2020

1

-

Упаковка

ЖНКЮ.467986.005

ЖНКЮ.467986.005-01

1

Для модификаций: PLG06-11F, PLG12-11F PLG06-12F, PLG12-12F, PLG20-12F

Поверка

осуществляется по документу РТ-МП-7511-441-2020 «ГСИ. Генераторы сигналов PLG06, PLG12, PLG20. Методика поверки», утвержденному 12 августа 2020 года.

Основные средства поверки:

-    анализатор сигналов PSA E4448A с опциями 226 и 233 (регистрационный номер в Федеральном информационном фонде 39229-08);

-    частотомер универсальный CNT-90XL (регистрационный номер в Федеральном информационном фонде 41567-09);

-    ваттметр поглощаемой мощности с блоком измерительным N1913A (регистрационный номер в Федеральном информационном фонде 57386-14) и преобразователями измерительными Е9304А-Н18 (регистрационный номер в Федеральном информационном фонде 57387-14) и Е4413А (регистрационный номер в Федеральном информационном фонде 57163-14);

-    мультиметр цифровой 34410А (регистрационный номер в Федеральном информационном фонде 47717-11);

-    осциллограф TDS3032B (регистрационный номер в Федеральном информационном фонде 24021-02);

-    комплекты измерителей присоединительных размеров КИПР-11Р-11, КИПР-12Р-12, КИПР-13Р-13 (регистрационный номер в Федеральном информационном фонде 68805-17).

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится на лицевую панель генератора в соответствии с рисунками 1 -

5 и (или) на свидетельство о поверке.

Сведения о методах измерений

приведены в эксплуатационном документе.

Нормативные документы

ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия.

ЖНКЮ.467875.028 ТУ Генераторы сигналов PLG06, PLG12, PLG20. Технические

условия.

Приказ Росстандарта № 1621 от 31.07.2018 Об утверждении государственной поверочной схемы для средств измерений времени и частоты

Приказ Росстандарта № 3461 от 30.12.2019 Об утверждении государственной поверочной схемы для средств измерений мощности электромагнитных колебаний в диапазоне частот от 9 кГц до 37,5 ГГц

ГОСТ Р 8.607-2004 ГСИ. Государственная поверочная схема для средств измерений девиации частоты

ГОСТ Р 8.717-2010 ГСИ. Государственная поверочная схема для средств измерений коэффициента амплитудной модуляции высокочастотных колебаний
