| Номер в госреестре | 80596-20 |
| Наименование СИ | Толщиномеры покрытий |
| Обозначение типа СИ | В7-517, В7-527, В7-537, В7-557, В7-К2, В7-К3, В7-К4 |
| Изготовитель | Общество с ограниченной ответственностью "Восток-7" (ООО "Восток-7"), г. Москва |
| Год регистрации | 2020 |
| Срок свидетельства | 31.12.2025 |
| МПИ (интервал между поверками) | 1 год |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Толщиномеры покрытий В7 -517, В7-527, В7-537, В7-557, В7-К2, В7-К3, В7-К4 (далее -толщиномеры) предназначены для измерений толщины диэлектрических и токопроводящих покрытий, нанесенных на токопроводящие магнитные или немагнитные материалы основания.
Принцип действия толщиномеров основан на магнитоиндукционном методе и методе вихревых токов.
Толщиномеры состоят из электронного блока и преобразователя, преобразователь может быть интегрирован в корпус толщиномера.
Толщиномеры В7-517 применяются для измерений толщины немагнитных диэлектрических покрытий (с преобразователем типа F на магнитных основаниях и с преобразователем типа N на немагнитных основаниях).
Толщиномеры В7-527 и В7-537 применяются для измерений толщины немагнитных диэлектрических покрытий или проводящих немагнитных покрытий, нанесенных на ферромагнитное основание.
Толщиномеры В7-557 применяются для измерений толщины немагнитных диэлектрических покрытий как на магнитных, так и на немагнитных основаниях.
Толщиномеры В7-К2 применяются для измерений толщины непроводящих немагнитных покрытий на магнитном основании.
Толщиномеры В7-К3 применяются для измерений толщины токопроводящих (гальванических) покрытий на проводящем магнитном или немагнитном основании.
Толщиномеры В7-К4 применяются с разными преобразователями в зависимости от требований измерений:
- М120, М150, М215 - для измерений толщины непроводящих покрытий на магнитном или немагнитном основании;
- Н120, Н150, Н215 - для измерений толщины непроводящих покрытий на немагнитном основании.

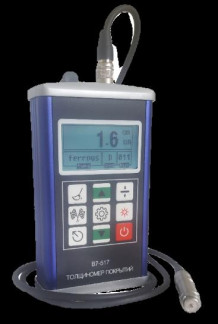

Общий вид толщиномеров представлен на рисунке 1.
Пломбирование толщиномеров не предусмотрено.
В толщиномерах установлено программное обеспечение, которое выполняет функции управления, настройки, сбора данных и визуализации результатов измерений.
Конструкция толщиномеров исключает возможность несанкционированного влияния на ПО и измерительную информацию.
Идентификационные данные ПО приведены в таблице 1.
Уровень защиты программного обеспечения толщиномеров соответствует уровню «низкий» в соответствии с Р 50.2.077-2014.
| Идентификационные данные (признаки) | Значение | ||||||
| В7-517 | В7-527 | В7-537 | В7-557 | В7-К2 | В7-К3 | В7-К4 | |
| Идентификационное наименование ПО | Coat.Thickness | В7-527 | В7-537 | - | В7-К2 | В7-К3 | В7-К4 |
| Номер версии (идентификационный номер) ПО | 3.12В и выше | 2.0 и выше | 5.03 и выше | 2.0 и выше | 1.4.6 и выше | 1.23.14 и выше | |
| Наименование характеристики | Значение |
| Диапазон измерений толщины покрытий, мкм | |
| - В7-517 | |
| • Базовый датчик F1/N1 | от 0 до 1250 |
| • Датчик F400 | от 0 до 400 |
| - В7-527 | |
| • Датчик МТ2-01 | от 5 до 2000 |
| • Датчик МТ20-01 | от 100 до 15000 |
| - В7-537 | |
| • Датчик МТ2-01 | от 5 до 2000 |
| • Датчик МТ20-01 | от 100 до 15000 |
| - В7-557 | от 0 до 1500 |
| - В7-К2 | от 10 до 2000 |
| - В7-К3 | от 0 до 100 |
| - В7-К4 | |
| • М120 | от 0 до 2000 |
| • Н120 | от 20 до 2000 |
| • М150, Н150 | от 100 до 5000 |
| • М215, Н215 | от 2000 до 15000 |
| Пределы допускаемой абсолютной погрешности измерений толщины, мкм | |
| - В7-517 | |
| • Базовый датчик F1/N1 • Датчик F400 - В7-527 | ± (0,01Н+5) ± (0,01Н+2) |
| • Датчик МТ2-01 | ± (0,03Н+1) |
| • Датчик МТ20-01 - В7-537 - В7-557 - В7-К2 - В7-К3 - В7-К4 | ± (0,03Н+10) ± (0,03Н+1,5) ± (0,03Н+1) ± (0,05Н+5) ±(0,03Н+1) ± (0,04Н+4) |
| Примечание: Н - измеренное значение толщины покрытий, мкм | |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Напряжение электрического питания, В | |
| - В7-517 (два элемента питания типа АА) | 1,5 |
| - В7-527 (два элемента питания типа А316) | 3 |
| - В7-537 (четыре элемента питания типа АА) | 6 |
| - В7-557 (два элемента питания типа ААА) | 1,5 |
| - В7-К2(два элемента питания типа ААА) | 1,5 |
| - В7-К3, В7-К4 | |
| • аккумуляторный блок | 2,4 |
| • от сети через блок питания | 5 |
| Габаритные размеры, мм, не более | |
| - длина | 120 |
| - ширина | 60 |
| - высота | 200 |
| Масса, кг, не более | 1 |
| Диапазон рабочих температур, оС - В7-517, В7-527, В7-537, В7-557 - В7-К2, В7-К3, В7-К4 | от 0 до +40 от +5 до +50 |
наносится на титульный лист руководства по эксплуатации методом печати.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Блок электронный с преобразователем | - | 1 шт. |
| Руководство по эксплуатации | - | 1 экз. |
| Методика поверки | МП 203-33-2020 | 1 экз. |
осуществляется по документу МП 203-33-2020 «ГСИ. Толщиномеры покрытий В7 -517, В7-527, В7-537, В7 -557, В7-К2, В7-К3, В7-К4. Методика поверки», утвержденному ФГУП «ВНИИМС»
31 июля 2020 г.
Основные средства поверки:
- Меры толщины покрытий НТП на МО (Рег. № 34825-07);
- Меры толщины покрытий ИТП (Рег. № 34825-07);
- Меры толщины покрытий МТ (Рег. № 50316-12).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых толщиномеров с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
приведены в эксплуатационном документе.
ТУ 26.51.66-002-11548758-19. Толщиномеры покрытий В7 -517, В7 -527, В7-537, В7-557, В7-К2, В7-К3, В7 -К4. Технические условия
| Зарегистрировано поверок | 429 |
| Поверителей | 31 |
| Актуальность данных | 20.11.2024 |
