| Номер в госреестре | 80599-20 |
| Наименование СИ | Блоки регистрации событий видеоаналитики, времени и местоположения |
| Обозначение типа СИ | Шаттл |
| Изготовитель | Общество с ограниченной ответственностью "Производственная компания "Дорожные системы" (ООО "ПКДС"), г. Москва; Общество с ограниченной ответственностью "СТАБКОМ" (ООО "СТАБКОМ"), г. Москва |
| Год регистрации | 2020 |
| Срок свидетельства | 31.12.2025 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Блоки регистрации событий видеоаналитики, времени и местоположения «Шаттл» (далее - блоки) предназначены для измерений текущих навигационных параметров по сигналам навигационных космических аппаратов глобальных навигационных спутниковых систем (далее - ГНСС) ГЛОНАСС и GPS, определения на их основе координат местоположения в системе координат WGS-84 и синхронизации внутренней шкалы времени с национальной шкалой координированного времени UTC(SU).
Принцип действия блоков основан на измерении псевдодальностей и доплеровских смещений частот по сигналам ГНСС ГЛОНАСС в частотном диапазоне L1, ГНСС GPS на частоте L1.
П р и м е ч а н и я
1 Параметры сигналов ГНСС согласно интерфейсного контрольного документа «ГЛОНАСС», редакция 5.1 от 2008; IS-GPS-200E от 08.06.2010.
2 Отслеживаются сигналы ГНСС в зоне видимости на углах возвышения более 5о относительно местного горизонта.
3 Условия эксплуатации в номинальной шумовой обстановке, которая не прерывает возможностей устройств к обнаружению и отслеживанию сигналов навигационных космических аппаратов.
Конструктивно блок представляет собой моноблочную конструкцию с устройством для крепления на стекло транспортного средства. В корпусе блока расположены плата навигационная, модем (для передачи данных по сетям стандарта 4G/LTE/WiFi), видеокамера и преобразователь питания.
Общий вид блока представлен на рисунке 1. Места нанесения знака утверждения типа и пломбировки от несанкционированного доступа приведены на рисунке 2.

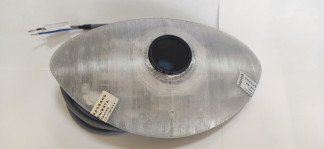

Рисунок 1 - Общий вид блока
Блоки работают под управлением специализированного программного обеспечения (далее - ПО).
Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные ПО
| Идентификационное данные (признаки) | Значение |
| Идентификационное наименование ПО | FrameRecorderWR |
| Номер версии (идентификационный номер ПО) | 1.0.2 |
| Цифровой идентификатор ПО (контрольная сумма) | dfd1dbb339253dab5946af535c95166b |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Пределы допускаемых абсолютных инструментальных погрешностей определения координат местоположения в диапазоне скоростей от 0 до 90 м/с при работе по сигналам ГЛОНАСС (L1, код СТ) и GPS (L1, код С/А) при геометрическом факторе (PDOP) не более 3, м | ±5 |
| Пределы допускаемой абсолютной инструментальной погрешности определения скорости в диапазоне скоростей от 0 до 90 м/с при работе по сигналам ГЛОНАСС (L1, код СТ) и GPS (L1, код С/А), м/с | ±0,1 |
| Пределы допускаемой абсолютной погрешности синхронизации внутренней шкалы времени с национальной шкалой координированного времени UTC(SU) при работе по сигналам ГЛОНАСС (L1, код СТ) и GPS (L1, код С/А), мс | ±30 |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Напряжение питания от сети постоянного тока, В | от 11 до 35 |
| Габаритные размеры блока, мм, не более | |
| длина | 184 |
| ширина | 101 |
| высота | 105 |
| Масса блока, кг, не более | 1,3 |
| Рабочие условия эксплуатации | |
| температура окружающего воздуха, °С | от -10 до +50 |
| относительная влажность окружающего воздуха при температуре 20 °C, %, не более | 80 |
наносится на титульный лист руководства по эксплуатации типографским способом, на корпус блока в виде наклейки.
Таблица 4 - Комплектность блока
| Наименование | Обозначение | Количество |
| 1 Блок регистрации событий видеоаналитики, времени и местоположения | «Шаттл» | 1 шт. |
| 2 Маска для крепления на стекло транспортного средства | ПКДС 61.001.501.020 | 1 шт. |
| 3 Кабель Jack-RS232-1PPS | ПКДС 61.001.404.020 | 1 шт. |
| 4 ПО мобильного блока «Шаттл» | - | 1 CD-диск |
| 5 Руководство по эксплуатации | РЭ 403366-001-31745739-2020 | 1 экз. |
| 6 Паспорт | ПС 403366-001-31745739-2020 | 1 экз. |
| 7 Методика поверки | 842-20-12МП | 1 экз. |
осуществляется по документу методика поверки 842-20-12 МП «ГСИ. Блоки регистрации событий видеоаналитики, времени и местоположения «Шаттл». Методика поверки», утвержденному ФГУП «ВНИИФТРИ» 27.10.2020.
Основные средства поверки:
- источник первичный точного времени УКУС-ПИ 02ДМ, регистрационный номер № 60738-15 в Федеральном информационном фонде;
- имитатор сигналов СН-3803М, регистрационный номер 54309-13 в Федеральном информационном фонде;
- частотомер универсальный CNT -90XL, регистрационный номер 41567-09 в Федеральном информационном фонде.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых блоков с требуемой точностью.
Знак поверки наносится на свидетельство о поверке в виде наклейки или оттиска повери-тельного клейма и (или) делается запись в паспорте, заверенная подписью поверителя и знаком поверки.
приведены в эксплуатационном документе
Приказ Росстандарта № 2831 от 29.12.2018 «Об утверждении Государственной поверочной схемы для координатно-временных измерений»
ТУ 403366-001-31745739-2020 Блоки регистрации событий видеоаналитики, времени и местоположения «Шаттл». Технические условия
