| Номер в госреестре | 80600-20 |
| Наименование СИ | Трансформаторы тока |
| Обозначение типа СИ | ТПФМ-10 |
| Изготовитель | Открытое акционерное общество высоковольтного оборудования "Электроаппарат" (ОАО ВО "Электроаппарат"), г. Санкт-Петербург |
| Год регистрации | 2020 |
| МПИ (интервал между поверками) | 4 года |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Трансформаторы тока ТПФМ-10 (далее по тексту - трансформаторы тока) предназначены для передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления в электрических цепях переменного тока промышленной частоты.
Принцип действия трансформаторов тока основан на явлении электромагнитной индукции переменного тока. Ток первичной обмотки трансформаторов тока создает переменный магнитный поток в магнитопроводе, вследствие чего во вторичной обмотке создается ток, пропорциональный первичному току.
Трансформаторы тока - высоковольтные, проходные, многовитковые, с фарфоровой изоляцией. Сердечники магнитопровода, собранные из пластин электротехнической стали, расположены на двух фарфоровых изоляторах. Изоляторы соединены между собою при помощи двух цоколей, к которым прикреплены крышки и головки, закрывающие торцы изоляторов.
Первичная обмотка расположена внутри изоляторов, и ее концы присоединены к контактным угольникам, закрепленным в головках.
Вторичная обмотка намотана на пластмассовых каркасах, укрепленных на сердечниках магнитопровода.
Магнитопровод и катушки вторичных обмоток закрыты металлическим кожухом с панелью, на которой расположены пластмассовая колодка с зажимами вторичных обмоток, маркировочная табличка, болт для заземления корпуса.

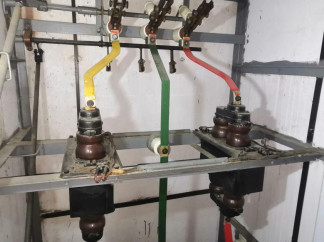

Общий вид средства измерений и схема пломбировки от несанкционированного доступа приведены на рисунке 1.
Рисунок 1 - Общий вид средства измерений и схема пломбировки от несанкционированного доступа
отсутствует.
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение для заводских номеров | ||
| 15910, 15338 | 21323, 21317 | 52897, 43849, 52818, 69740 | |
| Номинальное напряжение, кВ | 10 | 10 | 10 |
| Номинальный первичный ток 11ном, А | 50 | 200 | 200 |
| Номинальный вторичный ток 12ном, А | 5 | 5 | 5 |
| Номинальная частота £юм, Гц | 50 | 50 | 50 |
| Класс точности вторичных обмоток по ГОСТ 7746 для измерений и учета | 0,5 | 0,5 | 3 |
| Номинальная вторичная нагрузка (с коэффициентом мощности cos ф = 0,8), В-А | 15 | 15 | 30 |
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение |
| Условия эксплуатации: - температура окружающей среды, °С | от -40 до +35 |
наносится на титульный лист паспорта трансформатора тока типографским способом.
| Таблица 3 - Комплектность средства измерений | ||
| Наименование | Обозначение | Количество |
| Трансформатор тока | ТПФМ-10 | 8 шт. |
| Паспорт | ТПФМ-10 | 8 экз. |
осуществляется по документу ГОСТ 8.217-2003 «ГСИ. Трансформаторы тока. Методика поверки».
Основные средства поверки:
- трансформатор тока измерительный лабораторный ТТИ-5000.5 (регистрационный номер в Федеральном информационном фонде 27007-04);
- прибор сравнения КНТ-03 (регистрационный номер в Федеральном информационном фонде 24719-03);
- магазин нагрузок МР 3027 (регистрационный номер в Федеральном информационном фонде 34915-07).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки, в виде оттиска поверительного клейма, наносится на свидетельство о поверке.
отсутствуют.
Нормативные документы, устанавливающие требования к трансформаторам тока ТПФМ-10
ГОСТ 8.217-2003 ГСИ. Трансформаторы тока. Методика поверки
| Зарегистрировано поверок | 38 |
| Поверителей | 5 |
| Актуальность данных | 16.09.2024 |
