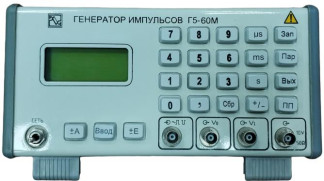

Генераторы импульсов Г5-60М, 80605-20

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

Г5-60М

Номер версии (идентификационный номер) ПО

не ниже v.1b

Цифровой идентификатор ПО

-

Наименование характеристики

Значение

1

2

Диапазон установки длительности основных импульсов, с

1010-9 до 9,999990

Дискретность установки длительности основных импульсов, нс:

в диапазоне от 10 до 999 нс в диапазоне от 1 до 9,990 мкс в диапазоне от 10 мкс до 9,999990 с

1

10

100

Пределы допускаемой основной абсолютной погрешности установки длительности основных импульсов т, нс: в диапазоне от 10 до 99 нс в диапазоне от 0,1 мкс до 9,999990 с

±(0,1т + 3) ±(1 10-6т + 10)

Максимальная амплитуда основных импульсов, В

10

Дискретность установки амплитуды основных импульсов, В

0,01

1

2

Пределы допускаемой основной абсолютной погрешности установки амплитуды основных импульсов в нормальных условиях на внешней согласованной нагрузке 50 Ом, мВ

±(0,03- Ии + 2)

Пределы допускаемой основной абсолютной погрешности установки уровня постоянного напряжения, эквивалентного амплитуде основных импульсов в нормальных условиях на внешней согласованной нагрузке 50 Ом, мВ:

-    для амплитуд от 1 до 10 В

-    при использовании внешних аттенюаторов

±(0,01Ип + 2)

± 0,03-Ип

Пределы допускаемой дополнительной абсолютной погрешности установки амплитуды основных импульсов в рабочих условиях на внешней согласованной нагрузке 50 Ом, мВ:

-    для амплитуд от 1 до 10 В

-    при использовании внешних аттенюаторов

±(0,03- Ии +10) ±0,045-Ии

Пределы допускаемой дополнительной абсолютной погрешности установки уровня постоянного напряжения, эквивалентного амплитуде основных импульсов, в рабочих условиях на внешней согласованной нагрузке 50 Ом, мВ:

-    для амплитуд от 1 до 10 В

-    при использовании внешних аттенюаторов

±(0,015Ип +10) ±0,045-Ип

Диапазон установки периода повторения основных импульсов при внутреннем запуске, мкс

от 0,1 до 10 106

Диапазон установки периода повторения пар основных импульсов при внутреннем запуске, мкс

от 0,2 до 10 106

Минимальная скважность пар основных импульсов в режиме парных импульсов не более

2

Минимальная пауза между импульсами в режиме парных импульсов не более, нс

т + 20

Дискретность установки периода повторения основных

0,1

импульсов Т, мкс

Пределы допускаемой основной абсолютной погрешности установки периода повторения основных импульсов Т, нс

±(110-6Т + 10)

Диапазон установки временного сдвига одинарного импульса относительно синхроимпульса V0, с

0 до 9,999990

Дискретность установки временного сдвига одинарного импульса относительно синхроимпульса V0, нс

100

Диапазон установки временного сдвига второго импульса относительно первого в режиме парных импульсов, с

0,110-6 до 9,999990

Дискретность установки временного сдвига второго импульса пары относительно первого, нс

100

Пределы допускаемой основной абсолютной погрешности установки временного сдвига одинарного импульса относительно синхроимпульса Vo, нс

±(110-6D + 10)

Пределы допускаемой основной абсолютной погрешности установки временного сдвига второго импульса пары относительно первого, нс

±(110-6D + 10)

Диапазон установки напряжения базового смещения на выходе, В

± 2

Дискретность установки напряжения базового смещения, мВ

100

1

2

Пределы допускаемой основной абсолютной погрешности установки напряжения базового смещения, мВ

±(0,015Исм + 10)

Длительность фронта и среза основных импульсов, нс, не более

10

Выбросы на вершине и в паузе основных импульсов, %, не более

1

Неравномерность вершины основных импульсов и исходного уровня в паузе (по истечение 40 нс), %, не более

1

где:

т - длительность основных импульсов, нс;

Ии - амплитуда импульсов, мВ;

ип - уровень постоянного напряжения, мВ;

Т - период повторения импульсов, нс;

D - временной сдвиг, нс;

Бп - временной сдвиг второго импульса пары относительно первого, нс Исм - напряжение базового смещения, мВ.

Наименование характеристики

Значение

Время непрерывной работы, ч, не менее

24

Наработка на отказ, ч, не менее

10 000

Напряжение питания от сети переменного тока, В

220±22

Частота питающей сети, Гц

50±0,5

Потребляемая мощность, ВА, не более

70

Габаритные размеры (длина х ширина х высота), мм, не более

320x255x140

Масса, кг, не более

5

Нормальные условия эксплуатации:

-    температура окружающего воздуха, °С

-    относительная влажность окружающего воздуха, %

-    атмосферное давление, кПа

от +15 до +25 от 30 до 80 от 84 до 106

Рабочие условия эксплуатации:

-    температура окружающего воздуха, °С

-    относительная влажность окружающего воздуха при температуре не более 25 °С, %, не более

-    атмосферное давление, кПа

от 0 до +40

90 % от 84 до 106,7

Условия хранения в отапливаемом хранилище:

-    температура окружающего воздуха, °С

-    относительная влажность окружающего воздуха при температуре 25 °С, %, не более

Условия хранения в неотапливаемом хранилище:

-    температура окружающего воздуха, °С

-    относительная влажность окружающего воздуха при температуре 25 °С, % не более

от +5 до +40 80

от -50 до +50 98

Условия транспортирования:

-    температура окружающего воздуха, °С

-    относительная влажность окружающего воздуха при температуре 25 °С, % не более

от -60 до +50 98

Наименование

Обозначение

Количество

Генератор импульсов Г5-60М

ТНЯИ.468784.003

1

Ящик укладочный для ЗИП в нем:

ШТ4.161.036-07

1

- вставки плавкие ВП 1-1 1,0 А-250 В

ОЮО.480.003 ТУ

4

ВП 1-2 0,5 А -250 В

4

ВП 1-2 1,0 А-250 В

2

ВП 1-2 2,0 А-250 В

2

- плата ремонтная

ТНЯИ.468363.007

1

- аттенюатор 1 20 dB

ЕХ2.727.195-02

1

- аттенюатор 2 40 dB

ЕХ2.727.213-02

1

- нагрузка 50 Ом

ЕХ2.727.197-01

2

- нагрузка №5

ЕХ2.243.048

1

- тройник НЧ

ШТ3.649.000

1

- кабель ВЧ №1

EX4.850.216

2

- кабель ВЧ №2

ЕХ4.850.213

2

- кабель ВЧ №4

EX4.850.215

3

Руководство по эксплуатации

ТНЯИ.468784.003 РЭ

1

Формуляр

ТНЯИ.468784.003 ФО

1

Методика поверки

РТ -МП-6624-441 -2020

1

Ящик укладочный

ЕХ4.161.209-04

1

Ящик упаковочный

ЕХ4.171.160

1
