Трансформаторы тока ТФЗМ, 80606-20

80606-20
Трансформаторы тока ТФЗМ (далее по тексту - трансформаторы тока) предназначены для передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления в электрических цепях переменного тока промышленной частоты.
Карточка СИ
Номер в госреестре 80606-20
Наименование СИ Трансформаторы тока
Обозначение типа СИ ТФЗМ
Изготовитель ПО "Запорожтрансформатор", Украина, г. Запорожье (изготовлены в 1982 - 1996 гг.)
Год регистрации 2020
МПИ (интервал между поверками) 4 года
Стоимость поверки Узнать стоимость
Описание типа скачать
Методика поверки скачать

Назначение

Трансформаторы тока ТФЗМ (далее по тексту - трансформаторы тока) предназначены для передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления в электрических цепях переменного тока промышленной частоты.

Описание

Принцип действия трансформаторов тока основан на явлении электромагнитной индукции переменного тока. Ток первичной обмотки трансформаторов тока создает переменный магнитный поток в магнитопроводе, вследствие чего во вторичной обмотке создается ток, пропорциональный первичному току.

Трансформаторы тока представляют собой опорную конструкцию. Выводы первичной обмотки расположены в верхней части трансформатора тока. Выводы вторичной обмотки расположены на корпусе трансформатора тока и закрываются защитной металлической крышкой с целью ограничения доступа к измерительной цепи.

Трансформаторы тока выпущены в следующих модификациях ТФЗМ 35А-У1, ТФЗМ 35А-ХЛ1, ТФЗМ 110Б-1 У1, ТФЗМ 110Б-11 У1, ТФЗМ 110Б-Ш У1, ТФЗМ 110Б-1У У1, которые отличаются друг от друга значениями номинального напряжения, номинального первичного и вторичного токов и номинальной вторичной нагрузки.

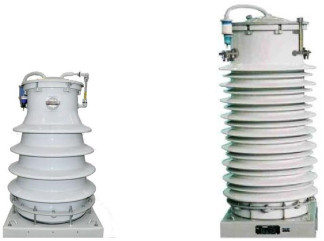

Общий вид средства измерений и схема пломбировки от несанкционированного доступа приведены на рисунке 1.

■ЯР

ТФЗМ 110Б-1 У1, ТФЗМ 110Б-II У1, ТФЗМ 110Б-Ш У1, ТФЗМ 110Б-1У У1

ТФЗМ 35А-У1, ТФЗМ 35А-ХЛ1,

Рисунок 1 - Общий вид средства измерений и схема пломбировки от несанкционированного доступа

Программное обеспечение

отсутствует.

Технические характеристики

Таблица 1 - Метрологические характеристики трансформаторов тока ТФЗМ 35А-У1

Наименование характеристики

Значение для заводского номера

36448

Номинальное напряжение, кВ

35

Номинальный первичный ток 11ном, А

200

Номинальный вторичный ток 12ном, А

5

Номинальная частота £юм, Гц

50

Класс точности вторичных обмоток по ГОСТ 7746 для измерений и учета

0,5

Номинальная вторичная нагрузка (с коэффициентом мощности cos ф = 0,8), В-А

50

Таблица 2 - Метрологические характеристики трансформаторов тока ТФЗМ 35А-ХЛ1

Наименование характеристики

Значение для заводских номеров

48961, 46966, 51910, 46941, 46952

Номинальное напряжение, кВ

35

Номинальный первичный ток 11ном, А

200

Номинальный вторичный ток 12ном, А

5

Номинальная частота £юм, Гц

50

Класс точности вторичных обмоток по ГОСТ 7746 для измерений и учета

0,5

Номинальная вторичная нагрузка (с коэффициентом мощности cos ф = 0,8), В-А

50

Наименование характеристики

Значение для заводских номеров

43565, 42836, 45791 АЗС, 45759 АЗС, 45097 АЗС, 58400, 58456, 58601

Номинальное напряжение, кВ

110

Номинальный первичный ток Гном, А

600

Номинальный вторичный ток Ьном, А

5

Номинальная частота £юм, Гц

50

Класс точности вторичных обмоток по ГОСТ 7746 для измерений и учета

0,5

Номинальная вторичная нагрузка (с коэффициентом мощности cos ф = 0,8), В-А

30

Таблица 4 - Метрологические характеристики трансформаторов тока ТФЗМ П0Б-П У1

Наименование характеристики

Значение для заводских номеров

11583,11570, 11526

10368, 10337, 10327, 10380, 10335, 10331

10277,

10334

Номинальное напряжение, кВ

110

110

110

Номинальный первичный ток 11ном, А

750

1000

1000

Номинальный вторичный ток 12ном, А

1

1

5

Номинальная частота £юм, Гц

50

50

50

Класс точности вторичных обмоток по ГОСТ 7746 для измерений и учета

0,5

0,5

0,5

Номинальная вторичная нагрузка (с коэффициентом мощности cos ф = 0,8), В-А

20

20

20

Таблица 5 - Метрологические характеристики трансформаторов тока ТФЗМ 110Б-Ш У1

Наименование характеристики

Значение для заводских номеров

4886, 807, 1046, 810, 805, 1077, 796, 813, 802, 812, 806, 798, 804, 1049, 1043, 1080, 1050, 1045, 1047, 5075, 8042, 7440

2267,

3071,

2264

10170,

10157,

10155

Номинальное напряжение, кВ

110

110

110

Номинальный первичный ток 11ном, А

1000

2000

2000

Номинальный вторичный ток 12ном, А

5

1

5

Номинальная частота £юм, Гц

50

50

50

Класс точности вторичных обмоток по ГОСТ 7746 для измерений и учета

0,5

0,5

0,5

Номинальная вторичная нагрузка (с коэффициентом мощности cos ф = 0,8), В-А

20

20

20

Таблица 6 - Метрологические характеристики трансформаторов тока ТФЗМ 110Б-1У У1

Наименование характеристики

Значение для заводских номеров

10573, 10789, 10843, 10859, 10794, 10851

Номинальное напряжение, кВ

110

Номинальный первичный ток 11ном, А

500

Номинальный вторичный ток 12ном, А

5

Номинальная частота £юм, Гц

50

Класс точности вторичных обмоток по ГОСТ 7746 для измерений и учета

0,5

Номинальная вторичная нагрузка (с коэффициентом мощности cos ф = 0,8), В-А

30

Наименование характеристики

Значение

Модификация трансформатора тока

ТФЗМ 35А-У1,

ТФЗМ 110Б-1 У1, ТФЗМ 110Б-11 У1, ТФЗМ 110Б-Ш У1, ТФЗМ 110Б-1У У1

ТФЗМ 35А-ХЛ1

Условия эксплуатации:

- температура окружающей среды, °С

от -45 до +40

от -60 до +40

Знак утверждения типа

наносится на титульный лист паспорта трансформатора тока типографским способом. Комплектность средства измерений

Таблица 8 - Комплектность средства измерений

Наименование

Обозначение

Количество

Трансформатор тока

ТФЗМ 35А-У1

1 шт.

Трансформатор тока

ТФЗМ 35А-ХЛ1

5 шт.

Трансформатор тока

ТФЗМ 110Б-1 У1

8 шт.

Трансформатор тока

ТФЗМ 110Б-11 У1

11 шт.

Трансформатор тока

ТФЗМ 110Б-Ш У1

28 шт.

Трансформатор тока

ТФЗМ 110Б-1У У1

6 шт.

Паспорт

ТФЗМ 35А-У1

1 экз.

Паспорт

ТФЗМ 35А-ХЛ1

5 экз.

Паспорт

ТФЗМ 110Б-1 У1

8 экз.

Паспорт

ТФЗМ 110Б-11 У1

11 экз.

Паспорт

ТФЗМ 110Б-Ш У1

28 экз.

Паспорт

ТФЗМ 110Б-1У У1

6 экз.

Поверка

осуществляется по документу ГОСТ 8.217-2003 «ГСИ. Трансформаторы тока. Методика поверки».

Основные средства поверки:

-    трансформатор тока измерительный лабораторный ТТИ-5000.5 (регистрационный номер в Федеральном информационном фонде 27007-04);

-    прибор сравнения КНТ-03 (регистрационный номер в Федеральном информационном фонде 24719-03);

-    магазин нагрузок МР 3027 (регистрационный номер в Федеральном информационном фонде 34915-07).

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится на свидетельство о поверке в виде оттиска поверительного

клейма.

Сведения о методах измерений

отсутствуют.

Нормативные документы, устанавливающие требования к трансформаторам тока ТФЗМ

80606-20
Номер в ГРСИ РФ:
80606-20
Производитель / заявитель:
ПО "Запорожтрансформатор", Украина, г. Запорожье (изготовлены в 1982 - 1996 гг.)
Год регистрации:
2020
