| Номер в госреестре | 80608-20 |
| Наименование СИ | Системы измерений длительности соединений |
| Обозначение типа СИ | Svetets SVM |
| Изготовитель | Общество с ограниченной ответственностью "Фирма "СВЕТЕЦ" (ООО "Фирма "СВЕТЕЦ"), Московская область, г. Электросталь |
| Год регистрации | 2020 |
| Срок свидетельства | 31.12.2025 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Системы измерений длительности соединений Svetets SVM (далее - СИДС) предназначены для измерений длительности телефонных соединений с целью получения исходных данных при учете объема оказанных услуг электросвязи операторами связи.
Принцип действия СИДС основан на формировании оборудованием для каждого телефонного соединения исходных данных для тарификации, содержащих время и дату начала телефонного соединения, а также его длительность. С использованием рабочего места оператора исходные данные для тарификации выводятся в виде учетного файла (CDR-файла), в котором фиксируются номера вызываемого и вызывающего абонента, дата и время начала, а также длительность телефонного соединения.
СИДС является виртуальной (функциональной) системой измерений длительности телефонных соединений оборудования с измерительными функциями:
- комбинированной автоматической телефонной станции «Svetets CSS»;
- телекоммуникационного и медиа сервера «Svetets TMS»,
версии ПО 5.0, реализованного с использованием технологий коммутации пакетов информации, поддерживающего протокол SIP, производства ООО "Фирма "СВЕТЕЦ", г. Электросталь.
СИДС не имеет выделенных блоков, плат или самостоятельных программ, а использует возможности и функции аппаратуры и программного обеспечения названного оборудования.
Конструктивно оборудование выполнено по модульному принципу. В качестве модулей используются аппаратно-программные компоненты доступа и сопряжения с сетями, построенными по технологиям с коммутацией каналов, а также специализированные сервера, на которых программно реализованы функции комбинированной автоматической телефонной станции или телекоммуникационного и медиа сервера, выполняющие, в том числе, функции систем измерения длительности соединений. Сервера размещаются в шкафу, двери которого блокируются от несанкционированного доступа замком. Таким образом, данный тип конструкции не предусматривает узлов регулировки и мест пломбирования СИ. На рисунке 2 изображено место блокировки дверей шкафа, исключающее возможность бесконтрольной выемки серверов.

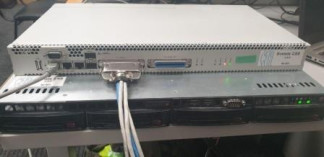

Внешний вид оборудования представлен на рисунке 1.
Место блокировки обозначено П и представлено на рисунке 2.
„ .. „ г Рисунок 2 - Общии вид оборудования с
Рисунок 1 - Общий вид оборудования J „
закрытой дверью
Программное обеспечение (ПО) встроенное, версии ПО 5, управляет функционированием оборудования.
Уровень защиты ПО и измерительной информации - высокий, в соответствии с пунктом 4.5 рекомендации по метрологии Р 50.2.077-2014.
Доступ к данным защищены системой паролей, интерфейс пользователя не позволяет вносить изменения в ПО и измеренные данные.
Конструкция оборудования исключает возможность несанкционированного влияния на ПО СИ и измерительную информацию.
Таблица 1 - Идентификационные данные ПО
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименовании ПО | Svetets SVM |
| Номер версии (идентификационный номер) ПО | 5 |
| Цифровой идентификатор ПО | ffb5fb5edd0cae807e60ddf0babcd1c8 |
Таблица 2 - Метрологические и технические характеристики
| Наименование характеристики | Значение |
| Пределы допускаемой абсолютной погрешности измерений длительности телефонных соединений в диапазоне от 1 до 3600 с, с | ±1 |
| Вероятность неправильного представления исходных данных для тарификации, не более | 0,0001 |
наносится на эксплуатационную документацию оборудования, в состав которого входит СИДС, типографским способом.
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| СИДС, в составе оборудования | - | 1 шт. |
| Руководство по эксплуатации | 5295-001-11773544-2019РЭ | 1 экз. |
| Методика поверки | 5295-001-11773544-2020МП | 1 экз. |
осуществляется по документу «ГСИ. Системы измерений длительности соединений Svetets SVM Методика поверки 5295-001-11773544-2020МП»,
утвержденному ООО «НТЦ СОТСБИ» 17 ноября 2020 г.
Основное средства поверки:
Формирователь - измеритель соединений универсальный СИГМА (регистрационный номер в Федеральном информационном фонде № 61022-15).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке в виде оттиска поверительного
клейма.
приведены в эксплуатационном документе.
Приказ Минкомсвязи РФ от 23.07.2015 № 277 «Обязательные метрологические требования к измерениям, относящимся к сфере государственного регулирования обеспечения единства измерений, в части компетенции Министерства связи и массовых коммуникаций Российской Федерации»
Государственная поверочная схема для средств измерений времени и частоты, утвержденная приказом Федерального агентства по техническому регулированию и метрологии от 31 июля 2018 г. № 1621
Технический регламент Таможенного союза ТР ТС 020/2011 «Электромагнитная совместимость технических средств»
Технический регламент Таможенного союза ТР ТС 004/2011 «О безопасности низковольтного оборудования»
Эксплуатационная документация изготовителя Технические условия ТУ 6651-010-87118026-2019
