| Номер в госреестре | 80636-20 |
| Наименование СИ | Вакуумметры тепловые |
| Обозначение типа СИ | VSP 3000, VACUU VIEW extended |
| Изготовитель | "VACUUBRAND GMBH + CO KG", Германия |
| Год регистрации | 2020 |
| Срок свидетельства | 31.12.2025 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Вакуумметры тепловые VSP 3000, VACUU VIEW extended предназначены для измерений абсолютного давления негорючих газов.
Принцип действия вакуумметров тепловых VSP 3000, VACUU VIEW extended основан на изменении теплопроводности газа под воздействием измеряемого абсолютного давления, что приводит к изменению температуры нити накала, которая является плечом измерительной мостовой схемы. Изменение сопротивления, вызванное изменением температуры, приводит к разбалансу моста, при этом возникает электрический сигнал пропорциональный абсолютному давлению. Аналоговый выходной сигнал преобразуется в цифровой выходной сигнал и передаётся по шине VACUUBUS к контроллеру CVC 3000, или VACUU SELECT, или дисплейному блоку DCP 3000, где он обрабатывается и отражается на дисплее.
Конструктивно вакуумметры тепловые VSP 3000, VACUU VIEW extended выполнены в виде единого корпуса, в который встроены датчик тепловой измерительный и электроника.
С вакуумметрами тепловыми VSP 3000, VACUU VIEW extended могут комплектоваться контроллерами CVC 3000 и VACUU SELECT, или дисплейным блоком DCP 3000. Управление работой в этом случае осуществляется с помощью контроллера или дисплейного блока. У вакуумметров тепловых VACUU VIEW extended информация об измерение абсолютного давления может отображаться на встроенном жидкокристаллическом дисплее, в этом случае управление работой осуществляется с помощью расположенной на нём клавиатуры.

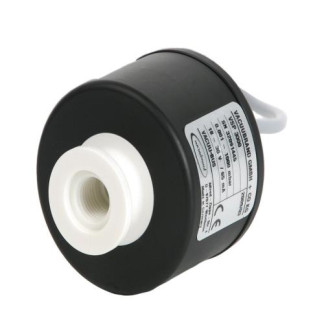

Общий вид вакуумметра теплового VSP 3000 представлен на рисунке 1. Общий вид вакуумметра теплового VACUU VIEW extended представлен на рисунке 2. Общий вид контроллера CVC 3000 представлен на рисунке 3. Общий вид дисплейного блока DCP 3000 представлен на рисунке 4. Общий вид контроллера VACUU SELECT представлен на рисунке 5.
Опломбирование вакуумметров тепловых VSP 3000, VACUU VIEW extended не предусмотрено.
Вакуумметры тепловые VSP 3000, VACUU VIEW extended оснащены встроенным ПО, обеспечивающим сбор, обработку, отображение данных на дисплее.
Идентификационные данные встроенного ПО вакуумметров тепловых приведены в таблицах 1 и 2.
Таблица 1 - Идентификационные данные встроенного программного обеспечения вакуумметра
теплового VSP 3000
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО: - в комплекте с дисплейным блоком DCP 3000 - в комплекте с контроллером CVC 3000 - в комплекте с контроллером VACUU SELECT | Firmware |
| Номер версии (идентификационный номер) ПО: - в комплекте с дисплейным блоком DCP 3000 - в комплекте с контроллером CVC 3000 - в комплекте с контроллером VACUU SELECT | не ниже V 2.1 не ниже V 2.0 не ниже V 1.06 |
| Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) | CS (Checksum) - контрольная сумма, определяемая через протокол передачи данных |
| Алгоритм вычисления цифрового идентификатора программного (контрольная сумма) | CRC 32 |
Таблица 2 - Идентификационные данные встроенного программного обеспечения вакуумметра теплового VACUU VIEW extended
| Идентификационные данные (признаки) | Значение |
| 1 | 2 |
| Идентификационное наименование ПО: - вакуумметра теплового VACUU VIEW extended - в комплекте с дисплейным блоком DCP 3000 - в комплекте с контроллером VACUU SELECT | Hardware Firmware |
| 1 | 2 |
| - в комплекте с контроллером CVC 3000 | - |
| Номер версии (идентификационный номер) ПО: - вакуумметра теплового VACUU VIEW extended - в комплекте с дисплейным блоком DCP 3000 - в комплекте с контроллером VACUU SELECT - в комплекте с контроллером CVC 3000 | не ниже V F.01 не ниже V 2.1 не ниже V 1.06 не ниже V 2.0 |
| Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) | CS (Checksum) - контрольная сумма, определяемая через протокол передачи данных |
| Алгоритм вычисления цифрового идентификатора программного (контрольная сумма) | CRC 32 |
Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.077-2014.
Метрологические характеристики вакуумметров тепловых VSP 3000 и VACUU VIEW extended приведены в таблицах 3 и 4 соответственно.
Таблица 3 - Метрологические характеристики вакуумметров тепловых VSP 3000
| Значение | |||
| Наименование характеристики | VSP 3000 в комплекте с дисплейным блоком DCP 3000 | VSP 3000 в комплекте с контроллером CVC 3000 | VSP 3000 в комплекте с контроллером VACUU SELECT |
| 1 | 2 | 3 | 4 |
| Диапазон измерений абсолютного | от 110-3 | от 110-3 | от 110-3 |
| давления, гПа | до 1,08103 | до 1,08103 | до 1,08103 |
| Пределы допускаемой относительной погрешности измерений абсолютного давления, %: - в диапазоне от 110-3 до 110-2 гПа включ. | ±30 | ±30 | ±30 |
| - в диапазоне св. 110-2 до 1101 гПа включ. | ±15 | ±15 | ±15 |
| - в диапазоне св.Г 101 до 1,08 103 гПа | ±30 | ±30 | |
| Пределы допускаемой абсолютной погрешности измерений абсолютного давления, гПа, в диапазоне св. 1101 до | - | - |
| 1,08 103 гПа | ±3 |
Продолжение таблицы 3
| 1 | 2 | 3 | 4 |
| Предельное допускаемое избыточное давление (перегрузка), гПа | 1500 | 1500 | 1500 |
Таблица 4 - Метрологические характеристики вакуумметров тепловых VACUU VIEW extended
| Значение | ||||
| Наименование характеристики | VACUU VIEW extended | VACUU VIEW extended в комплекте с дисплейным блоком DCP 3000 | VACUU VIEW extended в комплекте с контроллером VACUU SELECT | VACUU VIEW extended в комплекте с контроллером CVC 3000 |
| Диапазон измерений абсолютного | от 110-3 | от 110-3 | от 110-3 | от 110-3 |
| давления, гПа | до 1,08103 | до 1,08103 | до 1,08103 | до 1,08103 |
| Пределы допускаемой относительной погрешности измерений абсолютного давления, % - в диапазоне от 110-3 до 110-2 гПа включ. | ±30 | ±30 | ±30 | ±30 |
| - в диапазоне св. 110-2 до 1101 гПа включ. | ±15 | ±15 | ±15 | ±15 |
| - в диапазоне св. 1101 до 1,08 103 гПа | ±30 | ±30 | ||
| Пределы допускаемой абсолютной погрешности измерений абсолютного давления, гПа, в диапазоне св. 1101 до 1,08103 гПа | ±3 | ±3 | ||
| Предельное допускаемое избыточное давление (перегрузка), гПа | 1500 | 1500 | 1500 | 1500 |
Общие технические характеристики вакуумметров тепловых VSP 3000 и VACUU VIEW extended приведены в таблицах 5 и 6 соответственно.
| Значения | |||
| Идентификационное данные (признаки) программного обеспечения | VSP 3000 в комплекте с дисплейным блоком DCP 3000 | V SP 3000 в к о мплекте с контроллером CVC 3000 | V SP 3000 в к о мплекте с контроллером VACUU SELECT |
| Электрическое питание через сетевой адаптер: - напряжение постоянного тока, В, не | 24 | 24 | 24 |
| более - максимальный ток, А, не более | 1,25 | 1,25 | 1,25 |
| Потребляемая мощность, Вт, не более | 5,4 | 5,4 | 4,0 |
| Габаритные размеры, мм, не более: - вакуумметра теплового с малым | 60*58 | 60x58 | 60x58 |
| фланцем - вакуумметра теплового с насадкой | 60x97 | 60x97 | 60x97 |
| для шланга - дисплейного блока DCP 3000 | 138x124x115 | - | - |
| - контроллера | - | 115x146x143 | - |
| CVC 3000 - контроллера VACUU SELECT | 152x127x189 | ||
| Масса, кг, не более: - вакуумметра теплового с малым фланцем | 0,180 | 0,180 | 0,180 |
| - вакуумметра теплового с насадкой для шланга | 0,185 | 0,185 | 0,185 |
| - дисплейного блока DCP 3000 | 0,440 | - | - |
| - контроллера CVC 3000 | - | 0,760 | - |
| - контроллера VACUU SELECT | - | - | 2,000 |
| Условия эксплуатации: - температура окружающей среды, °С - относительная влажность, % - атмосферное давление, кПа | от +10 до +40 от 30 до 85 от 84 до 106,7 |
Таблица 6 - Общие технические характеристики вакуумметров тепловых VACUU VIEW extended
| Идентификационное данные (признаки) программного обеспечения | Значения | |||
| VACUU VIEW extended | VACUU VIEW extended в комплекте с дисплейным блоком DCP 3000 | VACUU VIEW extended в комплекте с контроллером VACUU SELECT | VACUU VIEW extended в комплекте с контроллером CVC 3000 | |
| 1 | 2 | 3 | 4 | 5 |
| Электрическое питание через сетевой | ||||
| адаптер: | ||||
| - напряжение пос- | ||||
| тоянного тока, В, не | ||||
| более | 24 | 24 | 24 | 24 |
Продолжение таблицы 6
| 1 | 2 | 3 | 4 | 5 |
| - максимальный ток, А, не более | 1,25 | 1,25 | 1,25 | 1,25 |
| Потребляемая мощность, Вт, не более | 4,0 | 4,0 | 4,0 | 4,0 |
| Габаритные размеры, мм, не более: - вакуумметра теплового | 103x62x50 | 103x62x50 | 103x62x50 | 103x62x50 |
| - дисплейного блока DCP 3000 | _ | 138x124x115 | - | - |
| - контроллера CVC 300 | 115x146x143 | |||
| - контроллера VACUU SELECT | 152x127x189 | |||
| Масса, кг, не более: - вакуумметра теплового | 0,190 | 0,190 | 0,190 | 0,190 |
| - дисплейного блока DCP 3000 | - | 0,440 | - | - |
| - контроллера CVC 3000 | 0,760 | |||
| - контроллера VACUU SELECT | 2,000 | |||
| Условия эксплуатации: - температура окружающей среды, °С - относительная влажность, % - атмосферное давление, кПа | от +10 до +40 от 30 до 85 от 84 до 106,7 | |||
наносится типографским способом в верхнем правом углу титульного листа руководства по эксплуатации, а также на маркировочной табличке, расположенной на боковой поверхности корпуса, методом диффузионной фотохимии.
Таблица 7 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| 1 | 2 | 3 |
| Вакуумметр тепловой | VACUU VIEW extended или VSP 3000 | 1 шт. (в зависимости |
| от заказа) | ||
| Дисплейный блок и/или Контроллер | DCP 3000 CVC 3000 или VACUU SELECT | по заказу |
| Шина VACUU-BUS | - | по заказу |
| Штуцер с внешней резьбой | - | 1 шт. |
Продолжение таблицы 7
| 1 | 2 | 3 |
| Уплотнительное кольцо | - | 1 шт. |
| Блок питания | - | 1 шт. |
| Инструкция по эксплуатации | - | 1 экз. |
| Методика поверки | РТ-МП-7420-443-2020 | 1 экз. |
осуществляется по документу РТ-МП-7420-443-2020 "ГСИ. Вакуумметры тепловые VSP 3000, VACUU VIEW extended. Методика поверки", утверждённому ФБУ «Ростест-Москва» 14 мая 2020 г.
Основные средства поверки:
установка вакуумметрическая эталонная 2-го разряда ВАТТ УВЭ-3 c диапазоном измерения абсолютного давления от 110-5 до 1103 Па, с допускаемой относительной погрешностью ±10 % в диапазоне от 110-2 до 1103 Па и ±15 % в диапазоне от 110-5 до 110-2 Па (регистрационный номер в Федеральном информационном фонде 53639-13);
калибратор-контроллер давления PPC4-A100Ks c диапазоном измерения и воспроизведения абсолютного давления до 110 кПа, с допускаемой относительной погрешностью ±0,01 % от диапазона, в режиме измерений давления и ±0,011 % от диапазона, в режиме воспроизведения давления (регистрационный номер в Федеральном информационном фонде 27758-08).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке в виде оттиска поверительного
клейма.
приведены в эксплуатационном документе.
ГОСТ 8.107-81 ГСИ. Государственный специальный эталон и государственная общесоюзная поверочная схема для средств измерений абсолютного давления в диапазоне 110-8 - 1103 Па
Приказ Росстандарта от 06 декабря 2020 г. № 2900 Об утверждении государственной поверочной схемы для средств измерений абсолютного давления в диапазоне 110-1 - 1106 Па Техническая документация изготовителя «VACUUBRAND GMBH + CO KG».
