| Номер в госреестре | 80638-20 |
| Наименование СИ | Цилиндры мерные классов А и В |
| Обозначение типа СИ | BRAND |
| Изготовитель | "BRAND GMBH + CO KG", Германия |
| Год регистрации | 2020 |
| Срок свидетельства | 31.12.2025 |
| МПИ (интервал между поверками) | Первичная поверка при вводе в эксплуатацию |
| Описание типа | скачать |
| Методика поверки | скачать |
Цилиндры мерные классов А и В BRAND (далее - цилиндры) предназначены для измерений объемов жидкостей.
Принцип действия цилиндров основан на заполнении его измеряемой жидкостью до отметки по шкале, соответствующей вместимости, и сливе измеренного объема жидкости. Определение объема происходит по нижнему краю мениска.
Цилиндры вымеряют на наливной объем при температуре 20 оС.
Цилиндры представляют собой градуированные сосуды цилиндрической формы, по всей длине которых нанесена шкала с оцифрованными отметками, с носиком или конусной горловиной под пробку, изготовленные из стекла или пластмассы. Носики цилиндров симметричной формы, обеспечивающие слив жидкости без подтекания.
Цилиндры различаются номинальной вместимостью.
Цилиндры мерные стеклянные класса А выпускаются в сериях BLAUBRAND, BLAUBRAND USP, BLAUBRAND ETERNA на стеклянном шестиугольном основании, отличающиеся способом нанесения градуировочной шкалы. Цилиндры серии BLAUBRAND USP отличаются пределом допускаемой абсолютной погрешности. Оцифровка на шкалах цилиндров класса А серий BLAUBRAND, BLAUBRAND USP нанесена снизу вверх над соответствующими отметками высококонтрастной синей эмалью. Оцифровка на шкалах цилиндров класса А серий BLAUBRAND ETERNA нанесена коричневой эмалью.
Цилиндры мерные стеклянные класса В выпускают в сериях SILBERBRAND и SILBERBRAND ETERNA, на стеклянном шестиугольном основании, отличающиеся высоким или низким исполнением. Оцифровка на шкалах цилиндров класса В SILBERBRAND нанесена снизу вверх над соответствующими отметками белой эмалью. Оцифровка на шкалах цилиндров класса В SILBERBRAND ETERNA нанесена снизу вверх над соответствующими отметками коричневой эмалью.
Цилиндры мерные для смешивания класса А BLAUBRAND и класса В SILBERBRAND ETERNA изготавливают из стекла, имеют горловину под шлиф и пробку из полипропилена.
Цилиндры мерные пластиковые класса А в высоком исполнении изготавливают из полиметилпентена (PMP, ПМП).
Цилиндры мерные пластиковые класса В в высоком исполнении изготавливают из полипропилена (РР, ПП) или из ПМП.
Цилиндры мерные пластиковые В класса в низком исполнении изготавливают из ПП.
Оцифровка на шкалах цилиндров мерных пластиковых класса А из ПМП нанесена снизу вверх над соответствующими отметками синей эмалью.
Оцифровка на шкалах цилиндров мерных пластиковых класса В нанесена снизу вверх над соответствующими отметками синей эмалью или бесцветной рельефной градуировкой.
Цилиндры имеют маркировку класса А и В, что соответствует 1 и 2 классам точности по ГОСТ 1770-74.
а б в г д е ж

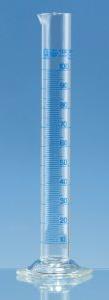

Рисунок 1 - Общий вид цилиндров: а - серия BLAUBRAND и BLAUBRAND USP в высоком исполнении; б - серия BLAUBRAND ETERNA в высоком исполнении; в - серия SILBERBRAND в высоком исполнении; г - серия SILBERBRAND ETERNA в низком исполнении; д - цилиндр из пластмассы в высоком исполнении; е - цилиндр из пластмассы в низком исполнении, ж - цилиндр для смешивания BLAUBRAND в высоком исполнении Пломбирование цилиндров не предусмотрено.
На цилиндрах в общем случае нанесены следующие надписи:
- значение номинальной вместимости;
- единица вместимости;
- класс точности;
- стандартная температура;
- знак или марка изготовителя.
отсутствует.
Таблица 1 - Метрологические и основные технические характеристики цилиндров мерных в высоком исполнении
| Номинальная вместимость, мл | Цена наименьшего деления шкалы, мл | Высота, не более, мм | Пределы допускаемой абсолютной погрешности номинальной вместимости, мл, для класса и серии цилиндров: | ||
| класс A серии BLAUBRAND и BLAUBRAND ETERNA | класс A серии BLAUBRAND USP | класс B серии SILBERBRAND и SILBERBRAND ETERNA | |||
| 5 | 0,1 | 115 | ±0,05 | ±0,05 | ±0,08 |
| 10 | 0,2 | 140 | ±0,10 | ±0,10 | ±0,15 |
| 25 | 0,5 | 170 | ±0,25 | ±0,17 | ±0,4 |
| 50 | 1 | 200 | ±0,5 | ±0,25 | ±0,8 |
| 100 | 1 | 260 | ±0,5 | ±0,5 | ±0,8 |
| 250 | 2 | 335 | ±1,0 | ±1,0 | ±1,5 |
| 500 | 5 | 365 | ±2,5 | ±2,0 | ±4 |
| 1000 | 10 | 465 | ±5 | ±3,0 | ±8 |
| 2000 | 20 | 505 | ±10 | ±6,0 | ±15 |
Таблица 2 - Метрологические и основные технические характеристики цилиндров мерных в низком исполнении
| Номинальная вместимость, мл | Цена наименьшего деления шкалы, мл | Высота, не более, мм | Пределы допускаемой абсолютной погрешности номинальной вместимости, мл, для класса и серии цилиндров: |
| класс B серии SILBERBRAND ETERNA | |||
| 10 | 1 | 90 | ±0,3 |
| 25 | 1 | 115 | ±0,5 |
| 50 | 2 | 145 | ±1 |
| 100 | 2 | 165 | ±1 |
| 250 | 5 | 195 | ±2 |
| 500 | 10 | 250 | ±5 |
| 1000 | 20 | 285 | ±10 |
| 2000 | 50 | 340 | ±20 |
Таблица 3 - Метрологические и основные технические характеристики цилиндров мерных для смешивания в высоком исполнении_
| Номинальная вместимость, мл | Цена наименьшего деления шкалы, мл | Высота, не более, мм | Обозначение конуса | Пределы допускаемой абсолютной погрешности номинальной вместимости, мл, для класса и серии цилиндров: | |
| Класс А серия BLAUBRAND | Класс В серия SILBERBRAND ETERNA | ||||
| 10 | 0,2 | 160 | 10/19 | ±0,1 | ±0,15 |
| 25 | 0,5 | 190 | 14/23 | ±0,25 | ±0,4 |
| 50 | 1 | 220 | 19/26 | ±0,5 | ±0,8 |
| 100 | 1 | 285 | 24/29 | ±0,5 | ±0,8 |
| 250 | 2 | 350 | 29/32 | ±1,0 | ±1,5 |
| 500 | 5 | 395 | 34/35 | ±2,5 | ±4 |
| 1000 | 10 | 500 | 45/40 | ±5 | ±8 |
| Номинальная вместимость, мл | Цена наименьшего деления шкалы, мл | Высота, не более, мм | Пределы допускаемой абсолютной погрешности номинальной вместимости, мл, для класса и серии цилиндров: | ||
| класса А из ПМП | класса В из ПМП с синим цветом шкалы и с рельефной градуировкой | класса В из ПП с синим цветом шкалы и с рельефной градуировкой | |||
| 10 | 0,2 | 145 | ±0,10 | ±0,20 | ±0,20 |
| 25 | 0,5 | 170 | ±0,25 | ±0,5 | ±0,5 |
| 50 | 1 | 200 | ±0,5 | ±1,0 | ±1,0 |
| 100 | 1 | 250 | ±0,5 | ±1,0 | ±1,0 |
| 250 | 2 | 315 | ±1,0 | ±2,0 | ±2,0 |
| 500 | 5 | 360 | ±2,5 | ±5 | ±5 |
| 1000 | 10 | 440 | ±5 | ±10 | ±10 |
| 2000 | 20 | 535 | ±10 | ±20 | ±20 |
Таблица 5 - Метрологические и основные технические характеристики цилиндров мерных пластиковых в низком исполнении
| Номинальная вместимость, мл | Цена наименьшего деления шкалы, мл | Пределы допускаемой абсолютной погрешности номинальной вместимости, мл, для класса и серии цилиндров: |
| класс В из ПП | ||
| 25 | 0,5 | ±0,5 |
| 50 | 1 | ±1,0 |
| 100 | 2 | ±2,0 |
| 250 | 5 | ±5 |
| 500 | 10 | ±10 |
| 1000 | 20 | ±20 |
наносится на паспорт типографским способом. Комплектность средства измерений
| Таблица 6 - Комплектность цилинд | ров мерных классов А и В BRAND | |
| Наименование | Обозначение | Кол-во |
| Цилиндр | - | 1 шт. |
| Коробка упаковочная | - | 1 шт. |
| Паспорт | - | 1 экз. |
осуществляется по документу МП 2301-0194-2020 «ГСИ. Цилиндры мерные классов А и В BRAND. Методика поверки», утвержденному ФГУП «ВНИИМ им. Д.И. Менделеева»
17.08.2020 г.
Основные средства поверки:
- образцовые меры вместимости 1-го разряда (пипетки или бюретки) по ГОСТ 8.100-73 или эталоны и средства измерений, заимствованные из других поверочных схем, в соответствии с Государственной поверочной схемой для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости по Приказу Росстандарта от 07 февраля 2018 г. № 256 (весы неавтоматического действия по ГОСТ OIML R76-1-2011 специального, высокого классов точности);
- вода дистиллированная по ГОСТ 6709-72.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на паспорт изделия при первичной поверке.
приведены в эксплуатационном документе.
ГОСТ 1770-74 (ИСО 1042-83, ИСО 4788-80) Посуда мерная лабораторная стеклянная. Колбы, мензурки, колбы, пробирки. Общие технические условия (с Изменениями N 1-10)
Приказ Росстандарта от 07 февраля 2018 г. № 256 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости»
Техническая документация «BRAND GMBH + CO KG», Германия
