| Номер в госреестре | 80639-20 |
| Наименование СИ | Колбы мерные классов А и В |
| Обозначение типа СИ | BRAND |
| Изготовитель | "BRAND GMBH + CO KG", Германия |
| Год регистрации | 2020 |
| Срок свидетельства | 31.12.2025 |
| МПИ (интервал между поверками) | Первичная поверка при вводе в эксплуатацию |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Колбы мерные классов А и В BRAND (далее - колбы) предназначены для измерений объемов жидкостей.
Принцип действия колб основан на заполнении их измеряемой жидкостью до отметки по шкале, соответствующей вместимости и сливе измеренного объема жидкости. Определение объема происходит по нижнему краю мениска.
Колбы вымеряют на наливной объем при температуре 20 оС.
Колбы представляют собой стеклянные ёмкости сферической или конической формы с плоским или незначительно вогнутым дном, с одной отметкой, с длинной цилиндрической горловиной, изготовленные из низко щелочного боросиликатного стекала 3.3 (стандарт ISO 3585) или из пластмассы (полипропилена (РР, ПП), полиметилпентена (РМР, ПМП), перфторированного сополимера (PFA, ПФА). Стекло может быть прозрачным неокрашенным или прозрачным с янтарным оттенком. Колбы могут изготавливаться с рантом на горловине или с пришлифованными стеклянными или пластмассовыми взаимозаменяемыми пробками. Колбы из пластмассы также могут изготавливаться с резьбой на горловине под завинчивающуюся крышку. Колбы из стекла могут покрываться снаружи тонким слоем пластика.
Колбы стеклянные класса А выпускают в сериях BLAUBRAND, BLAUBRAND USP, BLAUBRAND ETERNA, BLAUBRAND PURprotect.
При изготовлении колб серий BLAUBRAND, BLAUBRAND USP, BLAUBRAND PURprotect отметка и маркировка наносятся высококонтрастной синей эмалью для колб из прозрачного неокрашенного стекла и белой эмалью для колб с янтарным оттенком. При изготовлении колб серии BLAUBRAND ETERNA отметка и маркировка наносятся коричневой эмалью.
Колбы серии BLAUBRAND USP отличаются от других серий пределами допускаемой погрешности.
Колбы серии BLAUBRAND PURprotect покрыты полимерным покрытием, которое удерживает осколки, если колба разобьётся.
Колбы стеклянные класса В выпускают в серии SILBERBRAND. При изготовлении колб серии SILBERBRAND отметка и маркировка наносятся высококонтрастной белой эмалью.
Колбы пластиковые могут изготавливаться как класса А, так и класса В.
Колбы из ПФА изготавливаются классом точности А, имеют горловину с резьбой под завинчивающуюся крышку ПФА с уплотнителем, выдерживают автоклавирование при температуре 121 оС.
Колбы из ПМП имеют горловину под шлиф и пробку из 1111, выдерживают автоклавирование при температуре 121 оС, изготавливаются класса А и класса В. Колбы из 11 имеют горловину под шлиф и пробку из 11, изготавливаются класса В.
Колбы имеют маркировку классов А и В, что соответствует 1 и 2 классам точности по ГОСТ 1770-74.

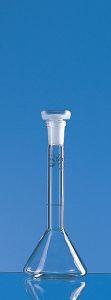

Рисунок 1 - Общий вид колб: а, б - серия BLAUBRAND конической формы с пробкой из ПП, со стеклянной пробкой; в - серия BLAUBRAND с рантом; г - серии BLAUBRAND, BLAUBRAND USP, BLAUBRAND PUR protect с пробкой из ПП; д - серии BLAUBRAND, BLAUBRAND USP со стеклянной пробкой; е, ж - серии BLAUBRAND, BLAUBRAND USP из темного стекла с пробкой из ПП, со стеклянной пробкой ; з - серия BLAUBRAND ETERNA с пробкой из ПП ; и - серия SILBERBRAND с пробкой из ПП; к - пластиковая с завинчивающейся крышкой; л - пластиковая с пластиковой пробкой
Пломбирование колб не предусмотрено.
На колбах в общем случае нанесены следующие надписи:
значение номинальной вместимости;
единица вместимости;
класс точности;
стандартная температура;
знак или марка изготовителя.
отсутствует.
| Номинальная вместимость, мл | Диаметр шара колбы, мм | Высота, мм | Обозначение конуса | Размер конуса, мм | Пределы допускаемой абсолютной погрешности номинальной вместимости, мл |
| 1 | 13 | 65 | 7/16 | 7±1 | ±0,025 |
| 2 | 17 | 70 | 7/16 | 7±1 | ±0,025 |
| 5 | 22 | 70 | 7/16 | 7±1 | ±0,025 |
| 10 | 27 | 90 | 10/19 | 9±1 | ±0,04 |
| 20 | 39 | 110 | 10/19 | 9±1 | ±0,04 |
| 25 | 40 | 110 | 10/19 | 9±1 | ±0,04 |
| 50 | 50 | 140 | 12/21 | 11±1 | ±0,06 |
Таблица 2 - Метрологические характеристики колб сферической формы с горловиной под шлиф _
| Номинальная вместимость, мл | Пределы допускаемой абсолютной погрешности номинальной вместимости, мл, для серий колб | ||||
| BLAUBRAND из светлого и темного стекла, с 1111 пробкой или стеклянной пробкой класса А | BLAUBRAND ETERNA класса А | BLAUBRAND PURprotect класса А | BLAUBRAND USP из светлого и темного стекла, с 1111 пробкой или стеклянной пробкой классаА | SILBERBRAND с 11 пробкой класса В | |
| 5 | — | — | — | ±0,02 | — |
| 5 | ±0,04 | ±0,04 | — | — | — |
| 10 | ±0,025 | — | — | — | — |
| 10 | — | — | — | ±0,02 | — |
| 10 | ±0,04 | ±0,04 | — | — | ±0,06 |
| 20 | — | — | — | ±0,02 | — |
| 20 | ±0,04 | ±0,04 | — | ±0,02 | — |
| 20 | ±0,06 | ±0,06 | — | — | — |
| 25 | ±0,04 | ±0,04 | — | ±0,03 | ±0,06 |
| 25 | ±0,06 | ±0,06 | — | — | — |
| 50 | ±0,06 | ±0,06 | — | ±0,05 | ±0,09 |
| 50 | ±0,10 | ±0,10 | ±0,10 | — | — |
| 100 | ±0,10 | — | — | — | — |
| 100 | ±0,10 | ±0,10 | ±0,10 | ±0,08 | ±0,15 |
| 150 | ±0,15 | ±0,15 | — | — | — |
| 200 | ±0,15 | ±0,15 | ±0,15 | ±0,10 | ±0,25 |
| 250 | ±0,15 | ±0,15 | ±0,15 | ±0,12 | ±0,25 |
горловиной под шлиф
| Номинальная вместимость, мл | Пределы допускаемой абсолютной погрешности номинальной вместимости, мл, для серий колб | ||||
| BLAUBRAND из светлого и темного стекла, с ПП пробкой или стеклянной пробкой класса А | BLAUBRAND ETERNA класса А | BLAUBRAND PURprotect класса А | BLAUBRAND USP из светлого и темного стекла, с ПП пробкой или стеклянной пробкой класса А | SILBERBRAND с ПП пробкой класса В | |
| 500 | ±0,25 | ±0,25 | ±0,25 | ±0,20 | ±0,40 |
| 1000 | ±0,40 | ±0,40 | ±0,40 | ±0,30 | ±0,60 |
| 1000 | ±0,60 | — | — | — | — |
| 2000 | ±0,60 | ±0,60 | — | ±0,50 | ±0,90 |
| 5000 | ±1,2 | — | — | — | ±1,8 |
| 10000 | ±2,0 | — | — | — | — |
Таблица 3 - Основные технические характеристики колб сферической формы с горловиной под шлиф класса А серий BLAUBRAND, BLAUBRAND ETERNA, BLAUBRAND
| Номинальная вместимость, мл | Диаметр шара колбы, мм | Высота, мм | Обозначение конуса | Размер конуса, мм |
| 5 | 22 | 70 | 10/19 | 7±1 |
| 5 | 22 | 70 | 10/19 | 9±1 |
| 10 | 27 | 90 | 7/16 | 7±1 |
| 10 | 27 | 90 | 10/19 | 7±1 |
| 10 | 27 | 90 | 10/19 | 9±1 |
| 20 | 39 | 110 | 10/19 | 7±1 |
| 20 | 39 | 110 | 10/19 | 9±1 |
| 20 | 39 | 105 | 12/21 | 11±1 |
| 25 | 40 | 110 | 10/19 | 9±1 |
| 25 | 40 | 110 | 12/21 | 11±1 |
| 50 | 50 | 140 | 12/21 | 11±1 |
| 50 | 50 | 140 | 14/23 | 13±1 |
| 100 | 60 | 170 | 12/21 | 13±1 |
| 100 | 60 | 170 | 14/23 | 13±1 |
| 150 | 68 | 190 | 14/23 | 15,5±1,5 |
| 200 | 75 | 210 | 14/23 | 15,5±1,5 |
| 250 | 80 | 220 | 14/23 | 15,5±1,5 |
| 500 | 100 | 260 | 19/26 | 19±2 |
| 1000 | 125 | 300 | 24/29 | 23±2 |
| 1000 | 125 | 300 | 29/32 | 27,5±2.5 |
| 2000 | 160 | 370 | 29/32 | 27,5±2.5 |
| 5000 | 215 | 475 | 34/35 | 38±3 |
| 10000 | 270 | 570 | 45/40 | 48±4 |
Таблица 4 - Метрологические и основные технические характеристики колб класса А серии BLAUBRAND сферической формы с рантом на горловине_
| Номинальная вместимость, мл | Диаметр шара колбы, мм | Высота, мм | Пределы допускаемой абсолютной погрешности номинальной вместимости, мл |
| 10 | 27 | 90 | ±0,04 |
| 20 | 39 | 110 | ±0,04 |
| 25 | 40 | 110 | ±0,04 |
| 50 | 50 | 140 | ±0,06 |
| 100 | 60 | 170 | ±0,1 |
| 200 | 75 | 210 | ±0,15 |
| 250 | 80 | 220 | ±0,15 |
| 500 | 100 | 260 | ±0,25 |
| 1000 | 125 | 300 | ±0,4 |
Таблица 5 - Метрологические и основные технические характеристики колб из ПФА класса А с резьбой на горловине под завинчивающуюся пробку_
| Номинальная вместимость, мл | Диаметр шара колбы, мм | Высота, мм | Обозначение размера резьбы | Диаметр резьбы, мм | Пределы допускаемой абсолютной погрешности номинальной вместимости, мл |
| 10 | 30 | 90 | GL 18 | 18 | ±0,04 |
| 25 | 40 | 110 | GL 18 | 18 | ±0,04 |
| 50 | 50 | 140 | GL 18 | 18 | ±0,06 |
| 100 | 60 | 165 | GL 18 | 18 | ±0,1 |
| 250 | 80 | 225 | GL 25 | 25 | ±0,15 |
| 500 | 105 | 265 | GL 25 | 25 | ±0,25 |
Таблица 6 - Метрологические и основные технические характеристики пластиковых колб с пластиковой пробкой_
| Номинальная вместимость, мл | Диаметр шара колбы, мм | Вы сота, мм | Обозна чение конуса | Размер конуса, мм | Пределы допускаемой абсолютной погрешности номинальной вместимости, мл | ||
| Колбы из ПМП класса A | Колбы из ПМП класса B | Колбы из ПП класса B | |||||
| 10 | 30 | 90 | 10/19 | 9±1 | ±0,04 | ±0,08 | ±0,08 |
| 25 | 40 | 110 | 10/19 | 9±1 | ±0,04 | ±0,08 | ±0,08 |
| 50 | 50 | 140 | 12/21 | 11±1 | ±0,06 | ±0,12 | ±0,12 |
| 100 | 60 | 165 | 14/23 | 13±1 | ±0,1 | ±0,2 | ±0,2 |
| 250 | 80 | 225 | 19/26 | 15,5±1,5 | ±0,15 | ±0,3 | ±0,3 |
| 500 | 105 | 265 | 19/26 | 19±2 | ±0,25 | ±0,5 | ±0,5 |
| 1000 | 125 | 300 | 24/29 | 23±2 | ±0,4 | ±0,8 | ±0,8 |
наносится на паспорт типографским способом.
Таблица 7 — Комплектность колб мерных класса точности А и В BRAND
| Наименование | Обозначение | Кол-во |
| Колба | - | 1 шт. |
| Коробка упаковочная | - | 1 шт. |
| Шспорт | - | 1 экз. |
осуществляется по документу МИ 2301-0193-2020 «ГСИ. Колбы мерные классов А и В BRAND. Методика поверки», утвержденному ФГУЛ «ВНИИМ им. Д.И. Менделеева»
18.08.2020 г.
Основные средства поверки:
— образцовые меры вместимости 1-го разряда (пипетки или бюретки) по ГОСТ 8.100-73 или эталоны и средства измерений, заимствованные из других поверочных схем, в соответствии с Государственной поверочной схемой для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости по Лриказу Росстандарта от 07 февраля 2018 г. № 256 (весы неавтоматического действия по ГОСТ OIML R76-1-2011 специального, высокого классов точности);
— вода дистиллированная по ГОСТ 6709-72.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на паспорт изделия при первичной поверке.
приведены в эксплуатационном документе.
ГОСТ 1770-74 (ИСО 1042-83, ИСО 4788-80) Лосуда мерная лабораторная стеклянная. Колбы, мензурки, колбы, пробирки. Общие технические условия (с Изменениями N 1-10)
1риказ Росстандарта от 07 февраля 2018 г. № 256 Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости
Техническая документация «BRAND GMBH + CO KG», Германия
