| Номер в госреестре | 80640-20 |
| Наименование СИ | Резервуар стальной горизонтальный |
| Обозначение типа СИ | РГС-30 |
| Изготовитель | Общество с ограниченной ответственностью "Триал" (ООО "Триал"), г. Санкт-Петербург |
| Год регистрации | 2020 |
| МПИ (интервал между поверками) | 5 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Резервуар стальной горизонтальный РГС-30 предназначен для измерения объема нефтепродуктов, а также для их приема, хранения и отпуска.
Принцип действия резервуара стального горизонтального РГС-30 основан на заполнении его нефтепродуктом до определенного уровня, соответствующего заданному значению объема.
Резервуар стальной горизонтальный РГС-30 представляет собой горизонтально расположенный прямоугольный стальной сосуд с днищами, состоящий из двух секций. Секции разделены между собой перегородкой.
Резервуар стальной горизонтальный РГС-30 расположен внутри металлического контейнера наземного расположения.
Резервуар оборудован смотровой площадкой для обслуживания.
Резервуар РГС-30 с заводским номером 236/237 расположен по адресу: Мурманская область, 166 км автодороги Кандалакша-Алакуртти - КПП «Салла».

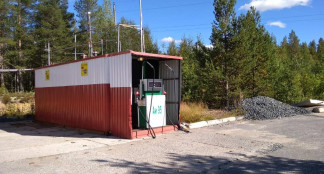

Общий вид резервуара стального горизонтального РГС-30 представлен на рисунках 1,
2.
Рисунок 2 - Общий вид резервуара РГС-30 Пломбирование резервуара стального горизонтального РГС-30 не предусмотрено.
отсутствует
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение | |
| Номера секций | ||
| 236 | 237 | |
| Номинальная вместимость, м3 | 15 | 15 |
| Пределы допускаемой относительной погрешности определения вместимости, % | ±0,25 | |
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение |
| Условия эксплуатации: | |
| Температура окружающего воздуха, оС | от -50 до +50 |
| Атмосферное давление, кПа | от 84,0 до 106,7 |
| Средний срок службы, лет, не менее | 20 |
наносится на титульный лист паспорта резервуара типографским способом. Комплектность средства измерений.
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Резервуар стальной горизонтальный | РГС-30 | 1 шт. |
| Паспорт | - | 1 экз. |
| Градуировочная таблица | - | 2 экз. |
| Методика поверки | МП 1153-7-2020 | 1 экз. |
осуществляется по документу МП 1153-7-2020 «ГСИ. Резервуар стальной горизонтальный РГС-30. Методика поверки», утвержденному ВНИИР - филиал ФГУП «ВНИИМ им. Д.И. Менделеева» 23 июля 2020 г.
Основные средства поверки:
- рулетка измерительная металлическая 2 класса точности Р30Н2Г, с верхним пределом измерений 30 м (регистрационный номер 55464-13);
- рулетка измерительная металлическая типа Р20У2К, с верхним пределом измерений 20 м (регистрационный номер 51171-12);
- рабочие эталоны 2-го разряда из части 1 ГПС Приказа Росстандарта № 256 от 7 февраля 2018 г;
- рабочие эталоны 2-го разряда из части 1 ГПС Приказа Росстандарта № 3459 от 30 декабря 2019 г.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится в свидетельстве о поверке резервуара.
сведения отсутствуют
Нормативные документы, устанавливающие требования к резервуару стальному горизонтальному РГС-30
Приказ Росстандарта № 256 от 7 февраля 2018 г. Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости
| Зарегистрировано поверок | 1 |
| Поверителей | 1 |
| Актуальность данных | 17.09.2024 |
