| Номер в госреестре | 80645-20 |
| Наименование СИ | Штангенциркули |
| Обозначение типа СИ | MarCal моделей 16 ER, 16 ERi, 16 EWR, 16 EWRi, 16 EWR-V, 16 EWRi-V, 16 EWR-C, 16 EWRi-С, 16 EWR-H, 16 EWRi-H, 16 EWR-AR, 16 EWRi-AR, 16 EWR-NA, 16 EWRi-NA, 16 EWR-S, 16 EWRi-S, 16 EWR-SM, 16 EWRi-SM |
| Изготовитель | Mahr GmbH, Германия |
| Год регистрации | 2020 |
| Срок свидетельства | 31.12.2025 |
| МПИ (интервал между поверками) | 1 год |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Штангенциркули MarCal моделей 16 ER, 16 ERi, 16 EWR, 16 EWRi, 16 EWR-V, 16 EWRi-V, 16 EWR-C, 16 EWRi-С, 16 EWR-H, 16 EWRi-H, 16 EWR-AR, 16 EWRi-AR, 16 EWR-NA, 16 EWRi-NA, 16 EWR-S, 16 EWRi-S, 16 EWR-SM, 16 EWRi-SM (далее -штангенциркули) предназначены для измерений наружных и внутренних линейных размеров деталей, а также глубины пазов, выемок.
Принцип действия штангенциркулей основан на измерении линейных размеров с выводом показаний на жидкокристаллический (ЖК) экран цифрового отсчетного устройства.
Штангенциркули состоят из следующих элементов: штанги, рамки, зажимающего элемента, цифрового отсчетного устройства в виде ЖК дисплея, глубиномера, губок с плоскими измерительными поверхностями для измерений наружных размеров и губок с кромочными измерительными поверхностями для измерений внутренних размеров, встроенного источника питания.
Штангенциркули моделей 16 ER, 16 ERi изготавливаются как с выводом данных на внешнее устройство USB, Оpto RS232C, Digimatic или Integrated Wireless , так и без него.
Штангенциркули моделей 16 EWR, 16 EWRi изготавливаются как с выводом данных на внешнее устройство USB, Оpto RS232C, Digimatic или Integrated Wireless, так и без него.
У всех штангенциркулей моделей 16 EWR, 16 EWRi имеется защита IP67, контрастная 8,5 или 11 мм жидкокристаллическая индикация (LCD), нержавеющая рамка и направляющая.
Штангенциркули моделей 16 EWR-V, 16 EWRi-V изготавливаются с выводом данных на внешнее устройство USB, Оpto RS232C, Digimatic или Integrated Wireless.
Штангенциркули моделей 16 EWR-C, 16 EWRi-С имеют керамические измерительные поверхности, изготавливаются с выводом данных на внешнее устройство USB, Оpto RS232C, Digimatic или Integrated Wireless.
Штангенциркули моделей 16 EWR-H, 16 EWRi-H имеют твердосплавные измерительные поверхности, изготавливаются с выводом данных на внешнее устройство USB, Оpto RS232C, Digimatic или Integrated Wireless.
Штангенциркули моделей 16 EWR-AR, 16 EWRi-AR предназначены для разметки деталей, изготавливаются с выводом данных на внешнее устройство USB, Оpto RS232C, Digimatic или Integrated Wireless.
Штангенциркули моделей 16 EWR-NA, 16 EWRi-NA предназначены для измерений канавок, изготавливаются с выводом данных на внешнее устройство USB, Оpto RS232C, Digimatic или Integrated Wireless.
Штангенциркули моделей 16 EWR-S, 16 EWRi-S имеют заостренные измерительные поверхности, изготавливаются с выводом данных на внешнее устройство USB, Оpto RS232C, Digimatic или Integrated Wireless.
Штангенциркули моделей 16 EWR-SM, EWRi-SM имеют узкие измерительные губки, изготавливаются с выводом данных на внешнее устройство USB, Оpto RS232C, Digimatic или Integrated Wireless.
У всех штангенциркулей имеется защита IP67, контрастная 8,5 или 11 мм жидкокристаллическая индикация (LCD), нержавеющая рамка и направляющая.

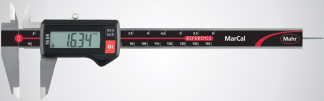

Общий вид штангенциркулей указан на рисунках 1-18.
TI *
I
Л- ы
Пломбирование корпуса цифрового отсчетного устройства от несанкционированного доступа не предусмотрено.
Штангенциркули MarCal моделей 16 ERi, 16 EWRi, 16 EWRi-V, 16 EWRi-С, 16 EWRi-H, 16 EWRi-AR, 16 EWRi-NA, 16 EWRi-S, 16 EWRi-SM имеют в своем составе программное обеспечение (ПО), разработанное для передачи результатов измерений на внешнее устройство.
Таблица 1 - Сведения об идентификационных данных ПО
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | MarCom |
| Номер версии (идентификационный номер) ПО | V 1.0 и выше |
| Цифровой идентификатор ПО | Код доступа |
Программное обеспечение и его окружение являются неизменными, средства для программирования или изменения метрологически значимых функций отсутствуют.
Защита программного обеспечения приборов соответствует уровню «высокий» в соответствии с Р 50.2.077-2014.
Таблица 2 - Диапазон измерений, шаг дискретности и пределы допускаемой абсолютной погрешности____
| Модель | Диапазон измерений, мм | Шаг дискретности, мм | Пределы допускаемой абсолютной погрешности, мм |
| 16 ER, 16 ERi | от 0 до 150 | 0,01 | ±0,03 |
| от 0 до 200 | ±0,03 | ||
| от 0 до 300 | ±0,04 | ||
| 16 EWR, 16 EWRi | от 0 до 150 | 0,01 | ±0,03 |
| от 0 до 200 | ±0,03 | ||
| от 0 до 300 | ±0,04 | ||
| 16 EWR-V, 16 EWRi-V | от 0 до 200 | 0,01 | ±0,03 |
| 16 EWR-C, 16 EWRi-С | от 0 до 150 | 0,01 | ±0,03 |
| 16 EWR-H, 16 EWRi-H | от 0 до 150 | 0,01 | ±0,03 |
| 16 EWR-AR, 16 EWRi-AR | от 0 до 200 | 0,01 | ±0,03 |
| 16 EWR-NA, 16 EWRi-NA | от 0 до 150 | 0,01 | ±0,03 |
| 16 EWR-S, 16 EWRi-S | от 0 до 150 | 0,01 | ±0,03 |
| 16 EWR-SM, 16 EWRi-SM | от 0 до 150 | 0,01 | ±0,03 |
Таблица 3 - Основные метрологические характеристики
| Наименование характеристики | Значение |
| Допуск плоскостности* и прямолинейности измерительных поверхностей, мм | 0,01 |
| Допуск параллельности измерительных поверхностей губок для измерений наружных размеров, мм, не более | 0,02 |
| Пределы допускаемой абсолютной погрешности при измерении глубины, равной 20 мм, мм, не более | ±0,03 |
| Расстояние между кромочными измерительными поверхностями губок для внутренних измерений, установленных на размер 10 мм, мм | 10+007 10-0.02 |
| Допуск параллельности кромочных измерительных поверхностей губок для внутренних измерений, установленных на размер 10 мм, мм, не более | 0,01 |
| Примечание: * -требования к плоскостности относится только к измерительным | |
поверхностям шириной более 4 мм
Таблица 4 - Условия эксплуатации и средний срок службы
| Наименование характеристики | Значение |
| Условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность воздуха, %, не более | +15 до +25 80 |
| Средний срок службы, лет, не менее | 5 |
Таблица 5 - Габаритные размеры и масса штангенциркулей
| Модель | Диапазон измерений, мм | Габаритные размеры (Длина х Ширина х Высота), мм, не более | Масса, кг, не более |
| 16 ER, 16 ERi | от 0 до 150 | 235х72х17 | 0,5 |
| от 0 до 200 | 285х86х17 | 0,8 | |
| от 0 до 300 | 388х99х17 | 1,2 | |
| 16 EWR, 16 EWRi | от 0 до 150 | 235х72х17 | 0,5 |
| от 0 до 200 | 285х86х17 | 0,8 | |
| от 0 до 300 | 388х99х17 | 1,2 | |
| 16 EWR-V, 16 EWRi-V | от 0 до 200 | 285х81х17 | 0,9 |
| 16 EWR-C, 16 EWRi-С | от 0 до 150 | 235х72х17 | 0,5 |
| 16 EWR-H, 16 EWRi-H | от 0 до 150 | 235х72х17 | 0,5 |
| 16 EWR-AR, 16 EWRi-AR | от 0 до 200 | 285х73х17 | 0,5 |
| 16 EWR-NA, 16 EWRi-NA | от 0 до 150 | 235х73х17 | 0,5 |
| 16 EWR-S, 16 EWRi-S | от 0 до 150 | 235х73х17 | 0,5 |
| 16 EWR-SM, 16 EWRi-SM | от 0 до 150 | 235х73х17 | 0,5 |
наносится на титульный лист паспорта типографским методом. Комплектность средства измерений
Таблица 6 - Комплектность средств измерений
| Наименование | Обозначение | Количество |
| Штангенциркуль | - | 1 шт. |
| Элемент питания | - | 1 шт. |
| Приемник iStick* | - | 1 шт. |
| Программное обеспечение* для передачи данных | - | 1 шт. |
| Футляр | - | 1 шт. |
| Паспорт | ШЦЦ.00.00.001 ПС | 1 экз. |
| Методика поверки | МП 203-11-2020 | 1 экз. |
| Примечание: * -поставляется по дополнительному заказу для штангенциркулей MarCal моделей 16 ERi, 16 EWRi, 16 EWRi-V, 16 EWRi-С, 16 EWRi-H, 16 EWRi-AR, 16 EWRi-NA, 16 EWRi-S, 16 EWRi-SM | ||
осуществляется в соответствии с документом по поверке МП 203-11-2020 «ГСИ. Штангенциркули MarCal моделей 16 ER, 16 ERi, 16 EWR, 16 EWRi, 16 EWR-V, 16 EWRi-V, 16 EWR-C, 16 EWRi-С, 16 EWR-H, 16 EWRi-H, 16 EWR-AR, 16 EWRi-AR, 16 EWR-NA, 16
EWRi-NA, 16 EWR-S, 16 EWRi-S, 16 EWR-SM, 16 EWRi-SM. Методика поверки», утвержденному ИЦ ФГУП «ВНИИМС» 06.04.2020 г.
Основное средство поверки:
- рабочие эталоны 4-го разряда согласно Государственной поверочной схеме для средств измерений длины в диапазоне от 1-10-9 до 100 м и длин волн в диапазоне от 0,2 до 50 мкм, утвержденной приказом Росстандарта № 2840 от 29 декабря 2018 г. (меры длины концевые плоскопараллельные).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых средств измерений с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
приведены в эксплуатационном документе.
Государственная поверочная схема для средств измерений длины в диапазоне от
1-10-9 до 100 м и длин волн в диапазоне от 0,2 до 50 мкм, утвержденная приказом Росстандарта № 2840 от 29 декабря 2018 г.
Техническая документация фирмы-изготовителя.
