| Номер в госреестре | 80649-20 |
| Наименование СИ | Резервуар стальной вертикальный цилиндрический |
| Обозначение типа СИ | РВС-2000 |
| Изготовитель | Акционерное общество "Казанский институт по проектированию объектов нефтяной промышленности" (АО "Нефтехимпроект"), Республика Татарстан, г. Казань |
| Год регистрации | 2020 |
| МПИ (интервал между поверками) | 5 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Резервуар стальной вертикальный цилиндрический РВС-2000 предназначен для измерения объема нефти и нефтепродуктов, а также для их приема, хранения и отпуска.
Тип резервуара - стальной вертикальный цилиндрический, номинальной вместимостью
2000 м3.
Принцип действия резервуара стального вертикального цилиндрического РВС-2000 основан на заполнении его нефтью и нефтепродуктом до определенного уровня, соответствующего заданному значению объема.
Резервуар представляет собой наземный вертикально расположенный стальной сосуд, состоящие из цилиндрической стенки, днища и крыши.
Цилиндрическая стенка резервуара включает в себя восемь цельносварных поясов полистовой сборки.
Заполнение и выдача продукта осуществляется через приемно -раздаточные патрубки, расположенные в нижней части резервуара.
Резервуар РВС-2000 с заводским номером 1 расположен по адресу: Республика Татарстан, Актанышский район, п. Актаныш, ДНС-1С Актанышского месторождения ООО «МНКТ».

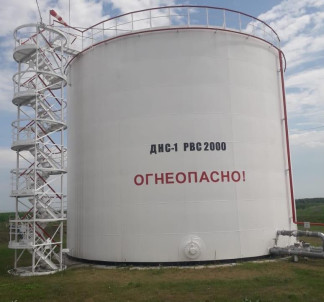

Общий вид резервуара стального вертикального цилиндрического РВС -2000 представлен на рисунке 1.
Рисунок 1 - Общий вид резервуара РВС-2000
Пломбирование резервуара стального вертикального цилиндрического РВС -2000 не предусмотрено.
отсутствует
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение |
| Номинальная вместимость, м3 | 2000 |
| Пределы допускаемой относительной погрешности определения вместимости (геометрический метод), % | ±0,20 |
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение |
| Условия эксплуатации: | |
| Температура окружающего воздуха, оС | от -55 до +50 |
| Атмосферное давление, кПа | от 84,0 до 106,7 |
| Средний срок службы, лет, не менее | 20 |
наносится на титульный лист паспорта резервуара типографским способом.
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Резервуар стальной вертикальный цилиндрический | РВС-2000 | 1 шт. |
| Паспорт | - | 1 экз. |
| Градуировочная таблица | - | 1 экз. |
осуществляется по документу ГОСТ 8.570-2000 «ГСИ. Резервуары стальные вертикальные цилиндрические. Методика поверки».
Основные средства поверки:
- рулетка измерительная металлическая 2 класса точности Р30Н2Г, с верхним пределом измерений 30 м (регистрационный номер 55464-13);
- рулетка измерительная металлическая типа Р20У2К, с верхним пределом измерений 20 м (регистрационный номер 51171-12);
- толщиномер ультразвуковой А1207 (регистрационный номер 21702-01);
- нивелир электронный SDL30 (регистрационный номер 19368-06).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке резервуара.
сведения отсутствуют
Нормативные документы, устанавливающие требования к резервуару стальному вертикальному цилиндрическому РВС-2000
ГОСТ 8.570-2000 ГСИ. Резервуары стальные вертикальные цилиндрические. Методика
поверки
Приказ Росстандарта № 256 от 7 февраля 2018 г. Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости
| Зарегистрировано поверок | 1 |
| Поверителей | 1 |
| Актуальность данных | 16.09.2024 |
