Номер в госреестре | 80652-20 |
Наименование СИ | Резервуары стальные вертикальные цилиндрические |
Обозначение типа СИ | РВС-1000, РВС-2000, РВС-5000 |
Изготовитель | Акционерное общество "Самарский резервуарный завод" (АО "СРЗ"), г. Самара |
Год регистрации | 2020 |
МПИ (интервал между поверками) | 5 лет |
Описание типа | скачать |
Методика поверки | скачать |
Резервуары стальные вертикальные цилиндрические РВС-1000, РВС-2000, РВС-5000 предназначены для измерения объема при приеме, хранении и отпуске нефти и нефтепродуктов.
Резервуары стальные вертикальные цилиндрические РВС-1000, РВС-2000, РВС-5000 представляют собой стальные сосуды с днищем и крышей, оборудованные приемо-раздаточными патрубками и технологическими люками.
Заполнение и опорожнение резервуаров осуществляется через приемо -раздаточные патрубки.
Резервуары стальные вертикальные цилиндрические РВС-1000 зав.№№ 5, 6, 7, РВС-2000 зав.№№ 1, 3, 4, 8, РВС-5000 зав.№№ 2, 31, 32, 33, 34, 35, 36 расположены: Самарская обл, Сызранский р-н, с. Новая Рачейка, 1 -я Промзона, участок 4, ООО «СЭД -Сызрань».

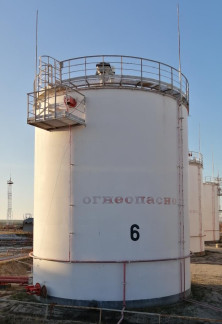

Общий вид резервуаров стальных вертикальных цилиндрических РВС-1000, РВС-2000, РВС-5000 представлены на рисунке 1-3.
Пломбирование резервуаров стальных вертикальных цилиндрических РВС-1000, РВС-2000, РВС-5000 не предусмотрено.
отсутствует
Таблица 1 - Метрологические характеристики
Наименование характеристики | Значение | ||
РВС-1000 | РВС-2000 | РВС-5000 | |
Номинальная вместимость, м3 | 1000 | 2000 | 5000 |
Пределы допускаемой относительной погрешности определения вместимости резервуара, % | ±0,20 | ±0,20 | ±0,10 |
Таблица 2 - Основные технические характеристики
Наименование характеристики | Значение |
Средний срок службы, лет | 30 |
Условия эксплуатации: - температура окружающего воздуха, оС - атмосферное давление, кПа | от -50 до +50 от 84,0 до 106,7 |
наносится на титульный лист паспорта типографским способом. Комплектность средства измерений
Таблица 3 - Комплектность средства измерений
Наименование | Обозначение | Количество |
Резервуар стальной вертикальный цилиндрический | РВС-1000 | 3 шт. |
Резервуар стальной вертикальный цилиндрический | РВС-2000 | 4 шт. |
Резервуар стальной вертикальный цилиндрический | РВС-5000 | 7 шт. |
Паспорт | - | 14 экз. |
осуществляется геометрическим методом по документу ГОСТ 8.570 -2000 «ГСИ. Резервуары стальные вертикальные цилиндрические. Методика поверки».
Основные средства поверки:
- рулетка измерительная металлическая Р, Р20У2Г (регистрационный № 51171 -12);
- рулетка измерительная металлическая Р, Р50У2К (регистрационный № 51171 -12);
- толщиномер ультразвуковой ТЭМП -УТ1 с диапазоном измерений от 0,5 до 300 мм (регистрационный № 38230-08);
- штангенциркуль ТТТЦ -1-150-0,1 (регистрационный № 260-05);
- термометр ртутный стеклянный лабораторный ТЛ -6М № 2 КТ 1 (регистрационный № 298-92);
- линейка измерительная металлическая с диапазоном измерений от 0 до 500 мм (регистрационный № 20048-05).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится в свидетельство о поверке и градуировочную таблицу.
Нормативные документы, устанавливающие требования к резервуарам стальным вертикальным цилиндрическим РВС-1000, РВС-2000, РВС-5000
Приказ Федерального агентства по техническому регулированию и метрологии (Рос-стандарт) от 07.02.2018 г. № 256 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости, утвержденная
ГОСТ 8.570-2000 ГСИ. Резервуары стальные вертикальные цилиндрические. Методика поверки
Зарегистрировано поверок | 14 |
Поверителей | 1 |
Актуальность данных | 10.11.2024 |
