| Номер в госреестре | 80663-20 |
| Наименование СИ | Резервуары горизонтальные стальные цилиндрические |
| Обозначение типа СИ | РГС-75 |
| Изготовитель | Открытое акционерное общество "Курганское монтажное управление "Уралметаллургмонтаж" (ОАО "КМУ "Уралметаллургмонтаж"), г. Курган |
| Год регистрации | 2020 |
| МПИ (интервал между поверками) | 5 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Резервуары горизонтальные стальные цилиндрические РГС -75, предназначены для измерения объема, а также приема, хранения и отпуска нефтепродуктов.
Принцип действия резервуаров горизонтальных стальных цилиндрических РГС-75 основан на измерении объема нефти и нефтепродуктов в зависимости от уровня их наполнения.
Резервуары горизонтальные стальные цилиндрические РГС-75 представляют собой горизонтальный стальной сосуд цилиндрической формы с плоскими днищами, расположение резервуаров наземное.
Заполнение и опорожнение резервуаров осуществляется через приемо-раздаточные патрубки, расположенные в нижней части резервуаров.
Резервуары горизонтальные стальные цилиндрические РГС -75 с заводскими номерами Р-11, Р-12.
Резервуары горизонтальные стальные цилиндрические РГС -75 расположены по адресу Республика Якутия Ленский район. поселок Витим. (мкр-он «Г еолог») Нефтебаза «ВРВПиС» филиала ФБУ «Администрация Ленского бассейна внутренних водных путей. Общий вид резервуаров горизонтальных стальных цилиндрических РГС -75 представлен на рисунке 1.

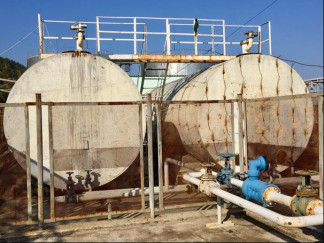

Рисунок 1 - Общий вид резервуаров горизонтальных стальных цилиндрических РГС-75
Пломбирование резервуаров горизонтальных стальных цилиндрических РГС -75 не предусмотрено.
отсутствует
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение |
| РГС-75 | |
| Номинальная вместимость, м3 | 75 |
| Пределы допускаемой относительной погрешности определения вместимости резервуара (геометрический метод), % | ±0,25 |
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение |
| РГС-75 | |
| Условия эксплуатации: - температура окружающего воздуха, °С - атмосферное давление, кПа | от -50 до +50 от 84,0 до 106,7 |
| Средний срок службы, лет, не менее | 20 |
наносится на титульный лист паспорта типографским способом.
Таблица 3 - Комплектность средсвтва измерений
| Наименование | Обозначение | Количество |
| Резервуар горизонтальный стальной цилиндрический РГС -75 | РГС-75 | 2 шт. |
| Паспорт | - | 2 шт. |
| Градуировочная таблица | - | 2 шт. |
осуществляется по документу ГОСТ 8.346-2000 «ГСИ. Резервуары стальные горизонтальные цилиндрические. Методика поверки».
Основные средства поверки:
- рулетка измерительная металлическая 2 класса точности Р20У2К, предел измерений от 0 до 20 м, регистрационный номер 55464-13;
- рулетка измерительная металлическая 2 класса точности Р30Н2Г, предел измерений от 0 до 30 м, регистрационный номер 55464-13;
- толщиномер ультразвуковой А1207, диапазон измерений 0,8 - 30 мм, регистрационный номер 21702-01.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится в свидетельство о поверке.
Сведения отсутствуют.
Нормативные документы, устанавливающие требования к резервуарам горизонтальным стальным цилиндрическим РГС-75
Приказ Росстандарта № 256 от 7 февраля 2018 года «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости»
ГОСТ 8.346-2000 ГСИ. Резервуары стальные горизонтальные цилиндрические. Методика поверки
| Зарегистрировано поверок | 2 |
| Поверителей | 1 |
| Актуальность данных | 17.09.2024 |
