| Номер в госреестре | 80673-20 |
| Наименование СИ | Приборы поверки часов и секундомеров |
| Обозначение типа СИ | ППЧС |
| Изготовитель | Совместное общество с ограниченной ответственностью "АЯКС" (СООО "АЯКС"), Республика Беларусь |
| Год регистрации | 2020 |
| Срок свидетельства | 28.08.2025 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Приборы поверки часов и секундомеров ППЧС (далее - приборы) предназначены для поверки часов, секундомеров.
Приборы обеспечивают поверку:
- технических и авиационных часов (АЧС-1, АЧС-1М);
- механических секундомеров (СОС, СОП) совместно с устройством поверки секундомеров механических УПС-1М;
- электрических секундомеров (типа ПВ-53, ПВ-53Л) совместно с устройством поверки секундомеров электрических УПС-1Э.
Прибор работает под управлением тридцатидвухразрядного RISC-архитектурного микроконтроллера семейства АТ91 на основе ядра ARM7.
Прибор представляет собой высокоточные часы реального времени, а также является формирователем импульсов точных временных интервалов. Точность системных часов и временных интервалов обеспечивается термостабилизированным кварцевым генератором на основе микросхемы DS32KHZS (32,768 кГц). Сигнал частотой 32,768 кГц подается на микросхему часов реального времени DS1306E и на выходную розетку контроля частоты. Контроллер управляет микросхемой часов и считывает текущее время по шине интерфейса I2C.
Системные часы, кроме своей основной функции, формируют импульсы с периодом следования 1 с, которые используются контроллером в качестве стартовых для запуска цикла считывания данных и для формирования сигналов точных временных интервалов для управления устройствами поверки секундомеров.
Предусмотренная возможность питания микросхем часов и кварцевого генератора от автономного источника питания (литиевая батарея CR-2032) позволяет часам реального времени работать автономно длительное время при отключении прибора от сети питания 230 В.
При включении питания прибора контроллер считывает значение текущего времени с микросхемы часов и выставляет его на цифровом индикаторе. Микроконтроллер также формирует сигналы для динамического поразрядного управления семисегментными светодиодными цифровыми индикаторами часов и таймера платы индикации. Индикация времени отображается на шести разрядах семисегментных цифровых индикаторов SA05-IISRWA, а индикация таймера - на четырех разрядах цифровых индикаторов, установленных на плате индикации. На плате индикации также установлены кнопки управления прибором и транзисторные сборки, через которые передаются сигналы управления на индикаторы.
Связь прибора ПЭВМ обеспечивается формирователем интерфейса через гнездо LAN.
Программное обеспечение прибора позволяет в автоматизированном режиме проводить поверку часов, механических и электрических секундомеров.
Конструктивно прибор состоит из трех блоков:
- прибора поверки часов ППЧС-01;
- устройства для поверки секундомеров механических УПС-1М;
- устройства для поверки секундомеров электрических УПС-1Э.
Прибор и его составные части выполнены в настольном исполнении.
Прибор ППЧС-01 выполнен в металлическом корпусе, состоящем из основания и крышки, соединенных между собой винтами.
Внутри корпуса прибора ППЧС -01 в основании зафиксирован кронштейн, на котором расположены плата питания и плата контроллера. На передней стенке корпуса закреплена плата индикации с кнопками управления.
На боковых стенках прибора ППЧС -01 имеются вентиляционные отверстия, обеспечивающие достаточный воздухообмен нагревающихся элементов (трансформатора, радиаторов, микросхем).
Устройство УПС-1М используется как вспомогательное устройство при поверке механических секундомеров совместно с прибором.
Устройство УПС-1М представляет собой исполнительное электромеханическое устройство, позволяющее синхронизировать по времени момент запуска управляющим импульсом "Пуск" с выхода прибора ППЧС -01 и момент останова импульсом "Стоп" с нажатием кнопки ПУСК/СТОП поверяемого механического секундомера. Нажатие на кнопку ПУСК/СТОП секундомера осуществляется механизмом (тяга с толкателями), приводимым в движение электромагнитом.
Конструкция устройства УПС-1М обеспечивает установку в него одного или одновременно двух секундомеров разного диаметра в двух положениях: циферблатом вверх и пусковой головкой вверх.
Для установки в устройство УПС-1М секундомеров меньшего диаметра используются различные накладки, прокладки и кольца (из комплекта ЗИП устройства УПС-1М).
Конструктивно устройство УПС-1Э выполнено в металлическом корпусе, состоящем из основания и крышки, соединенных между собой винтами, посадочного гнезда для установки электрического секундомера, съемной крышки, закрывающей посадочное гнездо в нерабочем состоянии устройства УПС-1Э.
Внутри корпуса устройства УПС-1Э в основании установлен кронштейн, на котором расположено посадочное гнездо с платой.

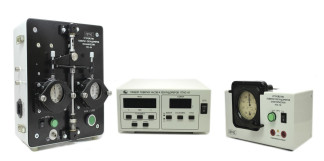

Общий вид ППЧС с указанием места нанесения знака поверки и места для пломбирования от несанкционированного доступа представлен на рисунке 1.
Программное обеспечение (ПО) прибора ППЧС-01 представляет собой программный продукт в виде прошиваемого исполняемого кода программы в программируемую микросхему микропроцессорного устройства при его изготовлении. Установленный исполняемый код программы обеспечивает функционирование прибора и его технические характеристики в нормированных пределах в соответствии с режимами, задаваемыми органами управления, расположенными на лицевой панели прибора либо командами от внешней ПЭВМ при подключении прибора через коммутатор Ethernet к локальной вычислительной сети (LAN).
Уровень защиты программного обеспечения и измерительной информации ППЧС «средний» в соответствии с Р 50.2.077-2014.
Идентификационные данные ПО приведены в таблице 1.
Таблица 1
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование программного обеспечения | PPCHS_01 RSConfig.exe |
| Номер версии (идентификационный номер) программного обеспечения | PPCHS 0 0 40 03.05.2019 12:19:46 |
| Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) | 7cc61d65641fdfb9a7ad054dc88e54d0 |
| Алгоритм вычисления цифрового идентификатора программного обеспечения | MD5 |
Метрологические и основные технические характеристики ППЧС приведены в таблицах 2 и 3.
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Точность индикации времени (часы минуты, секунды), с | ± 1 |
| Основная абсолютная погрешность воспроизведения временного интервала 24 ч прибором, с, не более | ± 4 |
| Нестабильность показаний прибора за 24 ч, с, не более | ± 2 |
| Номинальная частота часового кварцевого генератора, Гц | 32768,0 ± 0,4 |
| Прибор формирует: - временные интервалы с периодом следования 1; 3; 6; 30; 60; 180; 360; 600; 900; 1800; 3600 с при поверке механических секундомеров; - управляющий сигнал длительностью 0,1; 0,2; 0,3; 0,4; 0,5; 0,6; 0,7; 0,8; 0,9; 1; 2; 3; 4; 5; 6; 7; 8; 9; 10 с при поверке электрических секундомеров | |
| Пределы допускаемого значения погрешности воспроизведения временных интервалов А1, с, при температуре окружающего воздуха (20 ± 5)оС | ± (15 10-6 Т + 0,01), где Т - значение измеряемого интервала времени, с |
| Пределы допускаемого значения погрешности воспроизведения временных интервалов А1, с, при температуре окружающего воздуха от плюс 5 оС до плюс 15 оС, свыше плюс 25 оС до плюс 40 оС | ± (3510-6Т + 0,01), где Т - значение измеряемого интервала времени, с |
| Пределы допускаемого значения погрешности воспроизведения устройством УПС-1М заданного таймером интервала времени А, с, при температуре окружающего воздуха от плюс 5 оС до плюс 40 оС | ± (15 10-6 Т +0,01), где Т - значение формируемого интервала времени, с |
| Наименование характеристики | Значение |
| Электропитание прибора осуществляется от сети переменного тока, В: - напряжение - частота, Гц. | (230±23) (50 ± 1) |
| Время установления рабочего режима, мин, не более | 15 |
| Время непрерывной работы прибора, ч, не менее | 50 |
| Диапазон температур окружающей среды при эксплуатации, °С | от 5 до 40 |
| Верхнее значение относительной влажности окружающей среды при эксплуатации | 90 % при 25 °С |
| Степень защиты, обеспечиваемая оболочкой по ГОСТ 14254-2015 | IP20 |
| Потребляемая мощность, ВА, не более - прибора ППЧС-01; - устройства УПС-1М; - устройства УПС-1Э | 30 60 30 |
| Масса, кг, не более: - прибора ППЧС-01; - устройства УПС-1М; - устройства УПС-1Э | 2.5 8.5 2,3 |
| Габаритные размеры, мм, не более: - прибора ППЧС-01; - устройства УПС-1М; - устройства УПС-1Э | 218х215х98 263х294х176 220х145х138 |
наносится на переднюю панель прибора ППЧС -01 методом офсетной печати и на титульный лист руководства по эксплуатации типографским способом.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество, шт. | Примечание |
| 1 Прибор поверки часов и | АЯКП.403531.001 | 1 | |
| секундомеров ППЧС, | |||
| в составе: | |||
| - прибор поверки часов и | АЯКП.403531.002 | 1 | |
| секундомеров ППЧС-01; | |||
| - устройство поверки | АЯКП.441465.002 | 1 | |
| секундомеров | |||
| механических УПС-1М | |||
| - устройство поверки се- | АЯКП.441465.003 | 1 | |
| кундомеров | |||
| электрических УПС-1Э | |||
| 2 Автотрансформатор | SUNTEK 500 ВА | 1 | |
| 3 Кабель сетевой | SCZ-1 (220 V,10 А) | 3 | 1,8 м |
| 4 Кабель | АЯКП.685611.133 | 1 | LAN |
| 5 Кабель | АЯКП.685612.094 | 1 | Для устройства УПС-1Э |
| 6 Кабель | АЯКП. 685612.095 | 1 | То же |
| Наименование | Обозначение | Количество, шт. | Примечание |
| 7 Кабель | АЯКП. 685613.082 | 1 | Для устройства УПС-1Э |
| 8 Кабель | АЯКП.685661.035-03 | 3 | |
| 9 Комплект ЗИП, в нем: | АЯКП.411913.003 | 1 | Для устройства |
| - кольцо; | АЯКП.731373.002 | 2 | УПС-1М |
| - кольцо; | АЯКП.731373.002-01 | 2 | |
| - накладка; | АЯКП.754162.001-01 | 2 | |
| - накладка; | АЯКП.754162.001-02 | 2 | |
| - прокладка; | АЯКП.754162.002-01 | 2 | |
| - прокладка; | АЯКП.754162.002-02 | 2 | |
| - винт; | АЯКП.758158.006 | 8 | |
| 10 Вставка плавкая | ОЮ0.481.005 ТУ | 2 | Для прибора |
| ВП2Б -1В 1 А 250 В | 1ШЧС-01 | ||
| 11 Вставка плавкая | ОЮ0.481.005 ТУ | 4 | Для устройств |
| ВП2Б -1В 10 А 250 В | УПС-1М, УПС-1Э | ||
| 12 Программное обеспе | АЯКП.00059-01 | 1 | Компакт-диск |
| чение прибора ППЧС | или флеш-накопитель | ||
| 13 Руководство по | АЯКП.403531.001РЭ | 1 | |
| эксплуатации | |||
| Часть 1 | |||
| 14 Руководство по | АЯКП.403531.001РЭ | 1 | По заказу |
| эксплуатации | потребителя | ||
| Часть 2 | |||
| Альбом схем | |||
| 15 Методика поверки | АЯКП.403531.001МП | 1 | |
| МРБ.МП.3006-2020 | |||
| 16 Упаковка | АЯКП.305648.047 | 1 | Для устройства УПС-1М |
| 17 Упаковка | АЯКП.305648.048 | 1 | Для прибора 1ШЧС-01 и устройства УПС-1М |
осуществляется по документу АЯКП.403531.001 МП «Приборы поверки часов и секундомеров ППЧС. Методика поверки. МРБ МП.3006-2020», утвержденному БелГИМ 28.08.2020 г. Основные средства поверки:
- мегаомметр Ф4102/1 (регистрационный номер в Федеральном информационном фонде № 9225-83);
- частотомер электронно-счетный вычислительный Ч3-63/1 (регистрационный номер в Федеральном информационном фонде № 9084-90).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на переднюю панель прибора ППЧС -01 и на свидетельство о поверке в виде наклейки или оттиска поверительного клейма.
приведены в эксплуатационном документе.
Нормативные документы устанавливающие требования к приборам поверки часов и секундомеров ППЧС
Приказ Росстандарта от 31.07.2018 № 1621 «Об утверждении государственной поверочной схемы для средств измерений времени и частоты»;
АЯКП.403531.001ТУ «Прибор поверки часов и секундомеров ППЧС»; МРБ.МП.3006-2020 «Система обеспечения единства измерений Республики Беларусь. Приборы поверки часов и секундомеров ППЧС».
