Счетчики холодной и горячей воды турбинные НОРМА СТВ, 80674-20

Назначение

Счетчики холодной и горячей воды турбинные НОРМА СТВ (далее - счетчики) предназначены для измерений объема холодной питьевой воды по СанПиН 2.1.4.1074-01 и сетевой воды, протекающей по трубопроводу при температуре от +5 до +95 °С и рабочем давлении в водопроводной сети не более 1,6 МПа (16 кгс/см2).

Описание

Принцип работы счетчиков заключается в измерении числа оборотов турбины, вращающейся под действием протекающей воды. Поток воды попадает в корпус счетчика и далее, через струевыпрямитель, в измерительный механизм, где в твердых опорах с низким коэффициентом трения в вертикальном положении (перпендикулярно потоку) вращается турбина. Вода, пройдя через измерительный механизм, поступает в выходной патрубок. Скорость вращения турбины пропорциональна расходу воды.

Измерительный механизм (измерительная вставка) состоит из струевыпрямителя с передней измерительной полукамерой, турбины с осью подстроечного регулятора и механизма передачи вращения с задней измерительной полукамерой.

Струевыпрямитель с передней полукамерой предназначен для выпрямления потока и направления его на лопасти турбины. В ступице струевыпрямителя расположена передняя опора вала турбины. Задняя опора вала турбины смонтирована в защитном кожухе механизма передачи вращения.

Подстроечный регулятор предназначен для приведения в соответствие числа оборотов турбины с показаниями счетного механизма в пределах допустимой погрешности счетчика. Лопасть регулятора отклоняет часть потока среды, подаваемого на турбину. Вращением лопасти регулятора достигается замедление или ускорение скорости вращения турбины.

Механизм передачи вращения с задней полукамерой предназначен для передачи угловой скорости вращения турбины на счетный механизм. Он состоит из червячного колеса, жестко закрепленного на валу турбины и вертикального вала с зубчатым колесом, с жестко закрепленной в верхней его части ведущей магнитной полумуфтой. Механизм передачи вращения защищен от воздействия потока среды пластмассовым кожухом. Вращение ведущей части магнитной муфты, передается к ведомой части магнитной муфты, установленной в счетном механизме.

Счетный механизм герметично отделен от измеряемой среды немагнитной средоразделительной пластиной. Счетный механизм, имеющий масштабирующий механический редуктор, приводится в действие ведомой частью магнитной муфты и обеспечивает перевод числа оборотов турбины в объем измеренной воды в м3. Индикаторное устройство счетного механизма имеет ролики и стрелочные указатели для регистрации объема в м3 и в долях м3. Показания объема воды считывается с индикаторного устройства счетного механизма. На шкале счетного механизма имеется звездочка, обеспечивающая повышение разрешающей способности счетчика.

Счетчики горячей и холодной воды могут дополнительно комплектоваться датчиком (магнитоуправляемый герметизированный контакт-геркон и (или) импульсным датчиком по стандарту NAMUR) или другой передающей системой (включая радиопередающую систему по протоколам передачи данных Wireless MBUS, LoRaWAN, NB-IoT, XNB и другие (в зависимости от заказа покупателя)) для дистанционной передачи низкочастотных и (или) высокочастотных импульсов с ценой импульса от 0,1 до 1000 м3/имп. При оснащении счетчиков импульсными датчиками и системами в обозначении счетчика появляется буква «И» или «Р».

Счетчики имеют корпус с защитой магнитной муфты от воздействия внешнего магнитного поля. Материал корпуса - чугун.

Счетчики моделей НОРМА СТВ - Г и НОРМА СТВ - ГИ является универсальными и могут применяться для измерения объема как холодной, так и горячей воды.

Счетчики выпускаются в следующих модификациях и исполнениях:

Х

Х

Х

Х

Метрологический класс счетчика:

(Г) — счетчик горячей воды; (Х) — счетчик холодной воды

(A)    — класс счетчика А;

(B)    — класс счетчика В

выходной сигнал:

( )— отсутствует;

(И) или (Р) — наличие импульсного сигнала

монтажная длина, мм

Конструктивное устройство счётчика обеспечивает защиту от несанкционированного доступа к регулирующему устройству и конструкции счётчика с помощью прижимных болтов, имеющей место для пломбирования.

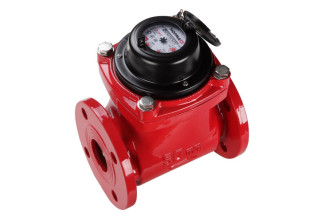

Общий вид счетчиков и схема пломбирования представлены на рисунках 1 - 3.

Программное обеспечение

отсутствует.

Технические характеристики

Таблица 1 — Метрологические характеристики

Таблица 2 - Основные технические характеристики

Знак утверждения типа

наносится на лицевую панель счетчика методом фотолитографии или другим способом, не ухудшающим качество, на титульном листе Руководства по эксплуатации в левом верхнем углу типографским способом.

Комплектность

Таблица 3 — Комплектность счетчиков

Поверка

осуществляется по документу МИ 1592-2015 «Рекомендация. Государственная система обеспечения единства измерений. Счётчики воды. Методика поверки».

Основные средства поверки:

- рабочий эталон единиц объемного и массового расхода жидкости 3-го разряда в соответствии с ГПС, утвержденной приказом Росстандарта от 07.02.2018 г. № 256 (часть 1 - для средств измерений, поверка которых осуществляется на воде).

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых средств измерений с требуемой точностью.

Знак поверки наносится в соответствующий раздел паспорта или в свидетельство о поверке счетчиков НОРМА СТВ, а также на свинцовую пломбу, установленную на колпаке счетного механизма и крышке болта крепления измерительной части к корпусу счетчика.

Сведения о методах измерений

приведены в эксплуатационном документе.

Нормативные документы

Приказ Росстандарта от 07 февраля 2018 г. № 256 Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расхода жидкости

ТУ 26.51.63.120-001-30624784-2019 Счетчики холодной и горячей воды турбинные НОРМА СТВ. Технические условия
