| Номер в госреестре | 80675-20 |
| Наименование СИ | Танки стальные прямоугольные несамоходного наливного судна |
| Обозначение типа СИ | МН - 2509 |
| Изготовитель | Открытое акционерное общество "Осетровская ремонтно - эксплуатационная база флота" (ОАО "Осетровская РЭБ флота"), Иркутская обл., г. Усть - Кут |
| Год регистрации | 2020 |
| МПИ (интервал между поверками) | 5 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Танки стальные прямоугольные несамоходного наливного судна МН - 2509 (далее - танки) предназначены для хранения и перевозки нефти и нефтепродуктов, проведения государственных учетных и торговых операций, взаимных расчетов между поставщиком и потребителем.
Принцип действия танков основан на измерении объема нефтепродукта, в зависимости от уровня его наполнения.
Танки представляют собой стальные сосуды прямоугольной формы с вертикальными, непроницаемыми продольными и поперечными переборками (стенками). Переборки представляют собой обшивку из листовой стали, подкрепленную силовым набором. Продольные и поперечные переборки образуют пояса танка.
Танки отделены от наружной обшивки наливного судна. Погрузка и выгрузка нефтепродуктов производится закрытым способом. Трубы для подвода и отвода нефтепродуктов изготовлены таким образом, что при измерениях уровня жидкости исключена возможность притока или вывода жидкости произвольным образом.
Танки оборудованы носовым и кормовым замерными устройствами в виде измерительных труб с измерительными втулками, имеющих бронзовые пробки. Танки имеют газоотводную систему, состоящую из газоотводного стояка с верхним огневым предохранителем, гидравлического дыхательного клапана; системы водопенотушения и системы орошения.
Несамоходное наливное судно МН - 2509 с танками стальными прямоугольными и зав.№№ 11, 12, 21, 22, 31, 32 (по технологической схеме) расположено на причале общества с ограниченной ответственностью «Верхнеленское речное пароходство» г. Усть-Кут.
Общий вид несамоходного наливного судна МН - 2509 представлен на рисунке 1, вид с бока показан на рисунке 2. Схематичное расположение танков зав.№№ 11, 12, 21, 22, 31, 32 (по технологической схеме) на палубе несамоходного наливного судна МН - 2509 представлено на рисунке 3.
*

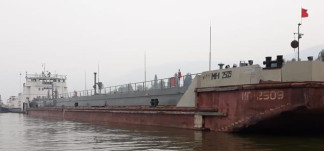

Рисунок 1- Общий вид несамоходного наливного судна МН - 2509
| Танк 12 | Танк 22 | Танк 32 |
Рисунок 3 - Схематичное расположение танков на палубе несамоходного наливного
| Танк 11 | Танк 21 | Танк 31 |
судна МН - 2509
Пломбирование не предусмотрено.
отсутствует
| Таблица 1 - Метрологические характе | ристики танков | |||
| Наименование характеристики | Значение | |||
| Номер по технологической схеме | Танк № 11 | Танк № 12 | Танк № 21 | Танк № 22 |
| Номинальная вместимость, м3 | 656 | 645 | 703 | 691 |
| Пределы допускаемой относительной погрешности определения вместимости (геометрический метод), % | ±0,25 | ±0,25 | ±0,25 | ±0,25 |
| Наименование характеристики | Значение | |
| Номер по технологической схеме | Танк № 31 | Танк № 32 |
| Номинальная вместимость, м3 | 562 | 553 |
| Пределы допускаемой относительной погрешности определения вместимости (геометрический метод), % | ±0,25 | ±0,25 |
Таблица 2 - Основные технические характеристики танков
| Наименование характеристики | Значение | |||
| Номер по технологической схеме | Танк № 11 | Танк № 12 | Танк № 21 | Танк № 22 |
| Габаритные размеры, мм, | ||||
| Длина прямоугольной части | 27904 | 27951 | 29955 | 29915 |
| Ширина прямоугольной части | 7195 | 6986 | 7173 | 7008 |
| Высота прямоугольной части | 3837 | 3851 | 3851 | 3871 |
| Средний срок службы, лет, не менее | 25 | |||
| Рабочие условия эксплуатации: - температура окружающего воздуха, °С - атмосферное давление, кПа | от +5 до +35 от 84,0 до 106,7 | |||
Продолжение таблицы 2
| Наименование характеристики | Значение | |
| Номер по технологической схеме | Танк № 31 | Танк № 32 |
| Габаритные размеры, мм, | ||
| Длина прямоугольной части | 23933 | 23911 |
| Ширина прямоугольной части | 7181 | 7007 |
| Высота прямоугольной части | 3867 | 3863 |
| Средний срок службы, лет, не менее | 25 | |
| Рабочие условия эксплуатации: - температура окружающего воздуха, °С - атмосферное давление, кПа | от +5 до +35 от 84,0 до 106,7 | |
наносится на титульный лист паспорта печатным способом. Комплектность средства измерений
Таблица 3 - Комплектность средств измерений
| Наименование | Обозначение | Количество |
| Несамоходное наливное судно | МН - 2509 | 1 шт. |
| Наименование | Обозначение | Количество |
| Танки стальные прямоугольные | №№ 11; 12; 21; 22; 31; 32 | 6 шт. |
| Паспорта на танки стальные прямоугольные | 6 экз. | |
| Градуировочная таблица | 6 экз. |
осуществляется по документу МИ 2874 - 2004 «Резервуары (танки) стальные прямоугольные речных наливных судов (танкеров и барж). Методика поверки геометрическим методом». Основные средства поверки:
- рулетка измерительная металлическая TR30/5 (регистрационный номер 22003 - 07)
- линейка измерительная металлическая (регистрационный номер 20048 - 05);
- штангенциркуль ТТТЦ - I - 250 - 0,05 (регистрационный номер 57709 - 14);
- толщиномер ультразвуковой УТ - 93П (регистрационный номер 10497 - 98). Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых танков с требуемой точностью.
Знак поверки наносится в градуировочной таблице в виде оттиска поверительного клейма, в свидетельстве о поверке - в виде наклейки.
отсутствуют
Нормативные документы, устанавливающие требования к танкам стальным прямоугольным
Приказ Росстандарта № 256 от 07 февраля 2018 года «Об утверждении Государственной поверочной схемы для средств измерения массы и объема жидкости в поток, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости»
МИ 2874 - 2004 Резервуары (танки) стальные прямоугольные речных наливных судов (танкеров и барж). Методика поверки геометрическим методом
