| Номер в госреестре | 80683-20 |
| Наименование СИ | Резервуары стальные горизонтальные цилиндрические |
| Обозначение типа СИ | РГС-20 |
| Изготовитель | Великолукский завод "Транснефтемаш" - филиал Акционерного общества "Транснефть-Верхняя Волга" (Великолукский завод "Транснефтемаш" - филиал АО "Транснефть-Верхняя Волга"), Псковская обл., г. Великие Луки |
| Год регистрации | 2020 |
| МПИ (интервал между поверками) | 5 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Резервуары стальные горизонтальные цилиндрические РГС-20 предназначены для измерения объема нефти и нефтепродуктов, а также для их приема, хранения и отпуска.
Принцип действия резервуаров стальных горизонтальных цилиндрических РГС-20 основан на заполнении их нефтью и нефтепродуктом до определенного уровня, соответствующего заданному значению объема.
Резервуары стальные горизонтальные цилиндрические РГС-20 представляют собой горизонтально расположенный цилиндрический стальной сосуд с днищами, состоящий из двух секций. Секции разделены между собой перегородкой. По наружной поверхности резервуары теплоизолированы слоем минеральной ваты и покрыты оцинкованным листом.
Резервуары оборудованы смотровой площадкой с лестницей и ограждениями. Заполнение и выдача продукта осуществляется через приемно-раздаточные патрубки. Резервуары стальные горизонтальные цилиндрические РГС-20 с заводскими номерами 1, 2, 3, 4, 5, 6 расположены по адресу: Россия, Ярославская область, Ярославский район, Телегинский сельский округ, ЛПДС «Ярославль» Ярославское районное нефтепроводное управление ООО «Транснефть-Балтика».

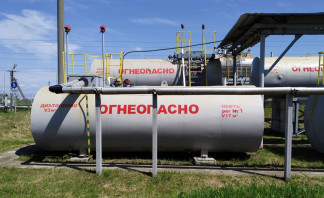

Общий вид резервуаров стальных горизонтальных цилиндрических РГС-20 представлен на рисунке 1.
Рисунок 1 - Общий вид резервуаров РГС-20
Пломбирование резервуаров стальных горизонтальных цилиндрических РГС-20 не предусмотрено.
отсутствует
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение | |
| Номера секций | ||
| 1 | 2 | |
| Номинальная вместимость, м3 | 17 | 3 |
| Пределы допускаемой относительной погрешности определения вместимости (объемный метод), % | ±0,25 | |
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение |
| Условия эксплуатации: | |
| Температура окружающего воздуха, оС | от -50 до +50 |
| Атмосферное давление, кПа | от 84,0 до 106,7 |
| Средний срок службы, лет, не менее | 20 |
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Резервуар стальной горизонтальный цилиндрический | РГС-20 | 6 шт. |
| Паспорт | - | 6 экз. |
| Градуировочная таблица | - | 12 экз. |
осуществляется по документу ГОСТ 8.346-2000 «ГСИ. Резервуары стальные горизонтальные цилиндрические. Методика поверки».
Основные средства поверки:
- рулетка измерительная металлическая 2 класса точности Р30Н2Г, с верхним пределом измерений 30 м (регистрационный номер 55464-13);
- рулетка измерительная металлическая типа Р20У2К, с верхним пределом измерений 20 м (регистрационный номер 51171-12);
- рабочие эталоны 2-го разряда из части 1 ГПС Приказа Росстандарта № 256 от 7 февраля 2018 г;
- рабочие эталоны 2-го разряда из части 1 ГПС Приказа Росстандарта № 3459 от 30 декабря 2019 г.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится в свидетельстве о поверке резервуара.
сведения отсутствуют
Нормативные документы, устанавливающие требования к резервуарам стальным горизонтальным цилиндрическим РГС-20
ГОСТ 8.346-2000 ГСИ. Резервуары стальные горизонтальные цилиндрические. Методика поверки
Приказ Росстандарта № 256 от 7 февраля 2018 г. Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости
| Зарегистрировано поверок | 12 |
| Поверителей | 1 |
| Актуальность данных | 17.11.2024 |
