Резервуары вертикальные стальные цилиндрические РВС-1000, РВС-2000, РВС-3000, 80686-20

Назначение

Резервуары вертикальные стальные цилиндрические РВС-1000, РВС-2000, РВС-3000 (далее - резервуары) предназначены для измерения объема, а также приема, хранения и отпуска нефти и нефтепродуктов.

Описание

Принцип действия резервуаров основан на заполнении их нефтепродуктом до определенного уровня, соответствующего объему согласно градуировочным таблицам резервуаров.

Резервуары представляют собой стальные вертикальные конструкции цилиндрической формы с днищем и стационарной крышей без понтона.

Тип резервуаров - вертикальные стальные цилиндрические. Резервуары оборудованы боковой лестницей, замерным люком, люками-лазами и приемо-раздаточными устройствами для обслуживания во время эксплуатации. Резервуары также оснащены молниезащитой, защитой от статического электричества и системой тушения пожара.

Тип размещения резервуаров - наземный. Фундаменты резервуаров соответствуют требованиям ГОСТ 31385-2016 «Резервуары вертикальные цилиндрические стальные для нефти и нефтепродуктов. Общие технические условия».

Резервуары вертикальные стальные цилиндрические РВС-1000, РВС-2000, РВС-3000 расположены по адресу: Сахалинская область, г. Южно-Сахалинск, Аэропорт, склад горючесмазочных материалов.

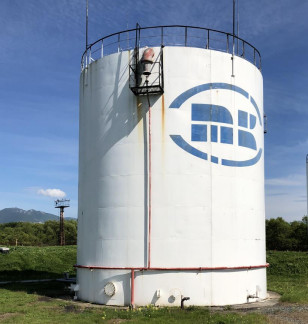

Общий вид резервуаров вертикальных стальных цилиндрических РВС-1000 зав.№ 4, РВС-2000 зав.№ И-135, РВС-3000 зав.№ К-518 представлены на рисунках 1-3.

Пломбирование резервуаров вертикальных стальных цилиндрических РВС-1000, РВС-2000, РВС-3000 не предусмотрено.

Программное обеспечение

отсутствует

Технические характеристики

Таблица 1 - Метрологические и технические характеристики

Знак утверждения типа

наносится на титульные листы паспортов типографским способом.

Таблица 2 - Комплектность средства измерений

Поверка

осуществляется по документу ГОСТ 8.570-2000 «Государственная система обеспечения единства измерений. Резервуары стальные вертикальные цилиндрические. Методика поверки» геометрическим методом.

Основные средства поверки:

-    рулетка измерительная металлическая Р, 2-го класса точности, с верхним пределом измерений 30 м, с грузом Р30У2Г (рег. № 51171-12);

-    рулетка измерительная металлическая Р, 2-го класса точности, с верхним пределом измерений 30 м, с кольцом Р30У2К (рег. № 51171-12);

-    толщиномер ультразвуковой, БУЛАТ 2, диапазон измерений толщины от 0,6 до 30 мм, ПГ ± (0,001h+0,03) мм (рег.№ 28229-04);

-    нивелир оптико-механический с компенсатором GEOBOX N7-26, диапазон измерений углов от 0° до 360°, СКП измерения ±2 мм (рег.№ 35275-13);

-    рейка нивелирная телескопическая RGK TS-3, 3 м, ПГ ± 0,2 мм (рег.№ 74098-19);

-    теодолит 3Т2КП, диапазон измерения углов горизонтальных от 00 до 3600, углов вертикальных от минус 550 до 600, ЦД ± 1” (рег. № 19762-00);

-    линейка измерительная металлическая, (0-500) мм,

ПГ ± 0,1 мм (рег.№ 20048-05);

-    динамометр ДПУ-0,1-2, (0-100) Н, ПГ ± 2 % (рег.№ 26687-08);

-    ареометр стеклянный АНТ-1, ЦД 0,5 кг/м3 (рег.№ 37028-08);

-    термометр ртутный стеклянный лабораторный ТЛ-4, (0-55) °С, ЦД 0,1°С (рег.№

303-91);

-    штангенциркуль ТТТЦ-ТТТ, (0-500) мм, ПГ ± 0,1 мм (рег.№ 7706-00);

-    штангенциркуль ТТТЦ-ТТТ, (500-1600) мм, ПГ ± 0,1 мм (рег.№ 72189-18).

Допускается применение аналогичных средств поверки, обеспечивающих

определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится на свидетельства о поверке и градуировочные таблицы.

Сведения о методах измерений

сведения отсутствуют.

Нормативные документы, устанавливающие требования к резервуарам вертикальным стальным цилиндрическим РВС-1000, РВС-2000, РВС-3000

ГОСТ 8.570-2000 Государственная система обеспечения единства измерений. Резервуары стальные вертикальные цилиндрические. Методика поверки

ГОСТ 31385-2016 Резервуары вертикальные цилиндрические стальные для нефти и нефтепродуктов. Общие технические условия

Приказ Федерального агентства по техническому регулированию и метрологии от 7 февраля 2018 г. № 256 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости»
