| Номер в госреестре | 80687-20 |
| Наименование СИ | Резервуары горизонтальные стальные цилиндрические |
| Обозначение типа СИ | РЦ-20 |
| Изготовитель | Филиал "7 Механический завод" Федерального государственного унитарного предприятия "122 Управление монтажных работ министерства обороны Российской федерации" (ФГУП "122 УМР МО РФ"), г. Санкт-Петербург |
| Год регистрации | 2020 |
| МПИ (интервал между поверками) | 5 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Резервуары горизонтальные стальные цилиндрические РЦ-20 предназначены для измерения объема, а также приема, хранения и отпуска нефти и нефтепродуктов.
Принцип действия резервуаров горизонтальных стальных цилиндрических РЦ-20 основан на измерении объема нефти и нефтепродуктов в зависимости от уровня их наполнения.
Резервуары представляют собой горизонтальные стальные сосуды цилиндрической формы с коническими днищами, разделенные внутри перегородкой на две независимые секции, расположение резервуаров надземное.
Заполнение и опорожнение секций резервуаров осуществляется через приемораздаточные патрубки, расположенные в верхней части резервуаров.
Резервуары горизонтальные стальные цилиндрические РЦ-20 с заводскими номерами 901, 902 расположены на территории филиала ООО «Транснефть-Балтика» - «Нефтебаза «Усть-Луга» по адресу: Россия, Ленинградская область, Кингисеппский район, деревня Косколово, п/о Вистино, Морской торговый порт Усть-Луга. Общий вид резервуаров горизонтальных стальных цилиндрических РЦ-20 представлен на рисунке 1.

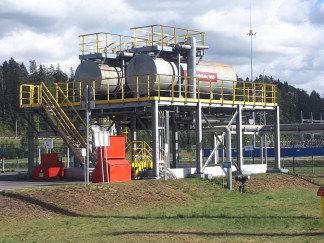

Рисунок 1 - Общий вид резервуаров горизонтальных стальных цилиндрических
РЦ-20
Пломбирование резервуаров горизонтальных стальных цилиндрических РЦ-20 не предусмотрено.
отсутствует
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение |
| РЦ-20 | |
| Номинальная вместимость, м3 | 17 3 |
| Пределы допускаемой относительной погрешности определения вместимости резервуара (объемный метод), % | ±0,25 |
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение |
| РЦ-20 | |
| 17 3 | |
| Условия эксплуатации: - температура окружающего воздуха, С - атмосферное давление, кПа | от -50 до +50 от 84,0 до 106,7 |
| Средний срок службы, лет, не менее | 10 |
наносится на титульный лист паспорта типографским способом.
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Резервуар горизонтальный стальной цилиндрический РЦ-20 | РЦ-20 | 2 шт. |
| Паспорт | - | 2 шт. |
| Градуировочная таблица | - | 4 шт. |
осуществляется по документу ГОСТ 8.346-2000 «ГСИ. Резервуары стальные горизонтальные цилиндрические. Методика поверки»
Основные средства поверки:
- рабочие эталоны единиц объемного расхода жидкости 1 -го и 2-го разрядов из части 1 ГПС приказ Росстандарта от 07.02.2018 № 256;
- рулетка измерительная металлическая 2 класса точности Р30Н2Г, предел измерений от 0 до 30 м, регистрационный номер 55464-13;
- термометр инфракрасный Testo 830-T2, диапазон измерений от минус 30 до плюс 100 °С, регистрационный номер 48507-11;
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится в свидетельство о поверке.
Сведения отсутствуют.
Нормативные документы, устанавливающие требования к резервуарам горизонтальным стальным цилиндрическим РЦ-20
Приказ Росстандарта № 256 от 7 февраля 2018 года «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости»
ГОСТ 8.346-2000 ГСИ. Резервуары стальные горизонтальные цилиндрические. Методика поверки
| Зарегистрировано поверок | 8 |
| Поверителей | 2 |
