| Номер в госреестре | 80691-20 |
| Наименование СИ | Комплексы функционального контроля |
| Обозначение типа СИ | ТЕСТ-1606 |
| Изготовитель | Общество с ограниченной ответственностью "VXI-Системы" (ООО "VXI-Системы"), г. Москва, г. Зеленоград |
| Год регистрации | 2020 |
| Срок свидетельства | 31.12.2025 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Комплексы функционального контроля ТЕСТ-1606 (далее по тексту - комплексы) предназначены для воспроизведений сигналов напряжения постоянного и переменного тока, частоты, электрического сопротивления постоянному току.
Комплексы выполнены по модульному принципу на основе стандарта VXI и представляют собой набор функциональных модулей (мезонинов), размещенных в базовом блоке (крейте), объединенных в зависимости от функционального назначения в измерительные каналы (далее по тексту - ИК), управляемые от персональной электронной вычислительной машины (далее по тексту - ПЭВМ).
Принцип действия комплексов функционального контроля ТЕСТ-1606 основан на воспроизведении сигналов напряжения постоянного и переменного тока, частоты, электрического сопротивления постоянному току с последующим аналого-цифровым преобразованием сигналов в двоичный цифровой код, доступный для чтения программой пользователя.
Конструктивно комплексы представляют собой две 19-дюймовые стойки СЭ232 и СЭ233, с установленными в них блоками БЭ298 и БЭ299 соответственно. В блок БЭ298 установлены модули (мезонины): источник постоянного тока и напряжения постоянного тока ИПТН16 (далее - мезонин ИПТН16), электронный магазин сопротивления постоянному току МЭМС2-4Л (далее - мезонин МЭМС2-4Л), электронный магазин сопротивлений постоянному току МЭМС5 (далее - мезонин МЭМС5) - и источники питания ИП-400, АКИП-1202/1, электронная нагрузка АКИП-1302. В блок БЭ299 установлены модули (мезонины): генератор сигналов произвольной формы МГВ2 (далее - мезонин МГВ2) с возможностью подключения модуля усиления сигнала УС3 (далее - УС3) для расширения диапазона измерений, генератор сигналов высокочастотный цифровой МГВЧ (далее - мезонин МГВЧ) - и вольтметр GDM-78261, осциллограф АКИП-4131/2А. Комплексы управляются при помощи ПЭВМ на операционной системе Windows 10.

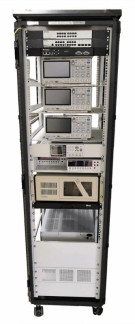

Общий вид комплексов функционального контроля ТЕСТ-1606 с указанием мест пломбирования от несанкционированного доступа представлен на рисунке 1.
Рисунок 1 - Общий вид комплексов функционального контроля ТЕСТ-1606 с указанием мест пломбирования от несанкционированного доступа
Комплексы работают под управлением программного обеспечения (далее по тексту - ПО), которое выполняет следующие функции:
- считывание измерительной информации;
- передачу измерительной информации в ПО верхнего уровня;
- протоколирование измерительной информации.
Метрологически значимая часть ПО выделена в файлы библиотеки математических функций PovCalc.dll.
Метрологически значимая часть ПО и измеренные данные защищены с помощью специальных средств защиты от непреднамеренных и преднамеренных изменений. Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» по Р 50.2.077 - 2014.
Идентификационные данные (признаки) метрологически значимой части ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | PovCalc.dll |
| Номер версии ПО (идентификационный код) | не ниже 1.0 |
| Цифровой идентификатор ПО | 957294D4 |
| Алгоритм вычисления цифрового идентификатора ПО | CRC32 |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон воспроизведений напряжения постоянного тока мезонином ИПТН16, мВ | от 10 до 250 |
| Пределы допускаемой абсолютной погрешности воспроизведений напряжения постоянного тока мезонином ИПТН16, мВ | ±5 |
| Наименование характеристики | Значение |
| Верхние пределы диапазонов воспроизведений напряжения постоянного тока, В: - мезонин МГВ2 - мезонин МГВ2 совместно с УС3 | 10 40 |
| Разрешающая способность воспроизведений напряжения постоянного тока, мкВ: - мезонин МГВ2 - мезонин МГВ2 совместно с УС3 | 10 10 |
| Пределы допускаемой относительной погрешности воспроизведений напряжения постоянного тока, %: - мезонин МГВ2 - мезонин МГВ2 совместно с УС3 | ±0,5 ±0,5 |
| Диапазон воспроизведений частоты синусоидального сигнала мезонином МГВ2 совместно с УС3, Гц | от 1 до 20000 |
| Пределы допускаемой относительной погрешности воспроизведений частоты синусоидального сигнала мезонином МГВ2 совместно с УС3, % | ±0,5 |
| Верхние пределы диапазонов воспроизведений напряжения постоянного тока мезонином МГВ2, В | 200 |
| Разрешающая способность воспроизведений напряжения постоянного тока мезонином МГВ2, мкВ | 10 |
| Пределы допускаемой относительной погрешности воспроизведений напряжения постоянного тока мезонином МГВ2, % | ±0,5 |
| Диапазон воспроизведений электрического сопротивления постоянному току мезонином МЭМС5, Ом | от 1 до 250 |
| Пределы допускаемой абсолютной погрешности воспроизведений электрического сопротивления постоянному току мезонином МЭМС5, Ом | ±0,6 |
| Диапазон воспроизведений электрического сопротивления постоянному току мезонином МЭМС2-4Л, кОм | от 10 до 100 |
| Пределы допускаемой абсолютной погрешности воспроизведений электрического сопротивления постоянному току мезонином МЭМС2-4Л, Ом | ±(2 10-3 Rx+2)* |
| Диапазон воспроизведений напряжения постоянного тока источником питания ИП-400, В | от 3 до 40 |
| Пределы допускаемой относительной погрешности воспроизведений напряжения постоянного тока источником питания ИП-400, % | ±1 |
| Диапазон воспроизведений напряжения переменного тока с частотой от 45 до 500 Гц источником питания АКИП-1202/1, В | от 60 до 250 |
| Пределы допускаемой относительной погрешности воспроизведений напряжения переменного тока с частотой от 45 до 500 Гц источником питания АКИП-1202/1, % | ±1 |
| Диапазон воспроизведений электрического сопротивления постоянному току нагрузкой электронной АКИП-1302, Ом | от 1 до 20 |
| Пределы допускаемой относительной погрешности воспроизведений электрического сопротивления постоянному току нагрузкой электронной АКИП-1302, % | ±1 |
| Диапазон воспроизведений частоты синусоидального сигнала, Гц | от 1 до 400 |
| Пределы допускаемой относительной погрешности воспроизведений частоты синусоидального сигнала, % | ±0,5 |
* Rx - воспроизводимое значение сопротивления, кОм
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Параметры электрического питания: | |
| - напряжение переменного тока, В | 220±22 |
| - частота переменного тока, Гц | 50±1 |
| Потребляемая мощность, ВА, не более: | |
| - стойка СЭ232 | 1500 |
| - стойка СЭ233 | 1500 |
| Габаритные размеры (длинахширинахвысота), мм, не более: - стойка СЭ232 | 800х600х2170 |
| - стойка СЭ233 | 800х600х2170 |
| Масса, кг, не более: | |
| - стойка СЭ232 | 250 |
| - стойка СЭ233 | 250 |
| Рабочие условия измерений: | |
| - температура окружающего воздуха, °С | от +5 до +40 |
| - относительная влажность, % | до 80 |
| - атмосферное давление, кПа | от 84,0 до 106,7 |
| Средняя наработка на отказ, ч, не менее | 20000 |
| Средний срок службы, лет, не менее | 10 |
| наносится на титульный лист руководства по графики. КомплектностьТаблица 4 - Комплектность средства измерений | эксплуатации методом | компьютерной |
| Наименование | Обозначение | Количество |
| Комплекс функционального контроля ТЕСТ-1606 | - | 1 шт.* |
| Комплект ЗИП-О | ФТКС.305656.304 | 1 шт. |
| Руководство по эксплуатации | ФТКС.411713.357РЭ | 1 экз. |
| Формуляр | ФТКС.411713.357ФО | 1 экз. |
| Программное обеспечение на CD (компакт-дисках) | - | 1 шт. |
| * - В соответствии с заказом. | ||
осуществляется в соответствии с разделом 13 «Методика поверки» документа ФТКС.411713.357РЭ «Комплексы функционального контроля ТЕСТ-1606. Руководство по эксплуатации», утвержденным ООО «ИЦРМ» 11.06.2020 г.
Основные средства поверки:
- вольтметр универсальный цифровой GDM-78261 (регистрационный номер в Федеральном информационном фонде 52669-13);
- частотомер универсальный CNT90 (регистрационный номер в Федеральном информационном фонде 41567-09);
- мультиметр 3458А (регистрационный номер в Федеральном информационном фонде 25900-03)
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке и/или в формуляр в виде наклейки или оттиска клейма.
приведены в эксплуатационном документе.
ГОСТ 22261-94 ГСИ. Средства измерений электрических и магнитных величин. Общие технические условия
ГОС 8.027-2001 ГСИ. Государственная поверочная схема для средств измерений постоянного электрического напряжения и электродвижущей силы
Приказ Федерального агентства по техническому регулированию и метрологии от 15 февраля 2016 г. № 146 «Об утверждении Государственной поверочной схемы для средств измерений электрического сопротивления»
ГОСТ 8.129-2013 ГСИ. Государственная поверочная схема для средств измерений времени и частоты
ГОСТ Р 51884-2002 Магистраль VME, расширенная для контрольноизмерительной аппаратуры (магистраль VXI) общие технические требования
ФТКС.411713.357ТУ Комплекс функционального контроля ТЕСТ-1606. Технические условия
