Измерители сопротивления изоляции SIM-Q, AAL, ADL, 80692-20

Измерители сопротивления изоляции SIM-Q, AAL, ADL (далее по тексту - измерители) предназначены для измерений электрического сопротивления изоляции по постоянному току между сетью постоянного или переменного тока и заземлением.

Документы

Описание типа

Методика поверки

Карточка СИ

Номер в госреестре	80692-20
Наименование СИ	Измерители сопротивления изоляции
Обозначение типа СИ	SIM-Q, AAL, ADL
Изготовитель	DEIF A/S, Дания
Год регистрации	2020
Срок свидетельства	31.12.2025
МПИ (интервал между поверками)	1 год
Стоимость поверки	Узнать стоимость
Описание типа	скачать
Методика поверки	скачать

Назначение

Описание

Принцип действия измерителей состоит в приложении напряжения постоянного или переменного тока между сетью и заземлением. Сопротивление между сетью постоянного или переменного тока и заземлением пропорционально току утечки, который усиливается и выводится на индикацию, отградуированную в единицах сопротивления.

Конструктивно измерители представляют собой щитовые приборы со стрелочной индикацией сопротивления изоляции и сменными шкалами, состоящие из корпуса и размещенной в нем печатной платы.

Измерители изготавливаются в трех модификациях: SIM-Q, AAL, ADL. Измерители модификации SIM-Q измеряют сопротивление изоляции в сетях переменного и постоянного тока, модификации AAL только в сетях переменного тока, модификации ADL только в сетях постоянного тока. Измерители модификации SIM-Q по заказу изготавливаются с опцией LF, которая позволяет расширить диапазон рабочих частот измеряемой сети. Модификации отличаются метрологическими характеристиками и массой.

Измерители имеют один переключаемый релейный контакт. С помощью встроенного переключателя выход может быть сконфигурирован следующим образом:

- режим NE - контакт нормально замкнут под напряжением. Реле включается при подаче питания. В случае отключения питания измерителей контакты реле изменят положение. Рекомендуется для сигналов неисправности;

- режим ND - контакт нормально разомкнут без напряжения. Реле не меняет положение при подаче питания. В случае отключения питания измерителей контакты реле изменят положение. Рекомендуется для целей контроля.

Уставка значения сопротивления для включения аварийной сигнализации устанавливается потенциометром по шкале сопротивлений, расположенной на задней панели измерителей.

Структуры условного обозначения исполнений измерителей:

AAL-2

^-Наименование исполнения

Наименование модификации -Q LF MKII

Дополнительная опция с расширенным диапазоном рабочих частот Наименование модификации

SIM

ADL-111Q96/24VDC

^-Напряжение питания

-Габаритный размер

-Наименование исполнения

-Наименование модификации

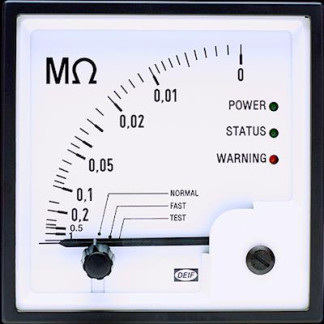

Общий вид измерителей с указанием мест пломбирования от несанкционированного доступа и мест нанесения знака поверки представлены на рисунках 1-6.

Место .

пломбирования .

Место

пломбирования

Программное обеспечение

отсутствует.

Таблица 2 - Метрологические характеристики

Наименование характеристики	Значение для модификации
Наименование характеристики	SIM-Q	ADL	AAL
Диапазоны измерений электрического сопротивления изоляции по постоянному току	от 0 до 1 МОм от 0 до 10 МОм	от 0 до 50 кОм от 0 до 250 кОм от 0 до 500 кОм от 0 до 1 МОм от 0 до 10 МОм	от 0 до 1 МОм от 0 до 10 МОм
Пределы допускаемой основной приведенной к верхней границе диапазона измерений погрешности измерений электрического сопротивления изоляции по постоянному току, %	В сетях постоянного и переменного тока: ±5 (для диапазона от 0 до 1 МОм) ±2 (для диапазона от 0 до 10 МОм)	В сетях постоянного тока: ±5	В сетях переменного тока: ±5
Диапазон рабочих частот измеряемой сети, Гц	от 20 до 500 с опцией LF: от 5 до 500	-	от 45 до 500
Пределы допускаемой дополнительной приведенной к диапазону измерений погрешности измерений электрического сопротивления изоляции по постоянному току, вызванной изменением температуры окружающей среды в пределах рабочих условий измерений на каждые 10 °С, %	±0,5	±0,5	±0,5
Пределы допускаемой дополнительной приведенной к диапазону измерений погрешности измерений электрического сопротивления изоляции по постоянному току, вызванной изменением напряжения питания, %	При отклонении напряжения питания от номинального: от +20 до -15 %: ±0,2	При отклонении напряжения питания от номинального: от +20 до -15 не включ. %: ±0,2 от -15 включ. до -20 %: ±5,0	При отклонении напряжения питания от номинального: от +20 до -20 %: ±0,2

Наименование характеристики	Значение
Наименование характеристики	SIM-Q	ADL	AAL
Нормальные условия измерений: - температура окружающей среды, °С - относительная влажность, %	от +15 до +25 от 30 до 80
Рабочие условия измерений: - температура окружающей среды, °С - относительная влажность, %	от -25 до +60 до 97	от -25 до +60 до 97	от -25 до +60 до 97
Параметры электрического питания: - напряжение переменного тока, В	100±20; 110±22; 127±25,4; 220±44; 230±46; 240±48; 400±80; 450±90; 480±96	-	115±23; 230±46; 400±80
- частота переменного тока, Гц	от 40 до 70	-	от 45 до 65
- напряжение постоянного тока, В	от 20,4 до 30	от 18 до 31,2; от 82,5 до 143; от 165 до 286	-
Габаритные размеры, мм, не более: - высота - ширина - длина	96.0 63.0 96.0
Масса, кг, не более	0,39	0,39	0,45
Средняя наработка на отказ, ч, не менее	85000
Средний срок службы, лет, не менее	10

Знак утверждения типа

наносится на титульный лист руководства по эксплуатации типографским способом, методом офсетной печати на циферблат измерителя.

Комплектность

Таблица 4 - Комплектность

Наименование	Обозначение	Количество
Измеритель сопротивления изоляции SIM-Q, AAL, ADL	-	1 шт.
Руководство по эксплуатации	-	1 экз.
Методика поверки	ИЦРМ-МП-129-20	1 экз.

Поверка

осуществляется по документу ИЦРМ-МП-129-20 «ГСИ. Измерители сопротивления изоляции SIM-Q, AAL, ADL. Методика поверки», утвержденному ООО «ИЦРМ» 28.08.2020 г.

Основные средства поверки:

- магазин сопротивлений измерительный Р4047 (регистрационный номер в Федеральном информационном фонде 2696-71);

- магазин сопротивления Р33 (регистрационный номер в Федеральном информационном фонде 1321-60);

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемого измерителя сопротивления изоляции SIM-Q, AAL, ADL с требуемой точностью.

Знак поверки наносится на стекло измерителей сопротивления изоляции SIM-Q, AAL, ADL в виде наклейки и (или) поверительного клейма и (или) на свидетельство о поверке.

Сведения о методах измерений

приведены в эксплуатационном документе.

Нормативные документы

ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия

ГОСТ 14014-91 Приборы и преобразователи измерительные цифровые напряжения, тока, сопротивления. Общие технические требования и методы испытаний Техническая документация изготовителя
