| Номер в госреестре | 80694-20 |
| Наименование СИ | Усилители измерительные |
| Обозначение типа СИ | ТС 225 |
| Изготовитель | Общество с ограниченной ответственностью "Тестсистемы" (ООО "Тестсистемы"), г. Иваново |
| Год регистрации | 2020 |
| Срок свидетельства | 31.12.2025 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Усилители измерительные ТС 225 (далее - усилители) предназначены для измерений электрических сигналов от тензометрических датчиков различных физических величин, преобразования измеренных сигналов в цифровую форму и передачи цифровых значений измеренных сигналов по цифровому интерфейсу в персональный компьютер.
Принцип действия усилителей основан на преобразовании входных сигналов от полномостовых тензометрических датчиков в цифровую форму прецизионным аналогоцифровым преобразователем, дальнейшей их обработке и отображении результатов измерений на дисплее.
Усилители выпускаются в четырех модификациях ТС 225.1-2, ТС 225.1-6, ТС 225.2, ТС 225.3, отличающихся конструктивным исполнением, метрологическими и техническими характеристиками.

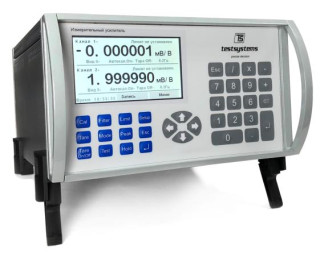

Усилители модификаций ТС 225.1-2, ТС 225.1-6 конструктивно имеют настольное исполнение в виде базового блока, на лицевой панели которого расположены цифровой дисплей и функциональные клавиши, предназначенные для ввода значений и выбора специальных функций при измерениях. На задней панели установлены разъемы для подключения измерительных датчиков, питания и интерфейсные разъемы RS232, опционально USB и Ethernet.
Усилители модификаций ТС 225.2, ТС 225.3 конструктивно выполнены в виде портативных приборов в пластмассовом корпусе. На лицевой панели усилителей размещены цифровой дисплей и функциональные клавиши, на торцевой поверхности установлены разъемы для подключения измерительных датчиков, питания и интерфейсный разъём RS232.
Управление усилителями осуществляется при помощи функциональных клавиш.
Усилители имеют обозначение ТС 225.X-Y
где ТС 225- номер проекта предприятия разработчика усилителей;
X- модификация:
1 - класс точности 0,002;
2 - класс точности 0,005;
3 - класс точности 0,01.
Y- количество измерительных каналов (указывается, только для модификации класса точности 0,002):
2 - два измерительных канала;
6 - шесть измерительных каналов.
Обозначение усилителей при заказе:
Усилитель измерительный класс точности 0,002, два измерительных канала:
Усилитель измерительный ТС 225.1-2 УХЛ 4.2 26.51.43-033-99369822-2020.
Усилитель измерительный класс точности 0,01:
Усилитель измерительный ТС 225.3 УХЛ 4.2 26.51.43-033-99369822-2020. Общий вид усилителей представлен на рисунках 1 - 3.
ш
Пломбирование усилителей измерительных ТС 225 не предусмотрено.
Усилители функционируют под управлением встроенного программного обеспечения (далее - ПО), которое является его неотъемлемой частью. ПО осуществляет функции сбора, хранения, обработки и представления измерительной информации.
Влияние программного обеспечения учтено при нормировании метрологических характеристик.
Идентификационные данные ПО приведены в таблице 1. Таблица 1 - Идентификационные данные встроенного ПО_
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | P_1.01.U |
| Номер версии (идентификационный номер ПО), не ниже | 1.01.U.XX* |
| Цифровой идентификатор ПО | 0x1917 |
| Алгоритм вычисления цифрового идентификатора | CRC16 |
| * 1.01U - метрологически значимая часть ПО; ХХ - метрологически не значимая часть ПО. |
Уровень защиты ПО от непреднамеренных и преднамеренных изменений - «средний» в соответствии с рекомендациями Р 50.2.077-2014.
Таблица 2 - Метрологические характеристики усилителей
| Наименование характеристики | Значение для модификации | ||
| ТС 225.1-2 ТС 225.1-6 | ТС 225.2 | ТС 225.3 | |
| Класс точности 1) | 0,002 | 0,005 | 0,01 |
| Пределы измерений коэффициента преобразования, мВ/В | ±2,5; ±4,5 | ±3 | ±3 |
| Пределы допускаемой дополнительной приведенной (к верхнему значению коэффициента преобразования) погрешности измерений коэффициента преобразования, вызванной изменением температуры окружающей среды в диапазоне рабочих температур, на каждые 10 °С, % - для коэффициента преобразования ±2,5 мВ/В - для коэффициента преобразования ±4,5 мВ/В | ±0,001 ±0,003 | - | - |
| 1) Под классом точности для модификаций ТС 225.1-2, ТС 225.1-6 понимаются пределы допускаемой основной приведенной (к верхнему значению коэффициента преобразования) погрешности измерений коэффициента преобразования, %. Под классом точности для модификаций ТС 225.2, ТС 225.3 понимаются пределы допускаемой приведенной (к верхнему значению коэффициента преобразования) погрешности измерений коэффициента преобразования, %. | |||
| Наименование характеристики | Значение для модификации | |||
| ТС 225.1-2 | ТС 225.1-6 | ТС 225.2 | ТС 225.3 | |
| Количество измерительных каналов | 2 | 6 | 1 | 1 |
| Несущая частота, Гц | 225 | |||
| Напряжение возбуждения, В | 5 | 2,4; 5 | ||
| Диапазон эквивалентного электрического сопротивления измерительной части моста, Ом | от 80 до 2000 | от 180 до 2000 | ||
| Параметры электрического питания от сети переменного тока: - напряжение переменного тока, В - частота переменного тока, Гц | от 207 до 253 от 50 до 60 | |||
| Параметры электрического питания от автономного источника (3 элемента АА): - напряжение постоянного тока, В | от 3,2 до 5,0 | |||
| Потребляемая мощность, Вт, не более | 35 | 45 | 5 | |
| Нормальные условия измерений: - температура окружающего воздуха, °С - относительная влажность воздуха, % - - атмосферное давление, кПа | от +20 до +25 от 40 до 80 от 84 до 106 | |||
| Рабочие условия измерений: - температура окружающего воздуха, °С - относительная влажность воздуха, % - атмосферное давление, кПа | от +10 до +35 от 40 до 80 от 84 до 106 | |||
| Габаритные размеры, мм, не более: - высота - ширина - глубина | 200 240 300 | 200 455 300 | 210 105 50 | |
| Масса, кг, не более | 4,5 | 7,0 | 0,4 | |
| Средняя наработка на отказ, ч | 10000 | |||
| Средний срок службы, лет | 10 | |||
наносится на титульный лист руководства по эксплуатации и паспорта типографским способом, на табличку, прикрепляемую к корпусу усилителя методом офсетной печати.
Комплектность усилителей представлена в таблице 4.
Таблица 4 - Комплектность усилителей
| Наименование | Обозначение | Количество |
| Усилитель измерительный | ТС 225 | 1 шт. |
| Источник сетевого питания (только для модификаций ТС 225.2, ТС 225.3) | - | 1 шт. |
| Руководство по эксплуатации - для модификаций ТС 225.1-2, ТС 225.1-6 - для модификаций ТС 225.2, ТС 225.3 | ТС 225.1.000.000 РЭ ТС 225.000.000 РЭ | 1 экз. |
| Паспорт - для модификаций ТС 225.1-2, ТС 225.1-6 - для модификаций ТС 225.2, ТС 225.3 | ТС 225.1.000.000 ПС ТС 225.000.000 ПС | 1 экз. |
| Методика поверки | ИЦРМ-МП-180-20 | 1 экз. |
осуществляется в соответствии с документом ИЦРМ-МП-180-20 «ГСИ. Усилители измерительные ТС 225. Методика поверки», утвержденным ООО «ИЦРМ» 18.08.2020 г. Основное средство поверки:
- мост эталонный переменного тока BN-100A (регистрационный номер в Федеральном информационном фонде 32602-12).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых усилителей с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
приведены в эксплуатационном документе.
ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия
ТУ 26.51.43-033-99369822-2020 Усилители измерительные ТС 225. Технические
условия
| Зарегистрировано поверок | 11 |
| Поверителей | 3 |
| Актуальность данных | 17.11.2024 |
