| Номер в госреестре | 80695-20 |
| Наименование СИ | Счетчики электрической энергии |
| Обозначение типа СИ | ZCX / ZMX серии E450 |
| Изготовитель | Компания Landis+Gyr AG, Швейцария |
| Год регистрации | 2020 |
| Срок свидетельства | 31.12.2025 |
| МПИ (интервал между поверками) | 16 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Счетчики электрической энергии ZCX / ZMХ серии Е450
(далее - счетчики) предназначены для измерений и учета активной и реактивной электрической энергии прямого и обратного направления в однофазных и трехфазных цепях переменного тока, для прямого включения в одно- и многотарифном режимах.
Принцип действия счетчиков основан на операциях перемножения сигналов, пропорциональных токам и напряжениям в однофазной или трехфазной электрической сети, преобразовании результатов перемножения в последовательность импульсов, реализуемых с помощью электронных компонентов и их накоплении в энергонезависимом запоминающем устройстве.
Счетчики являются электронными измерительными приборами, сконструированными по принципу цифровой обработки аналоговых входных сигналов. В качестве входных сигналов счетчики воспринимают аналоговые значения фазных токов и фазных напряжений.
Микропроцессор на основе мгновенных цифровых значений напряжения, тока и мощности вычисляет величины активной, реактивной и полной энергии.
В конструкции счетчика реализованы оптические испытательные выходы, оптический интерфейс для считывания данных и параметрирования, коммуникационные модули передачи данных для подключения внешних систем АИИС КУЭ.
Счетчики располагают встроенным реле отключения/ограничения нагрузки абонента, управление которым происходит в соответствии с заданной программой.
Счетчики имеют в своем составе микропроцессор, обрабатывающий цифровые сигналы для обработки измеряемых величин, устройства хранения и отображения измерительной информации, мониторинга параметров сети, индикации попыток несанкционированного доступа, интерфейсы связи с внешними устройствами и системами.
Счетчики ведут журнал событий, сохраняя в нем информацию о событиях, определенных при конфигурации и параметризации счетчика и коммуникационного модуля, например, об отсутствии напряжения, попытках несанкционированного доступа или сообщения
об ошибках.
Все измеренные и вычисленные значения, данные конфигурации и параметризации счетчика и коммуникационного модуля, профиль нагрузки и данные для расчетов за электроэнергию, а также журнал событий сохраняются в энергонезависимой памяти счетчика и коммуникационного модуля при отсутствии питания.
Счетчики оснащены последовательным асинхронным оптическим интерфейсом передачи данных по протоколу IEC 62056-21.
Счетчики имеют встроенную функцию циклической, непрерывной самодиагностики.
Основные характеристики счетчиков серии Е450:
- учет активной, реактивной и полной электроэнергии по 6 тарифам;
- отображение данных на жидкокристаллическом дисплее;
- двусторонний коммуникационный обмен с вышестоящей системой АИИС КУЭ по одному из интерфейсов: PLC и 2G/3G (GSM/GPRS/UMTS) (для модификаций S2, S3); G3-PLC (для модификации S4).
- встроенный проводной интерфейс M-Bus для организации приема данных комплексного учета энергоресурсов (опционально);
- встроенный беспроводной интерфейс M-Bus для организации приема данных комплексного учета энергоресурсов и отображения данных на терминале абонента (опционально);
- наличие последовательного оптического интерфейса;
- встроенное реле отключения/ограничения нагрузки абонента;
- наличие до двух выходных реле для управления нагрузкой абонента;
- набор функций для предотвращения несанкционированного доступа.

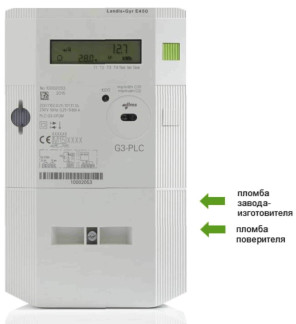

Схема пломбировки счетчиков от несанкционированного доступа энергоснабжающей организацией и после поверки осуществляется в виде навесных либо мастичных пломб с оттиском клейма поверителя на пломбировочных винтах как показано на рисунке 1.
Общий вид счетчиков с указанием мест пломбирования от несанкционированного доступа приведен на рисунках 1-4.
пломба
поверителя
пломба
поверителя
Структура условного обозначения счетчиков:
10 C Q U1 L1
Пример ZCX i
D3 .3 S4
Тип сети -1
ZMX 3-фазный, 4-проводный
ZCX 1-фазный, 2-проводный
Вариант _
сборки
- Не совместимый с IDIS
i вариант
IDIS-совместимый вариант
Тип соединения -
1 Прямого включения (1-фазный)
3 Прямого включения (3-фазный)
Класс точности -
10 Активная энергия - класс 1 (МЭК);
реактивная энергия - класс 2 20 Активная энергия - класс 2 (МЭК); реактивная энергия - класс 2
Измеряемые величины -
A Активная энергия, двунаправленная C Активная и реактивная энергия (комбинированный)
Системный интерфейс -
P PLC (связь по силовой сети)
G Беспроводной GSM / GPRS / UMTS Q G3-PLC OFDM
Интерфейс пользователя
U0 Оптический
U1 Оптический + беспроводной M-Bus (868 МГц)
Локальный _
интерфейс
L0 Не используется L1 Проводной M-Bus
Реле для управления _
нагрузкой
D0 0-полюсный SCS (переключатель управления питанием)
D1 1-полюсное реле отключения нагрузки (только для 1-фазных D2 счетчиков)
D3 2-полюсное реле отключения нагрузки (только для 1 -фазных счетчиков)
3-полюсное реле отключения нагрузки (для 3-фазных 3-х и 4-х проводных счетчиков)
Релейные выходы для управления сторонним _
оборудованием
0 Без реле
2 90 мА полупроводниковое твердотельное реле (OptoMOS) + 8 А
3 электромеханическое реле
5 А электромеханическое самоблокирующееся реле + 8 А электромеханическое реле
Доп. функции -
0 Не используется
1 Цифровой вход
5 Вход управления тарифами
Модификации _
52 Модификация 2
53 Модификация 3*
54 Модификация 4 (G3-PLC OFDM)
* - только для счетчиков ZMX
В счетчиках все измерения и вычисления выполняет цифровой сигнальный процессор, в который, в процессе изготовления счетчика загружается внутренне программного обеспечение в виде прошивки микропроцессора счетчика, которое является метрологически значимым. Программное обеспечение аппаратно защищено от записи, что исключает возможность его несанкционированных настройки и вмешательства, приводящих к искажению результатов измерений.
Уровень защиты программного обеспечения «Высокий» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные признаки | Значение | |||
| Модификация | ZCX S2 | ZMX S3 | ZCX S4 | ZMX S4 |
| Идентификационное наименование ПО | Прошивка микропроцессора счетчика | |||
| Номер версии ПО | не ниже V43.05.00.00 | не ниже V65.04.00.02 | не ниже V91.11.11.13 | не ниже V93.11.11.13 |
| Цифровой идентификатор ПО | - | - | - | - |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| 1 | 2 |
| Класс точности при измерении активной электроэнергии по ГОСТ 31819.21-2012 (IEC 62053-21:2003) | 1 или 2 |
| Класс точности при измерении реактивной электроэнергии по ГОСТ 31819.23-2012 (IEC 62053-23:2003) | 2 |
| 1 | 2 |
| Номинальная частота, Гц | 50 |
| Номинальное напряжение Ином, В | 230 3x230/400 |
| Рабочий диапазон напряжений от Ином, % | от 80 до 115 |
| Стартовый ток (чувствительность), А | 0,004-Ь |
| Базовые токи I6 (максимальные токи ^акс), А | 5 (80) 5 (100) |
| Пределы допускаемой основной абсолютной погрешности точности хода внутренних часов, с/сут., не более | ±0,2 |
| Пределы дополнительной абсолютной температурной погрешности точности хода внутренних часов, с/(°Ссут.), не более | ±0,15 |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| 1 | 2 |
| Потребляемая мощность, пофазная в цепях напряжения, Вт (В А), не более: | |
| для Е450 S2 | |
| - активная мощность при Ином, Вт, не более | 0,45 |
| - полная мощность при Ином, Вт, не более | 0,51 |
| для Е450 S3, S4 | |
| - активная мощность при Ином, Вт, не более | 1,2 |
| - полная мощность при Ином, Вт, не более | 9,0 |
| Потребляемая мощность в цепях тока, Вт, не более | 0,02 |
| Жидкокристаллический (ЖК) дисплей | |
| - количество цифр индикации | до 8 |
| Цена единицы разрядов ЖК-дисплея**: | |
| - младшего, кВтч | 0,0001 |
| - старшего, кВтч, не менее | 10000000 |
| Оптический испытательный выход активной и реактивной | |
| энергии: | |
| - тип | светодиод |
| - длительность импульса, мс*) | от 35 до 40 |
| - постоянная счетчика, имп/кВтч*) | 500 или 1000 |
| Масса, кг, не более: | |
| - для счетчиков ZCX | 1,0 |
| - для счетчиков ZMX | 1,6 |
| Габаритные размеры (длинахвысотахглубина), мм, не более: | |
| -для счетчиков ZCX S2 | 134,4x231x68,2 |
| - для счетчиков ZCX S4 | 134,7x248x66 |
| - для счетчиков ZMX S3 | 176,4x282,1x78,6 |
| - для счетчиков ZMX S4 | 172x261,3x76,6 |
| Нормальные условия измерений: | |
| -температура окружающего воздуха, °С | от 15 до 25 |
| - относительная влажность, % | от 45 до 80 |
| - атмосферное давление, кПа | от 84 до 106,7 |
| 1 | 2 |
| Рабочие условия измерений: -температура окружающего воздуха, °С - относительная влажность, % - атмосферное давление, кПа | от -40 до +70 98 от 60 до 106,7 |
| Диапазон температур хранения и транспортирования, °С | от -40 до +85 |
| Класс защиты изоляции (по МЭК 62052-11) | 2 |
| Степень защиты от проникновения пыли и воды | IP54 |
| Средняя наработка до отказа, ч. | 220000 |
| Средний срок службы, лет | 30 |
| *) Конкретное значение определяется при заказе. **) Конкретное значение характеристики (параметра) выбирается при параметризации счетчика с помощью сервисного программного обеспечения. | |
наносится на щиток счетчика методом офсетной печати или иным способом, не ухудшающим его качества, а также на титульный лист паспорта наносится типографским способом.
Таблица 4 - Комплектность средства измерений.
| Наименование | Обозначение | Количество |
| Счетчик электрической энергии ZCX / ZMX серии Е450 | -1) | 1 шт. |
| Паспорт | - | 1 экз. |
| Руководство по эксплуатации 2) | - | 1 экз. |
| Методика поверки 3) | МП-097/03-2019 | 1 экз. |
| Сервисное программное обеспечение | MAP110 или MAP120 | 1 шт. |
| 1) - в зависимости от заказа; 2) - допускается поставка 1 экземпляра на партию счетчиков. 3) - поставляется по требованию. | ||
осуществляется по документу МП-097/03-2019 «ГСИ. Счетчики электрической энергии ZCX / ZMX серии Е450. Методика поверки», утвержденному
ООО «ПРОММАШ ТЕСТ» 25.03.2019 г.
Основные средства поверки:
- Установка поверочная универсальная УППУ-МЭ (регистрационный номер в Федеральном информационном фонде 57346-14);
- Измеритель параметров электробезопасности электроустановок MI 2094 (регистрационный номер в Федеральном информационном фонде 36055-07);
- Блок коррекции времени ЭНКС-2 (регистрационный номер в Федеральном информационном фонде 37328-15).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке и (или) в паспорт.
приведены в эксплуатационном документе.
Нормативные документы, устанавливающие требования к счетчикам электрической энергии ZCX / ZMK серии Е450
ГОСТ 31818.11-2012 (IEC 62052-11:2003) Аппаратура для измерения электрической энергии переменного тока. Общие требования. Испытания и условия испытаний. Часть 11. Счетчики электрической энергии.
ГОСТ 31819.21-2012 (IEC 62053-21:2003) Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 21. Статические счетчики активной энергии классов точности 1 и 2.
ГОСТ 31819.23-2012 (IEC 62053-23:2003) Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 23. Статические счетчики реактивной энергии.
ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия.
