| Номер в госреестре | 80696-20 |
| Наименование СИ | Трансформаторы тока |
| Обозначение типа СИ | TOROID |
| Изготовитель | "ALCE Elektrik Sanayi ve Ticaret A.S.", Турция |
| Год регистрации | 2020 |
| МПИ (интервал между поверками) | 4 года |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Трансформаторы тока TOROID (далее - трансформаторы) предназначены для передачи сигналов измерительной информации средствам измерений, устройствам защиты, автоматики, сигнализации и управления в сетях переменного тока на номинальное напряжение 0,66 кВ с номинальной частотой 50 или 60 Гц.
Принцип действия трансформаторов основан на использовании явления электромагнитной индукции, то есть на создании электродвижущей силы (далее по тексту -ЭДС) переменным магнитным полем. Первичный ток, протекая по первичной обмотке, создает в магнитопроводе вторичной обмотки ЭДС. Так как вторичная обмотка замкнута на внешнюю нагрузку, ЭДС вызывает появление во вторичной обмотке и внешней нагрузке тока, пропорционального первичному току. Трансформаторы тока относятся к классу масштабных измерительных преобразователей электрических величин.
Трансформаторы по принципу конструкции - шинные. По числу ступеней трансформации - одноступенчатые. Трансформаторы не имеют встроенной первичной обмотки. В качестве первичной обмотки в окне магнитопровода трансформаторов крепится шина соответствующего размера.
Табличка с техническими данными расположена на корпусе трансформаторов.

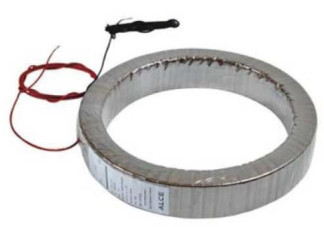

Общий вид трансформаторов с указанием места пломбирования от несанкционированного доступа представлен на рисунке 1.
отсутствует.
Метрологические и технические характеристики трансформаторов приведены в таблицах 1 и 2.
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение | |
| Для зав. №№: 0105165001, 0105165002, 0105165003 | Для зав. №№: 0103527001, 0103527002, 0103527003 | |
| Номинальное напряжение Ином., кВ | 0,66 | |
| Наибольшее рабочее напряжение Ин.р, кВ | 0,72 | |
| Номинальный первичный ток Гном., А | 18000 | 8000 |
| Номинальный вторичный ток Ьном., А | 5 | |
| Класс точности вторичной обмотки для измерения и учета по ГОСТ 7746-2015 | 0,2S | |
| Номинальная вторичная нагрузка Б2ном с индуктивноактивным коэффициентом мощности cos ф2=0,8, ВА | 20 | |
| Номинальный коэффициент безопасности Кбном вторичных обмоток для измерений и учета | 10 | |
| Номинальная частота переменного тока, Гц | 50; 60 | |
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение |
| Габаритные размеры (внешний диаметр х внутренний диаметр х толщина), мм, не более | 1000 х 500 х 500 |
| Масса, кг, не более | 300 |
| Климатическое исполнение и категория размещения по ГОСТ 15150-69 | У3 |
наносится на титульный лист паспорта типографским способом. Комплектность средства измерений
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Трансформатор тока TOROID (заводские номера: 0103527001; 0103527002; 0103527003; 0105165001; 0105165002; 0105165003) | - | 6 шт. |
| Трансформатор тока TOROID. Паспорт | - | 6 экз. |
осуществляется по ГОСТ 8.217-2003 «Государственная система обеспечения единства измерений. Трансформаторы тока. Методика поверки».
Основные средства поверки:
- трансформатор тока измерительный переносной ТТИП-5000/5 (регистрационный номер в Федеральном информационном фонде 39854-08);
- прибор электроизмерительный эталонный многофункциональный «Энергомонитор-3ЛКМ» (регистрационный номер в Федеральном информационном фонде 52854-13);
- магазин нагрузок СА5018-5 (регистрационный номер в Федеральном информационном фонде 71114-18).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке и (или) в паспорт.
отсутствуют.
Нормативные документы, устанавливающие требования к трансформаторам тока TOROID
ГОСТ 7746-2015 Трансформаторы тока. Общие технические условия ГОСТ 8.217-2003 Государственная система обеспечения единства измерений (ГСИ). Трансформаторы тока. Методика поверки
| Зарегистрировано поверок | 18 |
