| Номер в госреестре | 80703-20 |
| Наименование СИ | Весы платформенные тензометрические |
| Обозначение типа СИ | ЯИК |
| Изготовитель | Акционерное общество "Южное ремонтно-техническое предприятие" (АО "Южное РТП"), г. Оренбург |
| Год регистрации | 2020 |
| Срок свидетельства | 31.12.2025 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Весы платформенные тензометрические «ЯИК» (далее - весы) предназначены для статических измерений массы.
Принцип действия весов основан на преобразовании деформации упругих элементов тензорезисторных весоизмерительных датчиков (далее - датчики), возникающей под действием силы тяжести взвешиваемого груза, в аналоговые электрические сигналы, изменяющиеся пропорционально массе груза. Электрические сигналы с датчиков суммируются и поступают в весоизмерительный прибор, где преобразуются в цифровой код, соответствующий массе груза. Значение массы груза отображается на цифровом дисплее весоизмерительного прибора и может быть передано по стандартному интерфейсу RS-232 или RS-485 на внешние электронные устройства.

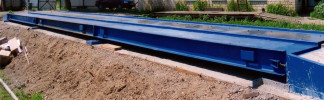

Конструктивно весы состоят из грузоприемного устройства (далее - ГПУ), стационарно установленного на фундаменте и включающего от одной до четырех механически связанных между собой секций, и весоизмерительного прибора. В нижней части секций ГПУ смонтированы узлы встройки, опирающиеся на датчики. Датчики подключаются к весоизмерительному прибору кабельными линиями связи через соединительные коробки.
В весах применяются датчики весоизмерительные тензорезисторные WBK (регистрационный № 56685-14) модификаций WBK-20 или WBK-30, класса точности С3 производства «CAS Corporation», Республика Корея, или датчики весоизмерительные тензорезисторные ZS, CLC, WLS, SDS, EDS (регистрационный № 75819-19) модификации ZS с аналоговым выходным сигналом с максимальной нагрузкой 20 или 30 т производства «KELI SENSING TECHNOLODY (NINGBO) CO., LTD», КНР.
В весах применяются приборы весоизмерительные МИ (регистрационный № 61378-15) модификаций МИ ВдА/7Я, МИ ВДА/12Я или МИ ВДА/12ЯС, производства
ООО «МИДЛиК», г. Москва, Россия, или приборы весоизмерительные CI (регистрационный № 50968-12) модификаций CI-201A, CI-2001A или CI-2001AS, производства фирмы «CAS Corporation», Республика Корея.
Весы выпускаются в нескольких модификациях, отличающихся значениями метрологических и технических характеристик, указанных в таблицах 2 и 3, а также конструкцией ГПУ.
Модификации весов имеют обозначение вида: ЯИК-[Х]-[Ь]-^], где:
[X] - значение максимальной нагрузки Мах, т: 30, 40, 60, 80, 100;
[L] - длина ГПУ, м: от 6 до 24;
[Y] - количество секций ГПУ, шт.: 1, 2, 3, 4.
Рисунок 2 - Общий вид весоизмерительных приборов
'_ 1
вамиал
L ' А
д) Весы с прибором CI-2001A е) Весы с прибором CI-2001AS
Рисунок 3 - Схемы пломбировки весоизмерительных приборов от несанкционированного
доступа
Весы снабжены дополнительными устройствами и функциями (в скобках указаны соответствующие пункты ГОСТ OIML R 76-1-2011):
- устройство полуавтоматической установки на нуль (Т.2.7.2.2);
- устройство тарирования - устройство уравновешивания тары (Т.2.7.4.1);
- устройство предварительного задания значения массы тары (Т.2.7.5).
Маркировочная табличка весов содержит следующие основные данные:
- наименование предприятия-изготовителя;
- обозначение типа и модификации весов;
- знак утверждения типа весов;
- класс точности весов;
- максимальная нагрузка;
- минимальная нагрузка;
- поверочный интервал;
- температурный диапазон;
- год изготовления;
- заводской номер.
Программное обеспечение (ПО) весоизмерительного прибора весов предназначено для обработки сигналов весоизмерительных датчиков, преобразования их в цифровой код, отображения результата измерений массы на цифровом дисплее прибора и передачи результата измерений массы через стандартный интерфейс внешним устройствам. ПО весоизмерительных приборов CI и весоизмерительных приборов МИ встроенное, полностью метрологически значимое, загружается в память прибора при выпуске из производства и не может быть изменено в процессе эксплуатации.
Защита от несанкционированного доступа к ПО, настройкам и данным измерений весоизмерительного прибора CI обеспечивается защитной пломбой, предотвращающей доступ к переключателю юстировки.
ПО не может быть модифицировано без нарушения защитной пломбы и изменения положения переключателя юстировки. Кроме того, изменение ПО невозможно без применения специализированного оборудования производителя.
Защита от несанкционированного доступа к настройкам и данным измерений весоизмерительного прибора МИ обеспечивается невозможностью изменения ПО без применения специализированного оборудования производителя и обеспечена также пломбируемым переключателем.
Изменение ПО весоизмерительных приборов через интерфейс пользователя невозможно.
Идентификационным признаком ПО служит номер версии, который отображается на дисплее весоизмерительного прибора при включении. Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
| Идентификационные данные (признаки) | Значение | |||
| МИ ВДА/7Я, МИ ВДА/12Я, МИ ВДА/12ЯС | CI-200A | CI-2001A | CI-2001AS | |
| Идентификационное наименование ПО | - | - | - | - |
| Номер версии (идентификационный номер) ПО | U2.01 | 1.20; 1.21; 1.22 | 1.00; 1.01; 1.02 | 1.00; 1.01; 1.02 |
| Цифровой идентификатор ПО | - | - | - | |
Уровень защиты ПО от непреднамеренных и преднамеренных изменений по Р 50.2.077-2014 соответствует уровню «высокий».
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение для модификации весов | ||||
| ЯИК-30 | ЯИК-40 | ЯИК-60 | ЯИК-80 | ЯИК-100 | |
| Класс точности весов по ГОСТ OIML R 76-1-2011 | средний (III) | ||||
| Максимальная нагрузка (Мах), т | 30,0 | 40,0 | 60,0 | 80,0 | 100,0 |
| Минимальная нагрузка (Min), т | 0,2 | 0,4 | 0,4 | 1,0 | 1,0 |
| Поверочный интервал весов (е), кг | 10 | 20 | 20 | 50 | 50 |
| Число поверочных интервалов весов (n) | 3000 | 2000 | 3000 | 1600 | 2000 |
| Действительная цена деления шкалы (d), кг | 10 | 20 | 20 | 50 | 50 |
| Пределы допускаемой абсолютной погрешности (mpe) при первичной поверке, кг, в поддиапазонах взвешивания: - от Min до 500е, включ. - св. 500е до 2000е, включ. - св. 2000е до Max, включ. | ±5 ±10 ±15 | ±10 ±20 | ±10 ±20 ±30 | ±25 ±50 | ±25 ±50 |
| Пределы допускаемой абсолютной погрешности в эксплуатации равны удвоенному значению пределов допускаемых погрешностей при первичной поверке | |||||
| Пределы допускаемой погрешности устройства установки на нуль | ±0,25е | ||||
| Диапазон компенсации массы тары (без уменьшения Мах) (Т+), % от Мах | от 0 до 10 | ||||
| Диапазон предварительного задания значения массы тары (Т-), % от Мах | от 0 до 100 | ||||
| Показания индикации массы, кг, не более | Мах+9е | ||||
| Предел реагирования, не более | 1,4е | ||||
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение для модификации весов | ||||
| ЯИК-30 | ЯИК-40 | ЯИК-60 | ЯИК-80 | ЯИК-100 | |
| Количество секций ГПУ, шт., не более | 1 | 2 | 4 | 4 | 4 |
| Количество датчиков весоизмерительных, шт., не более | 4 | 6 | 10 | 10 | 10 |
| Параметры электрического питания: - напряжение переменного тока, В - частота переменного тока, Гц | от 187 до 242 от 49 до 51 | ||||
| Потребляемая мощность, В-А, не более | 22 | ||||
| Габаритные размеры ГПУ, мм, не более: - длина - ширина - высота | 6000 3000 310 | 12000 3000 310 | 24000 3000 310 | 24000 3000 310 | 24000 3000 310 |
| Масса ГПУ, кг, не более | 4000 | 8000 | 14500 | 14500 | 14500 |
| Условия эксплуатации: предельные значения температур, °С: - для ГПУ и датчиков - для прибора весоизмерительного | от -30 до +40 от -10 до +40 | ||||
| Вероятность безотказной работы за 2000 часов | 0,92 | ||||
| Средний срок службы весов, лет | 10 | ||||
наносится методом шелкографии на маркировочную табличку, закрепляемую на грузоприемном устройстве весов, а также типографским способом на титульный лист эксплуатационного документа.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Весы платформенные тензометрические в сборе | «ЯИК» | 1 шт. |
| Руководство по эксплуатации. Паспорт | ЮРТП.4274.001-2019 РЭ | 1 экз. |
| Руководство по эксплуатации и (или) паспорт прибора весоизмерительного (МИ или CI) | В зависимости от комплектации | 1 экз. |
осуществляется по документу ГОСТ OIML R 76-1-2011 «ГСИ. Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания. Приложение ДА».
Основные средства поверке:
Рабочие эталоны единицы массы 4-го разряда по Государственной поверочной схеме для средств измерений массы - гири класса точности М1 по ГОСТ OIML R 111-1-2009 массой от 1 до 2000 кг.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемого средства измерений с требуемой точностью.
Знак поверки наносится на свидетельство о поверке средства измерений.
приведены в эксплуатационном документе.
ГОСТ OIML R 76-1-2011 ГСИ. Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания.
Государственная поверочная схема для средств измерений массы, утвержденная приказом Федерального агентства по техническому регулированию и метрологии от 29 декабря 2018 г. № 2818.
ТУ 4274-05201527-001-2019 Весы платформенные тензометрические «ЯИК». Технические условия.
