| Номер в госреестре | 80704-20 |
| Наименование СИ | Полуприцеп-цистерна для жидких нефтепродуктов |
| Обозначение типа СИ | GUTE WOLF DMD |
| Изготовитель | GIRGIN OTOMOTIV SAN. TIC. LTD, Турция |
| Год регистрации | 2020 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Полуприцеп-цистерна для жидких нефтепродуктов GUTE WOLF DMD является транспортной мерой полной вместимости (далее - ТМ), предназначенной для временного хранения, транспортировки и измерений объема нефтепродуктов.
Принцип действия ТМ основан на заполнении нефтепродуктом до указателя уровня налива, соответствующего определенному объему нефтепродукта. Наполнение ТМ осуществляется через заливной люк горловины. Слив нефтепродукта осуществляется с помощью насоса или самотеком.
Конструкция ТМ представляет собой стальную четырехсекционную цистерну, в поперечном сечении имеющую чемоданообразную форму. Корпус ТМ изготовлен из листовой стали и усилен внутри перегородками, выполняющими роль поперечных волнорезов. К шасси автомобиля ТМ крепится при помощи стяжных лент. В верхней части каждой секции ТМ приварена горловина с указателем уровня налива, заливным люком и дыхательным клапаном. В нижней части каждой секции установлены опоры и донный клапан. ТМ имеет площадки обслуживания из просечного листа с противоскользящим эффектом. Для подъема на площадку обслуживания имеется лестница.

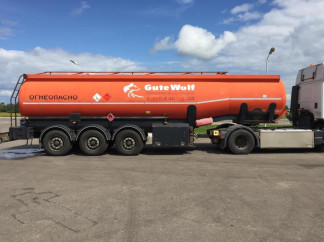

Общий вид ТМ представлен на рисунке 1.
Места пломбирования от несанкционированного доступа, нанесения знака поверки представлены на рисунке 2.
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение | |||
| Номинальная вместимость секций, м3 | Секция 1 | Секция 2 | Секция 3 | Секция 4 |
| 9,8 | 5,9 | 5,9 | 7,7 | |
| Полная вместимость ТМ, м3 | 29,3 | |||
| Пределы допускаемой относительной погрешности определения вместимости, % | ±0,4 | |||
| Разность между номинальной и действительной вместимостями ТМ, % | ±2,0 | |||
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение |
| Количество секций в ТМ, шт. | 4 |
| Габаритные размеры, мм, не более | |
| - длина | 11500 |
| - ширина | 2800 |
| - высота | 3550 |
| Масса, кг, не более: | |
| - полная | 33500 |
| - без нагрузки | 7200 |
| Рабочие условия эксплуатации: | |
| - температура окружающей среды, оС | от -45 до +45 |
| - относительная влажность воздуха, %, не более | 98 |
| Средний срок службы, лет | 25 |
наносится на титульный лист паспорта типографским способом. Комплектность средства измерений
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Полуприцеп-цистерна для жидких нефтепродуктов GUTE WOLF DMD, зав. № NP9DM012DA259059 | - | 1 шт. |
| Паспорт | - | 1 экз. |
осуществляется по документу ГОСТ 8.600-2011 «ГСИ. Автоцистерны для жидких нефтепродуктов. Методика поверки» объемным методом.
Основные средства поверки:
- рабочие эталоны 2-го разряда по приказу Росстандарта от 07.02.2018 № 256 (часть 3), вместимостью 500; 1000; 2000 и 5000 дм3 с пределами относительной погрешности ±0,1 %;
- рабочие эталоны 2-го разряда по приказу Росстандарта от 07.02.2018 г. № 256 (часть 1) с пределами относительной погрешности измерений объема жидкости ±0,15 %.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки в виде оттиска поверительного клейма наносится на пломбу, согласно рисунка 2, на маркировочные таблички каждой секции, а также на свидетельство о поверке и (или) в паспорт.
отсутствуют
Нормативные документы, устанавливающие требования к полуприцепу-цистерне для жидких нефтепродуктов GUTE WOLF DMD
Приказ Федерального агентства по техническому регулированию метрологии № 256 от
07.02.2018 г. «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объем жидкости и вместимости при статических измерениях, массового и объемного расхода жидкости»
ГОСТ 8.600-2011 ГСИ. Автоцистерны для жидких нефтепродуктов. Методика поверки
| Зарегистрировано поверок | 5 |
| Поверителей | 2 |
| Актуальность данных | 17.11.2024 |
